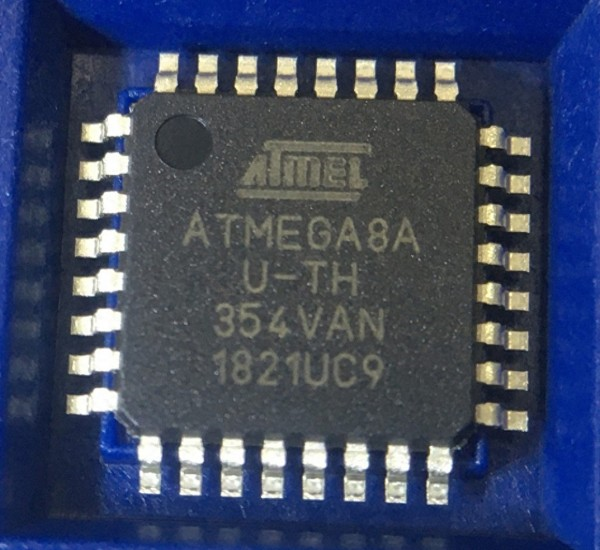

ATMEGA8A-AU是MICROCHIP微芯生產的一款基于AVR?增強RISC架構的低功耗CMOS 8位微控制器。通過在單個時鐘周期內執行強大的指令，ATmega8A實現了接近每MHz 1 MIPS的吞吐量。這使得系統設計者能夠針對功耗與處理速度來優化設備。

AVR?核心結合了豐富的指令集和32個通用工作寄存器。所有32個寄存器都直接連接到算術邏輯單元（ALU），允許在一個時鐘周期內執行的一條指令中訪問兩個獨立的寄存器。由此產生的體系結構是更多的高效代碼，同時實現比傳統CISC微控制器快十倍的吞吐量。

ATMEGA8A-AU具有讀寫功能的8 KB系統內可編程閃存、512 B EEPROM、1 KB SRAM、23條通用I/O線、32個通用工作寄存器、三個具有比較模式的靈活定時器/計數器、內部和外部中斷、串行可編程USART、一個面向字節的雙線串行接口，一個具有10位精度的6通道ADC（TQFP和QFN/MLF封裝中的8個通道），一個可編程看門狗定時器具有內部振蕩器、SPI串行端口和五種軟件可選的省電模式。

如果需要采購原裝ATMEGA8A-AU器件，或者查看更多PDF文檔，可以聯系我們。

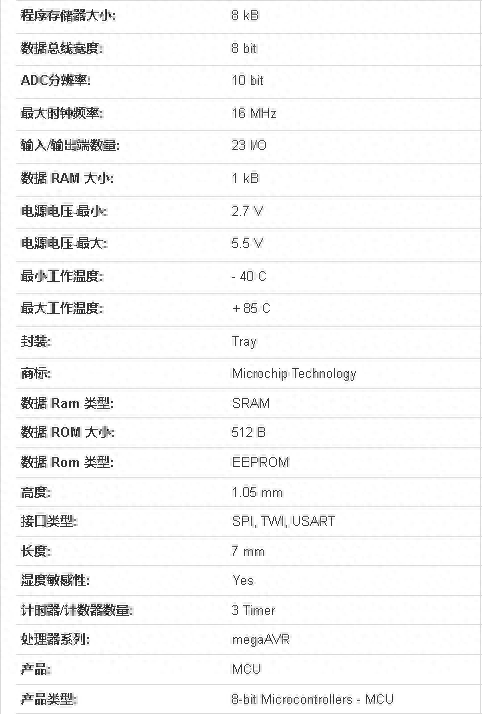

規格參數

功能特點

高性能、低功耗AVR 8位微控制器

?高級RISC體系結構

–130條功能強大的指令-大多數單時鐘周期執行

–32 x 8個通用工作寄存器

–完全靜態運行

–16 MHz時的吞吐量高達16 MIPS

–片上2周期乘法器

?高耐久性非易失性內存段

–8 KB系統內自編程閃存

–512B EEPROM

–1 KB內部SRAM

–寫入/擦除周期：10000閃存/100000 EEPROM

–數據保留期：85°C下20年/25°C下100年（1）

–具有獨立鎖位的可選引導代碼部分

?通過片上引導程序進行系統內編程

?真正的邊寫邊讀操作

–軟件安全編程鎖

?Microchip QTouch?

庫支持

–電容式觸摸按鈕、滑塊和滾輪

–QTouch和QMatrix采集

–多達64個感應通道

?外圍功能

–兩個帶獨立預分頻器的8位定時器/計數器，一個比較模式

–一個帶獨立預分頻器、比較模式和捕獲模式的16位定時器/計數器

–帶有獨立振蕩器的實時計數器

–三個PWM通道

–TQFP和QFN/MLF封裝中的8通道ADC

?2018微芯片技術股份有限公司產品介紹摘要40001991A-第1頁

?八通道10位精度

–PDIP封裝中的6通道ADC

?六通道10位精度

–面向字節的雙線串行接口

–可編程串行USART

–主/從SPI串行接口

–帶獨立片上振蕩器的可編程看門狗定時器

–片上模擬比較器

?特殊的微控制器功能

–通電復位和可編程的燒壞檢測

–內部校準RC振蕩器

–外部和內部中斷源

–五種睡眠模式：空閑、ADC降噪、省電、斷電和待機

?I/O和軟件包

–23條可編程I/O線

–28引線PDIP、32引線TQFP和32焊盤QFN/MLF

?工作電壓

–2.7-5.5伏

?速度等級

–0-16 MHz

?4 MHz、3V、25°C時的功耗

–激活：3.6 mA

–空閑模式：1.0 mA

–斷電模式：0.5μA

引腳配置

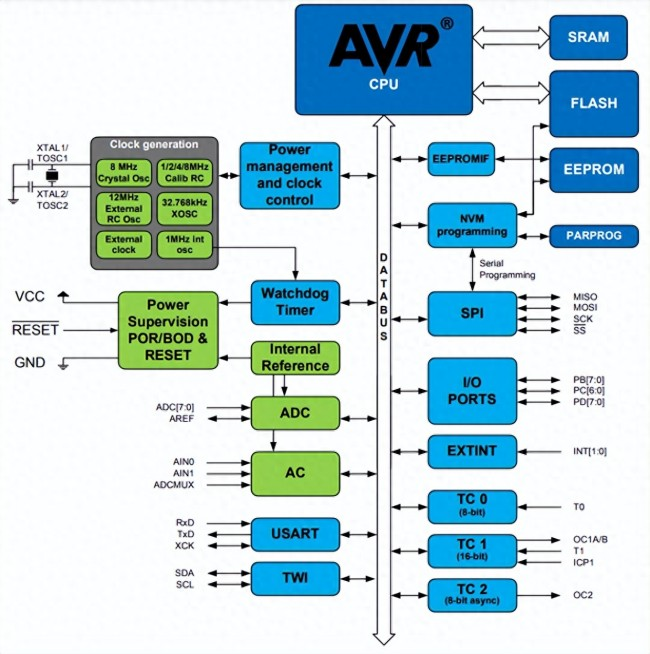

功能框圖

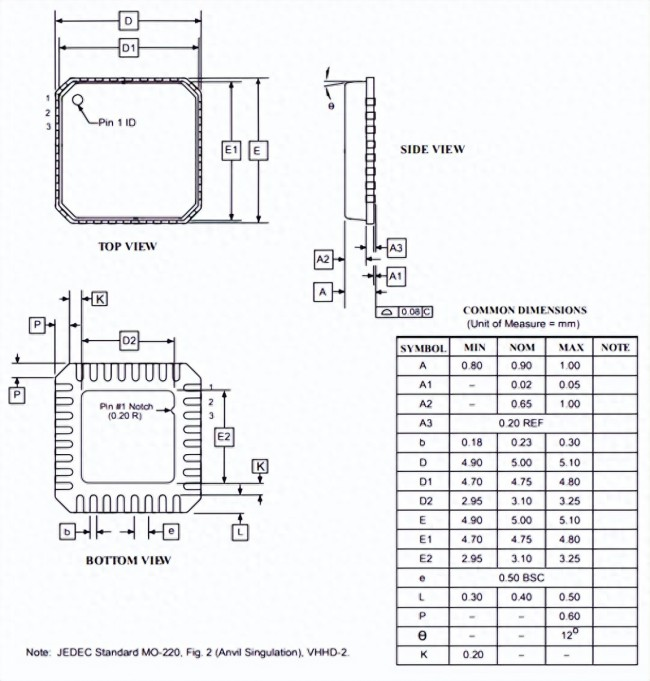

封裝設計參數

ATmega8A-AU 是一款8位 AVR 微控制器。它是AVR系列中的一員，廣泛用于嵌入式系統、自動控制、電子項目等各種應用中。

8位微控制器： 它是一個8位微控制器，具有處理8位數據的能力。它適用于許多低至中等復雜度的控制和計算任務。

閃存存儲器： 芯片內置8KB的閃存（Flash）存儲器，用于存儲程序代碼。這使得用戶可以將程序代碼燒錄到芯片中，并隨時進行更新。

SRAM內存： 配備1KB的靜態隨機存取存儲器（SRAM），用于存儲變量和運行時數據。

EEPROM存儲器： 芯片還內置512字節的電可擦除可編程只讀存儲器（EEPROM），用于存儲非易失性數據，如配置參數、校準值等。

低功耗模式： 芯片具有多種低功耗模式，適用于節能要求高的應用，有助于延長電池壽命。

多種通信接口： ATmega8A-AU 集成了串行通信接口，包括USART（異步串行通信）和SPI（串行外設接口），方便與其他設備進行通信。

數字和模擬I/O： 芯片具備數字輸入/輸出引腳和模擬輸入引腳，可以與傳感器、執行器等設備進行連接。

定時器和計數器： 芯片擁有多個定時器和計數器，用于生成精確定時、測量時間間隔等應用。

外部中斷： ATmega8A-AU 支持外部中斷引腳，可用于檢測外部事件并觸發相應的處理。

應用范圍： 該微控制器廣泛應用于嵌入式系統、傳感器接口、電機控制、自動化設備、家電等各種應用領域。
