ST意法ST1PS01同步降壓變換器介紹、特性、應用以及原理圖
ST意法生產的ST1PS01是一款Nano-Quiescent同步整流降壓轉換器，能夠提供高達400mA的輸出電流，輸入電壓范圍為1.8V至5.5V。該產品專為高效率及對PCB尺寸和對厚度有要求的應用而設計。 可以使用兩個數字控制輸入設置輸出電壓，也可以動態選擇1.8 V至3.3 V的VOUT。由于增強的PCC（峰值電流控制），ST1PS01僅使用2.2μH電感和兩個小電容即可實現極高的效率轉換。 實現先進的設計電路以最小化靜態電流該器件采用Flip-Chip芯片封裝。
ST1PS01特性
VIN=3.6 V時500 nA輸入靜態電流（沒有開關頻率）
1mA負載時典型效率為94％(VIN=3.6 V, VOUT=3.3 V)
100%占空比
輸入電壓范圍為1.8 V至5.5 V
欠壓鎖定：1.57 V (VINfalling, typ.)
輸出電流能力高達400 A
低功率控制操作，以實現最佳效率
嵌入式軟啟動電路
微小的外部元件：L =2.2μH typ.
可選輸出電壓：1.8 V至3.3 V
輸出電壓電源良好
±1.5％輸出電壓精度(VOUT, TA=25 °C)
動態電壓選擇（D0，D1）
采用Flip-Chip芯片封裝
ST1PS01應用
健身追蹤器
增強現實（AR）頭盔和眼鏡
智能手表
耳機
遙控器
無線連接
建筑安全和保障
Disposable
Indoor Localization and Warehouse Logistics
托盤和集裝箱追蹤
物聯網標簽和跟蹤設備
貨物保障

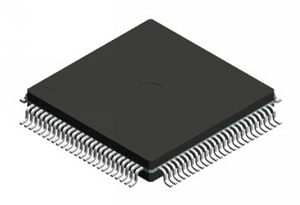

ST1PS01封裝
ST1PS01方框圖
ST1PS01應用框圖
如果您需要采購或者了解ST意法半導體和其他進口品牌相關芯片產品的數據手冊、規格書、價格、樣品測試請聯系我們。
