充電槍是新能源汽車充電設施中最重要的連接設備，承擔著為汽車電池包充電，為車體提供續航動力的角色。其中，便攜式充電槍具有體積小、質量輕、充電靈活等優勢，未來有望成為充電槍市場主流產品。

2022年《車載電器產品第2部分：便攜式充電槍》團體標準正式獲批立項，該標準對便攜式充電槍的環境適應性、安全保護功能等方面進行了嚴格規定。在此背景下，我國便攜式充電槍行業將逐漸往規范化方向發展。

便攜式充電槍需要什么樣的MCU?

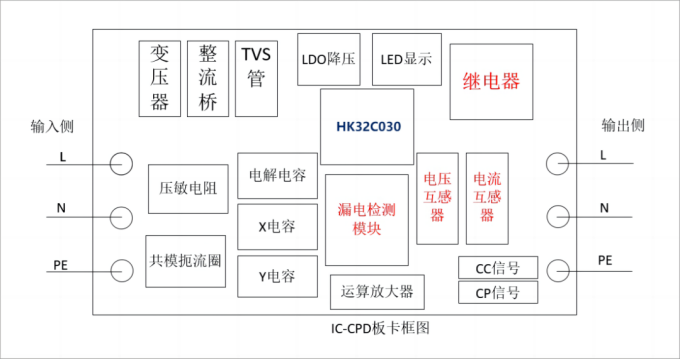

便攜式充電槍一般由家用供電插頭(連接固定插座)、充電槍頭、控制保護盒、線纜、連接車體的車輛連接器等部件組成。其內部主要控制模塊(IC-CPD)集成了供電控制、控制引導、漏電保護、顯示充電過程的實時狀態和溫度控制等多種功能。MCU是這個控制模塊的核心元件，承擔著充電槍的功能運行邏輯和運算的中央處理器，通訊和協同工作的指揮中心，實現各個IC模塊之間的交互，集成了內存、串口、計數器、A/D轉換器、DMA等接口，計算電壓、電流，產生繼電器以及LED燈等器件的驅動信號。所以，便攜式充電槍產品對MCU的要求極高，不僅要求充電安全可靠，即在復雜不穩定的市電環境下也可穩定運行，同時，還需要滿足低功耗高效率。

全新主流型HK32C030家族，性能升級性價比更優

航順芯片全新主流級MCU HK32C030家族，憑借優異的性能和超高性價比已量產應用于各主流便攜式充電槍產品中，為終端產品提供可靠“芯”Power——

高兼容性，與HK32F030家族有著較好的軟硬件兼容性，是主流型HK32F030系列的全新升級版。

性能升級，有著64MHz的主頻、64 KB的Flash和10 KB的SRAM，HK32C030家族支持DMA功能，支持除法開方計算，集成了硬件除法開方運算單元，能提高軟件處理能力并且更快地響應外部事件。

高可靠性，基于更高的工藝水平和豐富的生產經驗，以確保產品性能穩定與安全可靠，讓用戶能夠有著更好的使用體驗，同時也為客戶在選型時提供了更多優質的選擇。

低功耗，擁有多種低功耗模式，并支持動態調節主頻和電壓。在正常運行模式下，功耗僅為150uA/MHz，在深度睡眠模式下，功耗僅為1uA。

如果您需要采購或者了解HK航順和其他國內外品牌相關芯片產品的數據手冊、規格書、價格、樣品測試請聯系我們：4008-622-911。

HK32C030產品特性圖

HK32C030應用領域

可編程控制器、打印機、掃描儀

電機驅動和調速控制

物聯網終端，如水表、電表和氣表

無人機飛控、云臺控制

玩具產品

家用電器

智能機器人

智能手表、運動手環

電子收費（Electronic Toll Collection，ETC）

產品特性

? CPU 內核

ARM? Cortex? -M0

? 最高時鐘頻率：64 MHz

? 24 位 System Tick 定時器

? 支持中斷向量重映射（通過 Flash 控制器的寄存器配置）

? 工作電壓范圍 ? 主電源 VDD：2.6 V ~ 5.5 V

? 工作溫度范圍：-40°C ~ +105°C

? 典型工作電流

? 運行（Run）模式：1.46mA@8MHz；7.31mA@64MHz

? 睡眠（Sleep）模式：1.05mA@8MHz；671μA@32kHz

? 停機（Stop）模式： - LDO 全速：128μA@3.3V - LDO 低功耗：2.8μA@3.3V

? 存儲器

? 64 Kbyte Flash（包括 61Kbyte主 Flash區，以及可配置為主 Flash區的 3Kbyte Bootloader 區）

- CPU 主頻不高于 24 MHz 時，支持 0 等待總線周期訪問 Flash。

- Flash 具有數據安全保護功能，可分別設置讀保護和寫保護。

? 10 Kbyte SRAM

? 時鐘

? 外部高速時鐘（HSE）：支持 4 ~ 32 MHz ? 外部低速時鐘（LSE）：32.768 kHz

? 片內高速時鐘（HSI）：8 MHz/16 MHz/64 MHz

? 片內低速時鐘（LSI）：40 kHz

? PLL 時鐘：64MHz（最大值）

? GPIO 外部輸入時鐘：32 MHz（最大值）

? 復位

? 外部引腳復位

? 選項字節裝載器復位

? 看門狗（IWDG 和 WWDG）計數器復位

? 電源上/下電復位（POR/PDR）

? 軟件復位

? 低功耗管理復位

? 可編程電壓監測器（PVD）

? 8 級檢測電壓門限可調

? 上升沿和下降沿檢測可配置

? GPIO 端口

? 最多支持 40 個 GPIO 引腳

? 每個 GPIO 引腳都可配置為外部中斷輸入

? 提供最高 40 mA 驅動電流

? 數據通信接口

3 路 UART：可以通過自帶的波特率發生器產生不同的波特率，并且還支持單線半雙工通 信、多處理器通信等功能。

? 2 路高速 SPI：支持 4 至16 位可編程數據幀，帶復用的I2S 接口。

? 2 路 I2C：支持超快速模式（1 Mbit/s）、SMBus 和 PMBus。在 Stop 模式下，支持?jǐn)?shù)據接收 喚醒。

? 定時器及 PWM 發生器

? 1 個 16 位高級定時器（TIM1 共 4 路 PWM 輸出，其中 3 路帶死區互補輸出和剎車功能）

? 5 個 16 位和 1 個 32 位通用定時器（
TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）

? 1 個 16 位基本定時器（TIM6）

? DMA 控制器（帶 5 個通道）

? 支持定時器、ADC、SPI（I2S）、I2C、UART 等多種外設觸發。

? 定點數除法/開方運算單元

? 支持 32 位定點數除法，可同時得到商和余數

? 支持 32 位定點數高精度開方

? 片內模擬電路

? 1 個 12 位 SAR ADC（多達 23 路模擬信號輸入通道）

- 最高轉換器頻率：1.14 MSPS

- 支持自動連續轉換、掃描轉換功能

? 內部參考電壓

? 溫度傳感器

? 9 位分辨率溫度傳感器，溫度采集范圍為 -40°C ~ +105°C

? 日歷RTC

? 帶鬧鐘功能

? 數據安全

? CRC 校驗硬件單元

? 96 位芯片 UID 標識

? CPU 跟蹤與調試

? SWD 調試接口

? ARM? CoreSightTM調試組件（ROM-Table、DWT 和 BPU）

? 自定義 DBGMCU 調試控制器（低功耗模式仿真控制、調試外設時鐘控制、調試及跟蹤接 口分配）

? 可靠性

? 通過 HBM6500V/CDM2000V/LU800mA 等級測試。

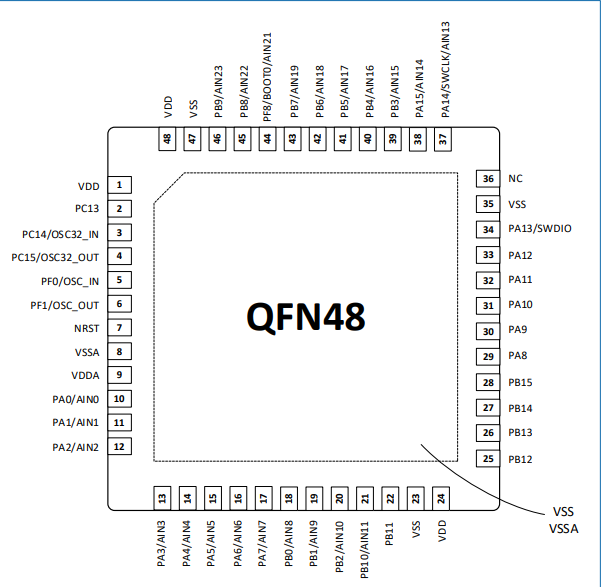

封裝引腳圖

隨著新能源市場和充電技術不斷發展，便攜式充電槍MCU產品將在未來的市場中占據越來越重要的地位。我們堅信，通過不斷創新和優化，HK32MCU產品將為客戶帶來更多的價值。
