ST意法HSP051-4M10高速線路的4線ESD保護的介紹、參數和應用說明
HSP051-4M10是一種4通道ESD陣列，采用軌對軌結構，專為保護高速差動線路而設計。
電容的超低變化確保了對信號偏斜的影響非常小。大帶寬使其與HDMI2.0.4k/2k（=5.94 Gbps）和USB3.1（=10 Gbps）兼容。
該器件封裝在μQFN 2.5 mm x 1 mm中，間距為500μm。
HSP051-4M10特性
直通路由以保持信號完整性
超大帶寬：10 GHz
超低電容：
0.2 pF（I/O到I/O）
0.35 pF（I/O到GND）
極低動態電阻：0.48Ω
100Ω差分阻抗
低泄漏電流：25°C時為100 nA
擴展的工作結溫度范圍：-40°C至150°C
薄包裝：最大0.5毫米。
符合RoHS
高ESD保護級別
高度集成
適用于高密度板
符合以下標準：
MIL-STD 883G方法3015-7 3B級：–8 kV
IEC 61000-4-2第4級：8 kV（接觸放電）、15 kV（空氣放電）
HSP051-4M10應用
游戲機
音頻和視頻
Home Projector
OTT媒體播放器
電視
音箱
功能
無線連接
電纜連接
住宅、樓宇和城市自動化
建筑安全和保障
氣候控制
工業電源及工具
Motor Drives
工廠自動化
Industrial Safety
可編程邏輯控制器（PLC）
工業通信
狀態監測/預測性維護
太陽能集中發電
能源分配

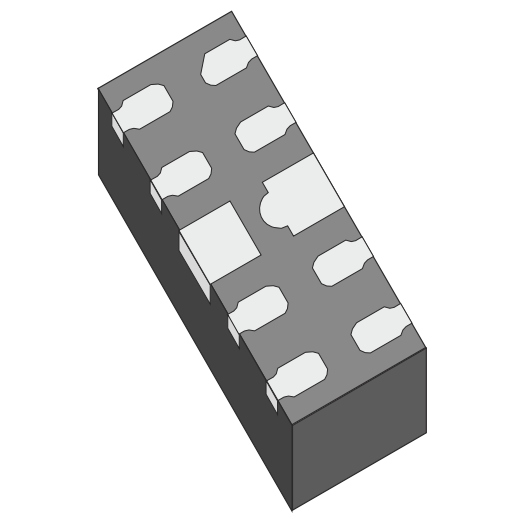

封裝引腳圖

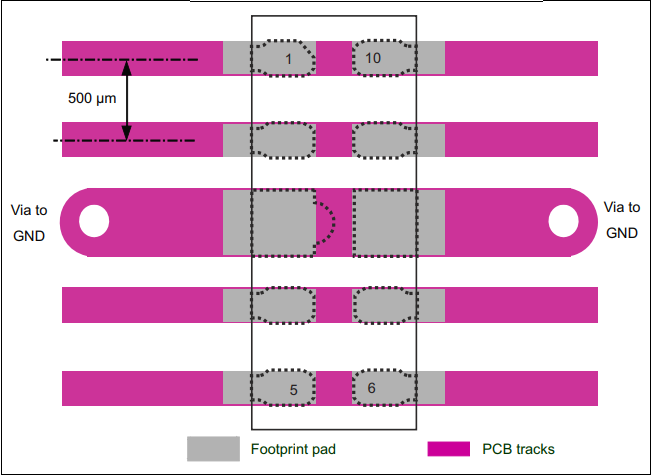

PCB板布局建議圖
