AD5330/AD5331/AD5340/AD5341分別是單通道、8/10/12位DAC，均采用2.5 V至5.5 V電源供電，3 V時功耗僅115 μA，并具有掉電模式，使功耗降至80 nA。上述器件均集成一個片內輸出緩沖，可將輸出同時驅動至兩個供電軌；而AD5330、AD5340和AD5341允許選擇緩沖或無緩沖基準電壓輸入。

AD5330/AD5331/AD5340/AD5341均具有一個并行接口。由CS選擇器件，數據則在WR的上升沿載入輸入寄存器。

通過GAIN引腳，可將輸出范圍設置為0 V至VREF或0 V至2 × VREF。

這些DAC的輸入數據要經過雙緩沖，因而利用LDAC引腳可以同時更新系統中的多個DAC。

此外還提供一個異步CLR輸入引腳，可以將輸入寄存器和DAC寄存器的內容全部復位至零。這些器件還內置一個上電復位電路，確保DAC輸出上電至0 V并保持該電平，直到對該器件寫入有效數據為止。

AD5330/AD5331/AD5340/AD5341采用超薄緊縮小型封裝(TSSOP)。

應用

便攜式電池供電儀表

數字增益和失調電壓調整

可編程電壓源和電流源

可編程衰減器

工業過程控制

優勢和特點

單通道8位DAC，采用20引腳TSSOP封裝

低功耗工作：115 μA （3 V），140 μA （5 V）

省電模式（通過PD引腳）：80 nA （3 V），200 nA （5 V）

2.5 V至5.5 V電源供電

雙緩沖輸入邏輯

通過設計對所有代碼保證單調性

可選緩沖/無緩沖基準電壓輸入

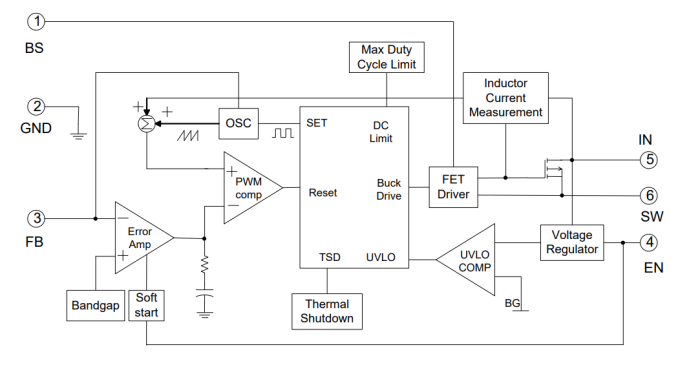

功能框圖

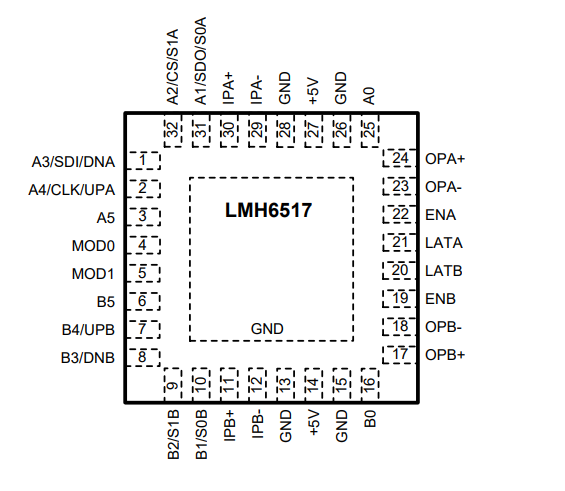

引腳配置圖
