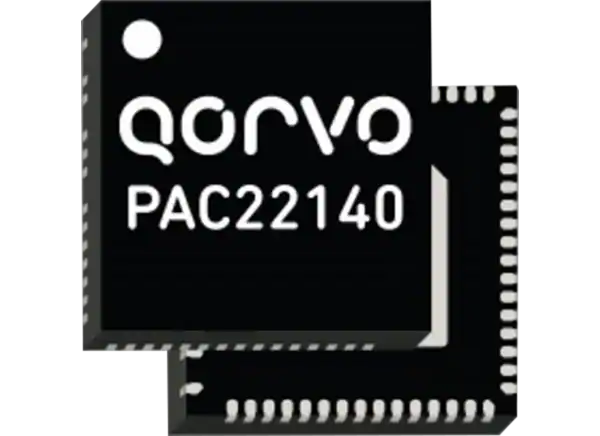

Qorvo PAC22140智能電池監控系統 (BMS) 具有32kB閃存和8kB SRAM，可監控10節至20節鋰離子、鋰聚合物和LiFePO4電池組。PAC22140集成了完全可編程的50MHz 32-bit Arm? Cortex? M0微控制器，包括電池平衡、監控和電池組保護。該模塊可訪問管理多節數電池組所需的多種模擬和數字外設。其中包括一個可編程增益差分放大器、一個10位SAR ADC和多個用于電流和電壓檢測的16位Σ-Δ模數轉換器。單電源145V降壓直流/直流控制器產生5V系統電源軌，為PAC22140供電，集成電荷泵支持充電和放電FET驅動器。

Qorvo PAC22140智能BMS采用9mm x 9mm、60引腳QFN封裝，適用于緊湊型電池監控應用，例如電子交通、園藝工具、電動工具和各種工業電池管理。支持的串行接口包括UART/SPI和I2C/SMBus。

特性

完全可編程50MHz Arm Cortex M0，帶32kB閃存

10s至20s電池監控和平衡

19V至145V輸入降壓直流/直流轉換器

用于柵極驅動的高壓電荷泵

5V/225mA穩壓器

CHG/DSG FET驅動器

20s電池平衡FET (50mA)

16位SD ADC，用于電流檢測（帶差分PGA ）

16位SD ADC，用于電壓檢測、電池平衡

10位SAR ADC，用于電壓/溫度檢測

可編程2級OCP

9mm x 9mm、60引腳QFN封裝，帶電源焊盤

環境溫度范圍 (TA)：-40°C至+105°C

應用

園藝工具

電動工具

電子交通

廣泛的工業電池管理

引腳配置

功能框圖

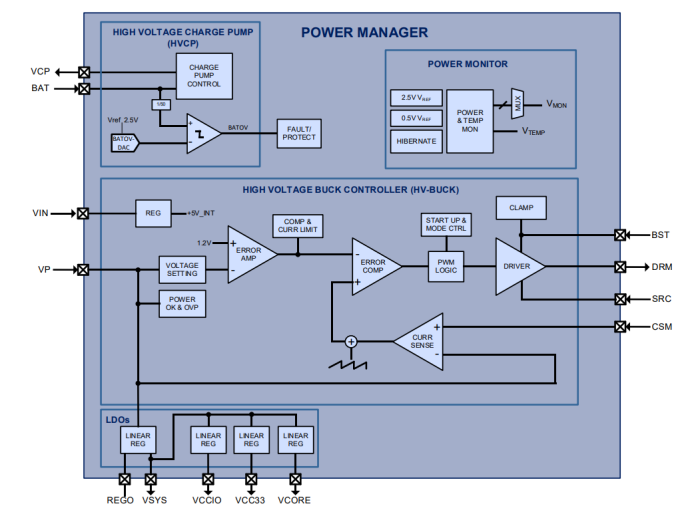

電源管理器方框圖

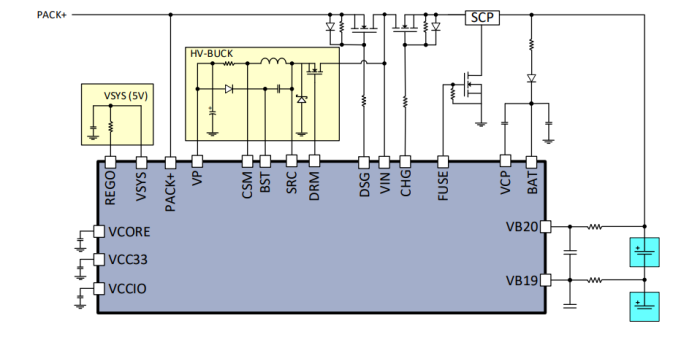

HV-BUCK電路連接

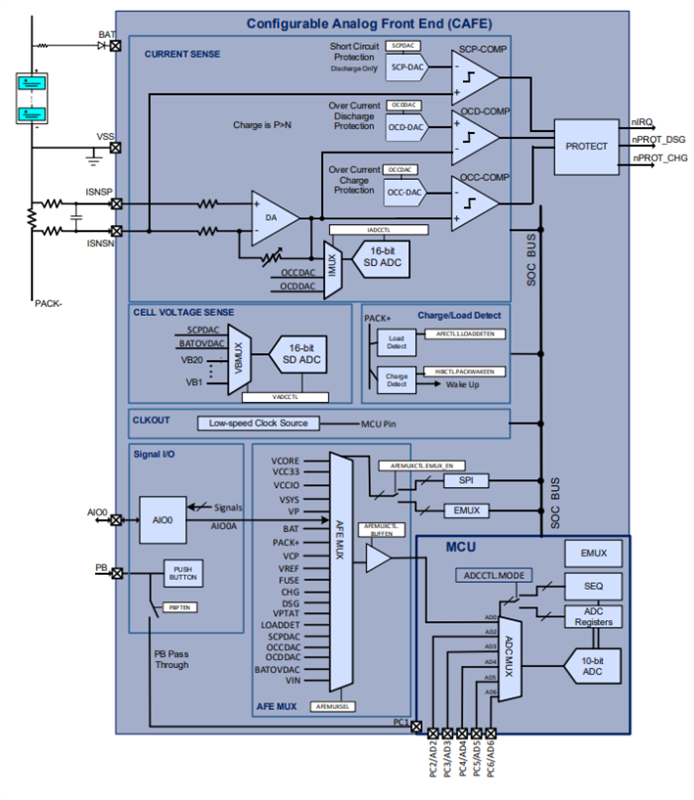

CAFE方框圖

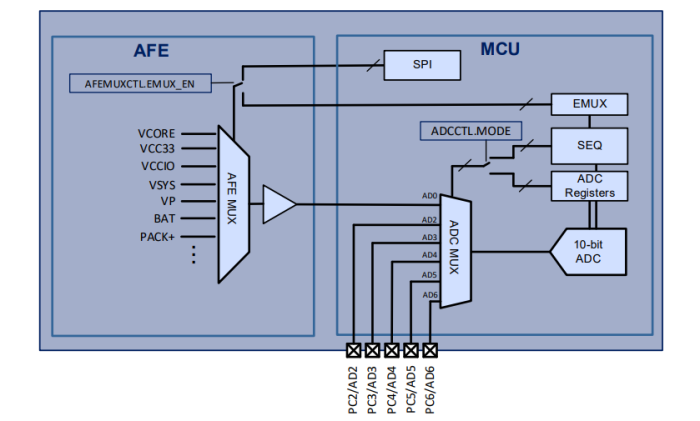

10位MCU ADC框圖

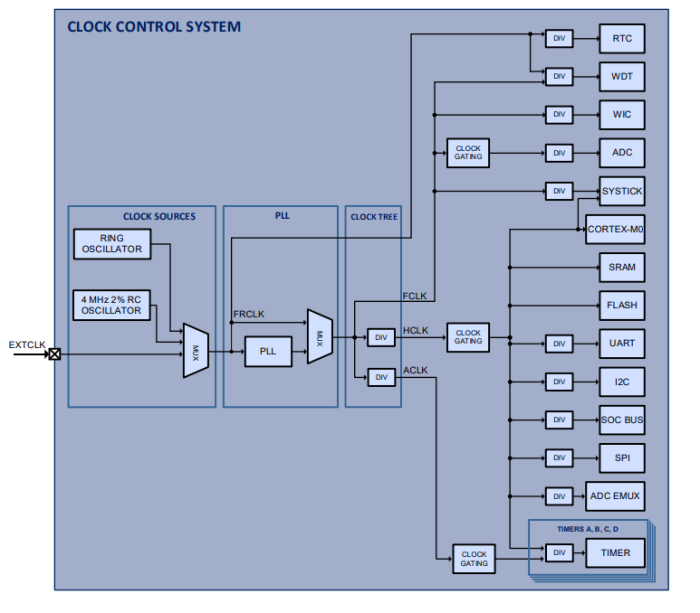

CCS方框圖

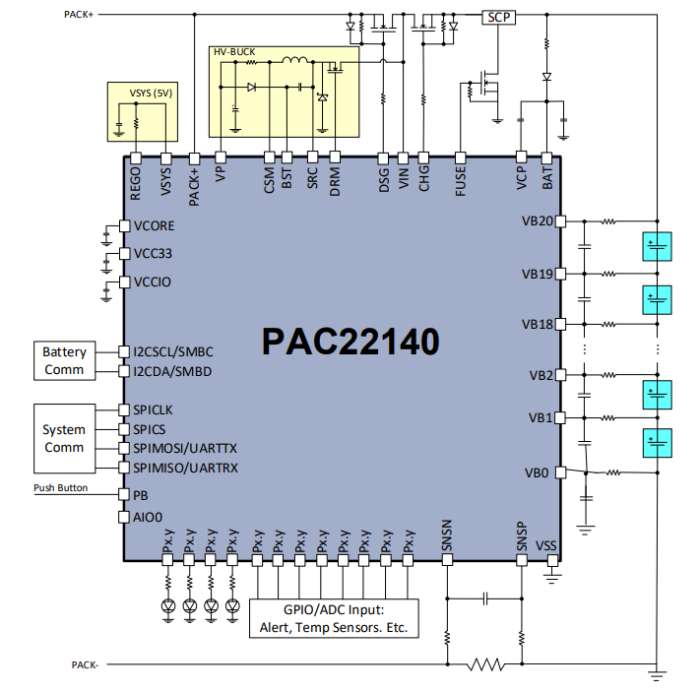

應用程序框圖
