優缺點+工作原理+應用，一文搞懂ADI亞德諾AD8479系列差動放大器
AD8479 是一款具有極高輸入共模電壓范圍的差動放大器。AD8479 是一款精密套件，允許用戶在存在高達 ±600 V 的高共模電壓時精確測量差分信號。
AD8479 可以在不需要電氣隔離的應用中替代成本高昂的隔離放大器。該套件可在 ±600 V 的共模電壓范圍內工作，并且保護其輸入免受高達 ±600 V 的共模或差模瞬態的影響。
AD8479 在寬頻率范圍內具有低失調電壓、低失調電壓漂移、低增益漂移、低共模抑制漂移和出色的共模抑制比 (CMRR)。
AD8479 采用緊湊型 8 引腳 SOIC 封裝，并且可在 ?40°C 至 +125°C 溫度范圍內工作。
優勢和特點
共模電壓范圍：±600 V
軌到軌輸出
固定增益：1
寬電源范圍：±2.5 V至±18 V
電源電流：550 μA（典型值）
出色的交流規格
共模抑制比(CMRR)：90 dB（最小值）
310 kHz帶寬
高精度直流性能
增益非線性度：5 ppm（最大值）
失調電壓漂移：10 μV/°C（最大值）
增益漂移：5 ppm/°C（最大值）
軍用溫度范圍（?55℃至+125℃）
應用
高壓電流傳感
蓄電池電壓監測器
電源電流監測器
電機控制
隔離

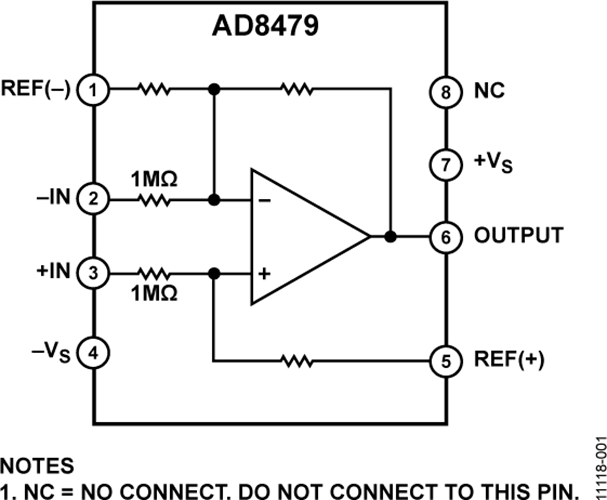

原理圖

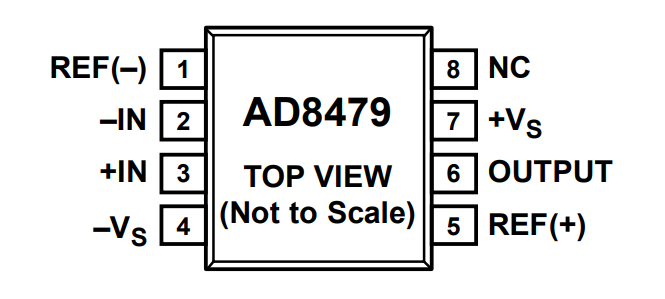

引腳
封裝

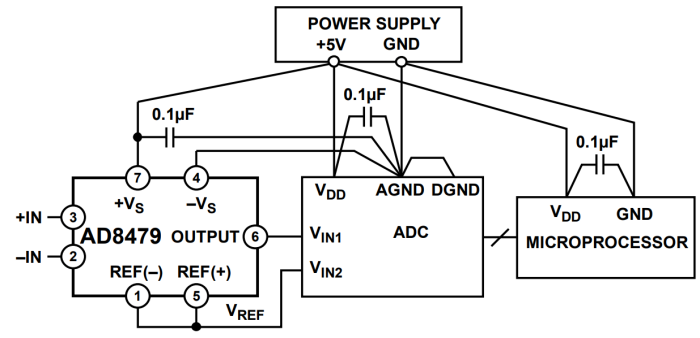

單電源環境的最佳接地實踐

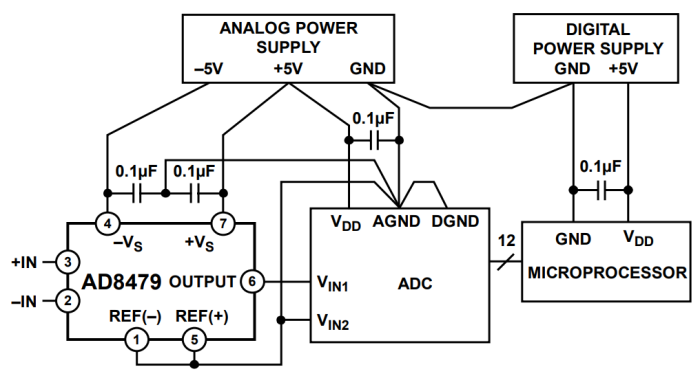

模擬和數字電源分開的雙電源環境的最佳接地實踐
