特性+工作原理+應用場合，一文讀懂SILAN士蘭微SA3525系列PWM控制芯片
士蘭微SA3525 是一個性能優良、功能齊全和通用性強的單片集成 PWM 控制 芯片，它簡單可靠及使用方便靈活，輸出驅動為推挽輸出形式，增加了驅動 能力；內部含有欠壓鎖定電路、軟啟動控制電路、PWM 鎖存器，有過流保 護功能，頻率可調，同時能限制最大占空比。
SA3525主要特點
工作電壓范圍寬： 8～35V
內置 5.1 V±1.0％的基準電壓源
芯片內振蕩器工作頻率寬 100Hz～400 kHz
具有振蕩器外部同步功能
死區時間可調
末級采用推挽式電路，電流最大值可達 400mA
內設欠壓鎖定電路
內置軟啟動電路
內置 PWM(脈寬調制)
SA3525應用
電源變換器
電焊機

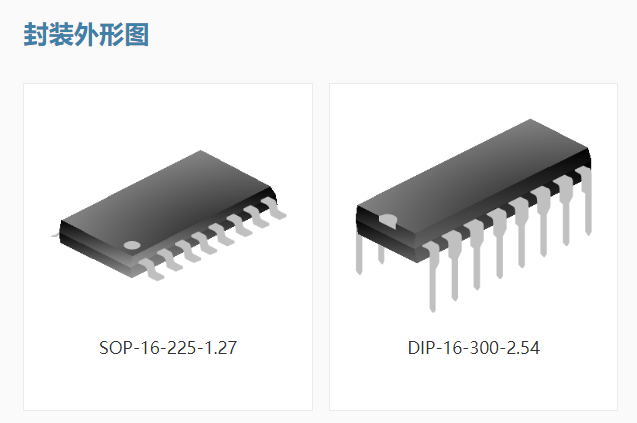

封裝外形

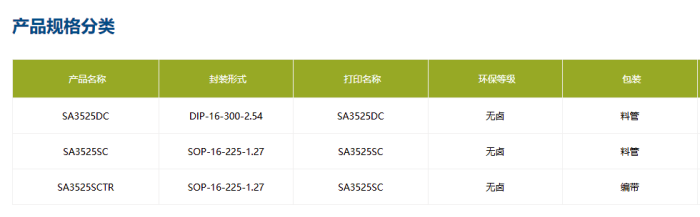

產品規格分類

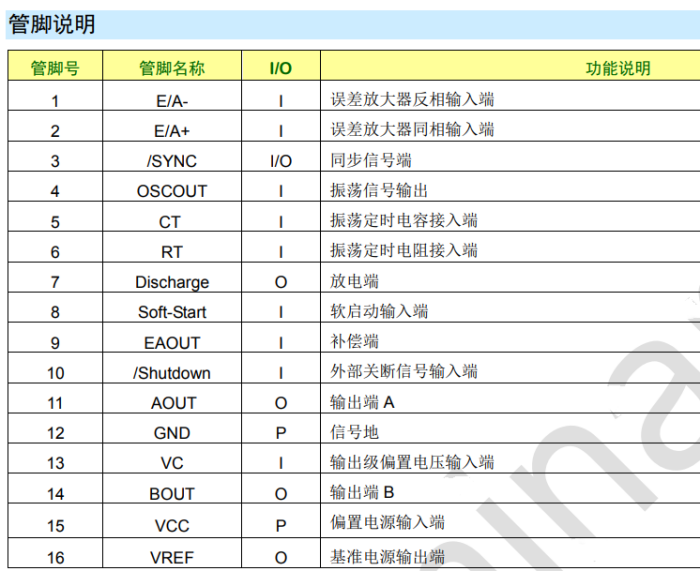

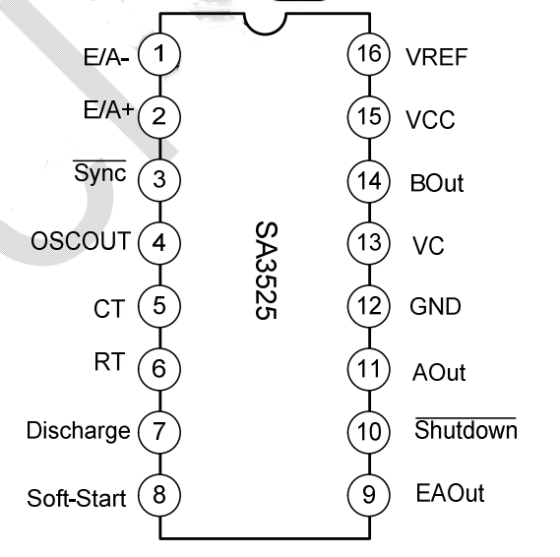

SA3525引腳和功能

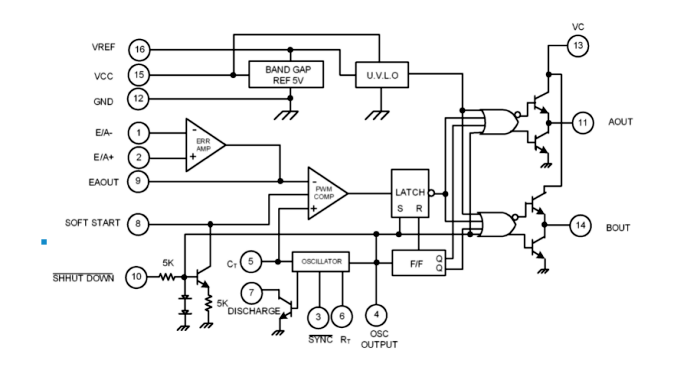

功能框圖
應用電路圖
士蘭微代理商永芯易科技:如有采購需求可通過聯系客服：4008-622-911或關注我司獲取芯片產品規格書或芯片樣品測試（樣品測試：終端廠家專享，需提供公司信息）最終解釋權歸我司所有。
