智慧家電走進千家萬戶，家電的安全性問題至關重要。而隨著智慧家電集成更多功能，其系統復雜度也愈加復雜——集成各類分離式IC以實現電子控制、高級顯示等功能，如何確保面向智慧家電的嵌入式控制硬件和軟件的安全運行？

近日，航順芯片
HK32C030/C005/C105/C207/R78X系列產品通過了IEC 60730認證，可提供符合CLASS B標準的功能安全庫，為智慧家電廠商減少終端產品安全認證的時間與成本，助力縮短產品上市時間，從底層提高產品的穩定性和安全性。

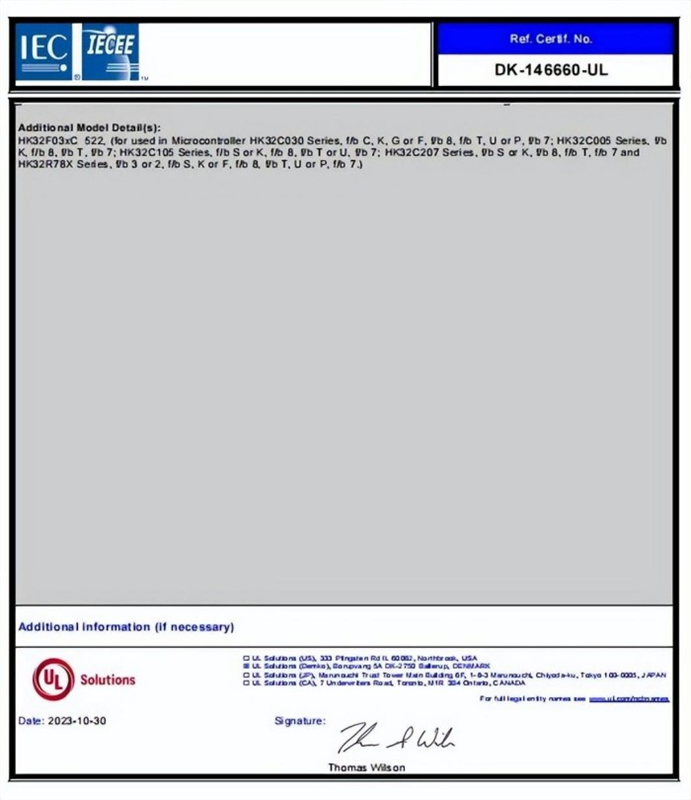

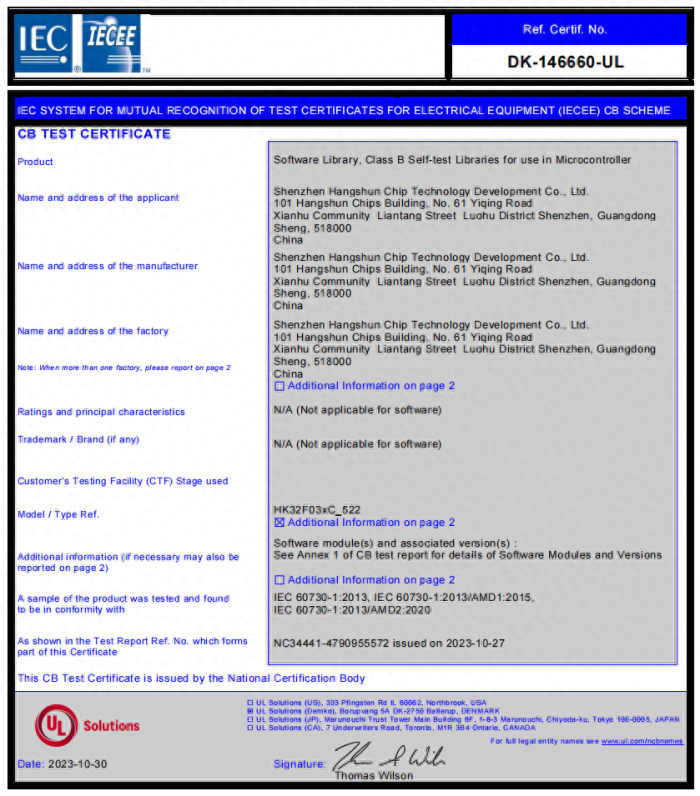

UL Solution為航順簽發IEC 60730認證證書

安全性是智慧家電的生命！國際電工委員會：IEC 60730“金標準”

國際電工委員會制定了IEC 60730標準，以定義多種安全測試和診斷方法，能夠及時檢測出系統故障并消除產生危害的風險。該標準應用于白色家電和其他電器的設計時，可提高智慧家電產品安全性。IEC 60730將基于微控制器的家用電器安全標準分為3類：

?A類：與設備安全無關的控制功能

應用場景：溫濕度控制、照明控制等

?B類：旨在防止受控設備的不安全運行

應用場景：洗衣機、電冰箱等

?C類：旨在防止特殊危害，例如防止設備爆炸

應用場景 ：自動燃燒器、燃?xì)庑秃娓蓹C等

典型的家用電器，比如白電需要符合B類級別的保護，其保護涵蓋：CPU寄存器和程序計數器、中斷處理及執行、系統時鐘頻率、存儲器檢測等關鍵部件的監控或者檢測。這樣能夠有效地防止家電因不安全的操作造成傷害，如洗衣機的電控門鎖、電機熱關斷機制等。

航順HK32CU提供完整的安全功能庫，協助客戶實現功能安全設計

家電廠商可以將認證過的HK32MCU安全程序庫，嵌入到整套系統軟件中實現自我檢測功能，進而申請最終產品的IEC 60730功能安全標準相關認證。

在正常情況下，程序運行會通過Reset復位開始, 經歷綠色框部分來完成所有的功能,其中包括了應用app的啟動配置, Main函數的功能執行以及多個中斷的執行判斷。為了實現IEC 60730的安全功能,我們在程序中增加了藍色部分,其中包括Reset后的模塊安全啟動檢測以及運行時的周期檢測,同時增加了失敗判斷接口，如功能安全軟件總體流程圖所示。

其中啟動時檢測包括：

l CPU啟動檢測

l 看門狗啟動時檢測

l Flash啟動時檢測

l RAM啟動時檢測

l 時鐘啟動時檢測

l 控制流啟動時檢測

運行時周期檢測包括：

l CPU運行時檢測

l 棧邊界運行時溢出檢測

l 系統時鐘運行時檢測

l Flash CRC運行時檢測

l 控制流運行時檢測

l 看門狗運行時刷新

l RAM運行時檢測（在中斷服務程序中進行）

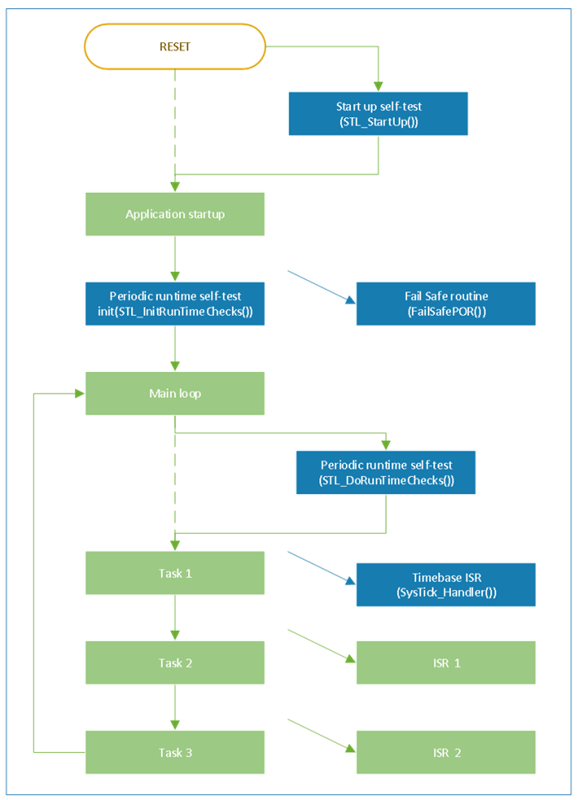

功能安全軟件總體流程圖

5G、人工智能以及物聯網等新興技術的發展，加速著智慧家電產品的迭代式升級，也為智慧家電市場持續增長帶來長足動力。航順芯片32bit-MCU具備低功耗、高可靠和高兼容等特性，可為家電產品提供更具差異化的產品性能和成本優勢，已成為廣大家電廠商的不二選擇。
