TI德州儀器 MSP430F676x系列多相位計量 SoC 是用于收費儀表的功能強大的高度集成解決方案，這些解決方案使用很少的外部組件即可提供精準計量并實現低系統成本。F676 系列器件使用具有 32 位乘法器的低功耗 MSP430 CPU 來執行所有能量計算、計量 應用 （如費率管理以及與 AMR 和 AMI 模塊的通信）。

F676x 器件采用 TI 的 24 位 Σ-Δ 轉換器技術，其精度優于 0.1%。系列產品成員包括高達 512KB 的閃存、32KB 的 RAM 以及一個最高支持 320 段的 LCD 控制器。

F676x 器件的超低功耗屬性意味著可以最大限度地減小系統電源，以降低總體成本。最低待機功率意味著可以最大限度地減少備用電能存儲，并在主電源發生故障時更長時間地保留關鍵數據。

F676x 系列器件執行 TI 電能測量軟件庫，該軟件庫計算所有相關電能和功率結果。電能測量軟件庫隨 F677x 器件一起免費提供。還提供工業標準開發工具與軟件平臺，以在全球范圍內加快符合所有 ANSI 和 IEC 標準的儀表的開發。

特性

相位電流在超過 2000:1 的動態范圍內精度 < 0.1%

符合或者超過美國國家標準學會 (ANSI) C12.20 和國際電工委員會 (IEC) 62053 標準

支持諸如電流變壓器、羅式線圈或分流器等多種傳感器

針對高達 3 相位加上中線相位的電源管理

為校準提供有源能量和無功能量的專用脈沖輸出引腳

每相位或累加相位的四象限測量

精確相位角測量

針對電流變壓器的數字相位校正

溫度補償電能測量

使用單一校準的 40Hz 至 70Hz 線路頻率范圍

支持自動切換的靈活電源選項

AC 主電源故障期間，顯示運行在極低功耗下：LMP3 時 為 3μA

具有高達 320 段對比度控制的 LCD 驅動器

具有晶振偏移校準和溫度補償功能的受密碼保護的實時時鐘 (RTC)

集成安全模塊以支持防篡改和加密

用于智能儀表實施的多個通信接口

具有 32 位復用器的高性能 25MHz CPU

寬輸入電源電壓范圍：
3.6V 到低至 1.8V

能量管理期間超低功耗

10MHz 運行時 (3V) 為 2.9mW

多個低功耗模式

待機模式 (LPM3)：3V 時為 2.1μA，
在不到 5μs 的時間內喚醒

RTC 模式 (LPM3.5)：3V 時為 0.34μA

關斷模式 (LPM4.5)：3V 時為 0.18μA

高達 512KB 的單周期閃存

高達 32KB 支持單周期訪問的 RAM

多達 7 個支持差分輸入和可變增益的獨立 24 位 Σ-Δ ADC

系統 10 位 200ksps ADC

6 條電源和溫度傳感器測量增強型通道

用于加密的集成硬件 AES-128 模塊

6 個增強型通信端口

可在 4 個異步收發器 (UART)，6 個串行外設接口 (SPI) 和 2 個 I2C 接口間配置

4 個 16 位計時器，共有 9 個捕捉/比較寄存器

具有 90 個 I/O 引腳的 128 引腳薄型方形扁平 (LQFP)(PEU) 封裝

具有 62 個 I/O 引腳的 100 引腳 LQFP (PZ) 封裝

-40°C 至 85°C 的工業溫度范圍

應用

三相電子電表

公用事業儀表計量

能量監控

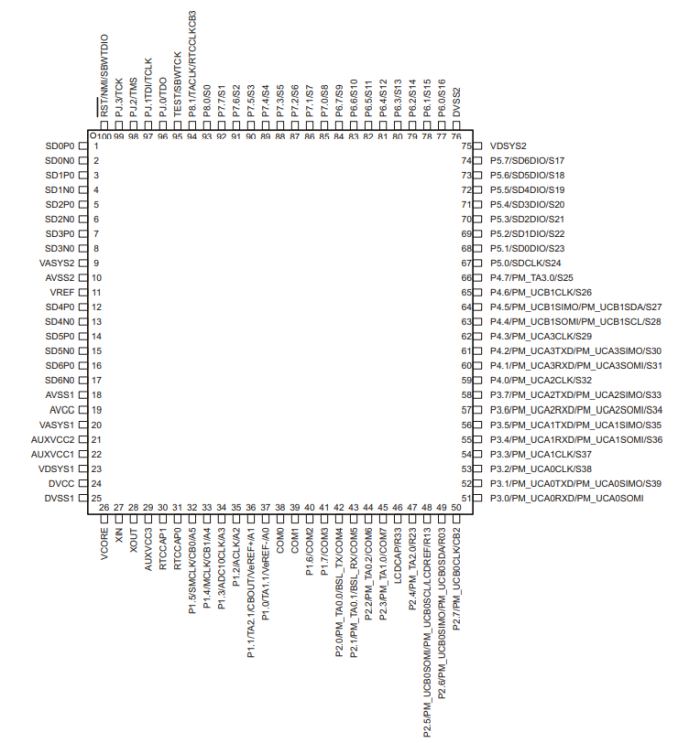

引腳

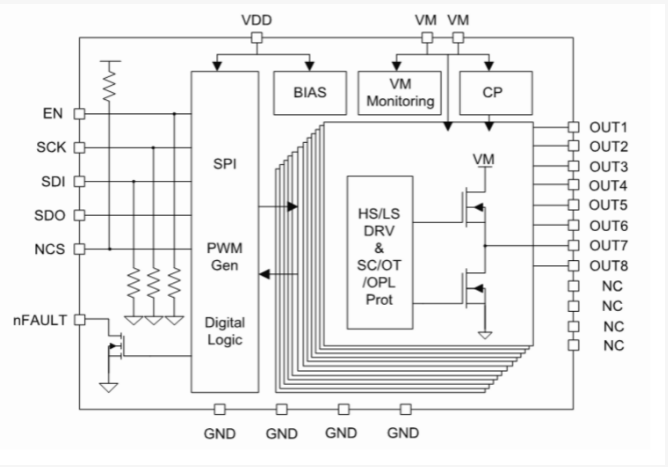

功能框圖
