LMX2491RTWR器件是一款具有斜坡/線性調頻生成功能的低 噪聲 6.4GHz 寬帶 Δ-Σ 分數 N PLL。它由一個相位頻 率檢測器、可編程電荷泵以及適用于外部 VCO 的高頻 輸入組成。LMX2491RTWR廣泛支持各類靈活的斜坡功能， 包括 FSK、PSK 和多達 8 段的可配置分段線性 FM 調 制配置文件。該器件具有精密 PLL 分辨率和快速斜升 功能，相位檢測器速率高達 200MHz。LMX2491RTWR 允許 讀回其任一寄存器。LMX2491RTWR 可由 3.3V 單電源供電 運行。此外，該器件支持電壓高達 5.25V 的電荷泵， 無需使用外部放大器即可提供相位噪聲性能得到改善的 簡易解決方案。

特性

? -227dBc/Hz 標準化鎖相環 (PLL) 噪聲

? 500MHz 至 6.4GHz 寬帶 PLL

? 3.15V 至 5.25V 電荷泵 PLL 電源

? 多用途斜坡/超寬帶信號源生成功能

? 200MHz 最大相位檢測器頻率

? 頻移鍵控/相移鍵控 (FSK/PSK) 調制引腳

? 數字鎖檢測

? 3.3V 單電源供電

應用

? 調頻連續波 (FMCW) 雷達

? 軍用雷達

? 微波回程

? 測試和測量

? 衛星通信

? 無線基礎設施

? 適用于高速模數轉換器/數模轉換器 (ADC/DAC) 的 采樣時鐘

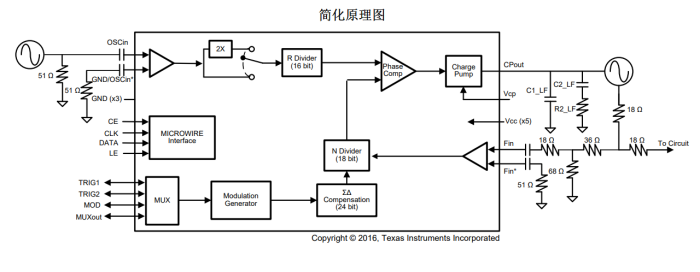

簡化原理圖

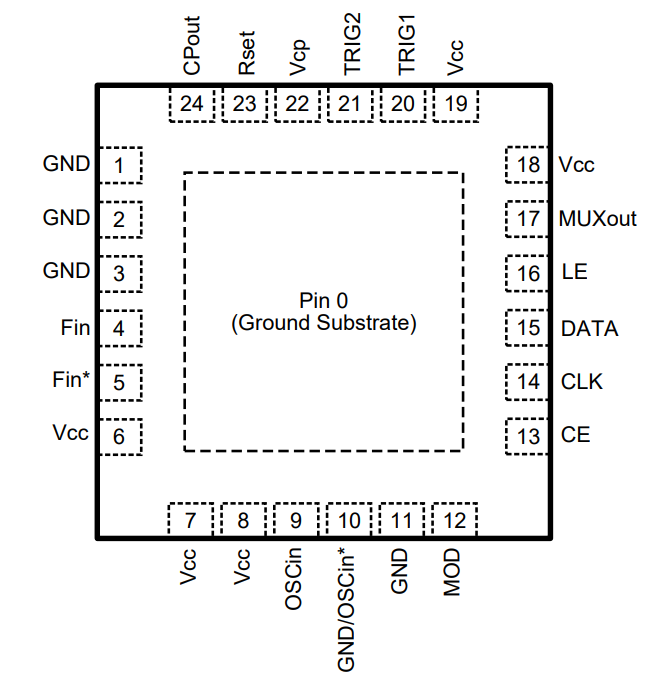

引腳

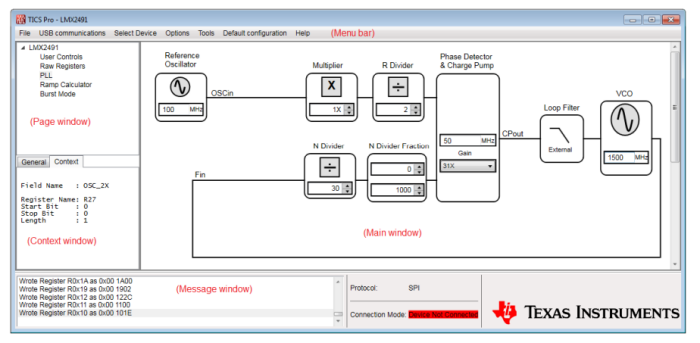

TICS Pro

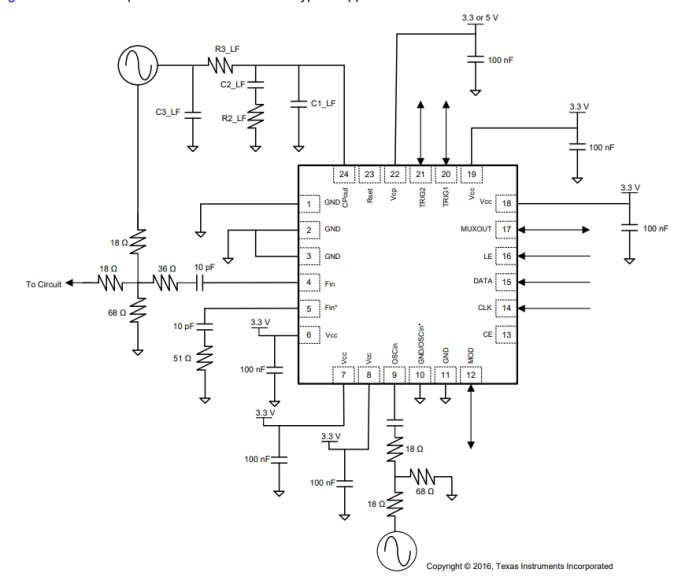

典型應用圖

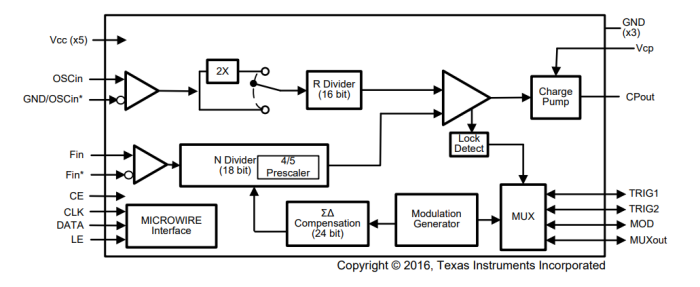

功能框圖
