ON安森美NC7SZ08P5X引腳詳解和電路應用圖
NC7SZ08P5X是一款雙輸入與門集成電路芯片，由ON Semiconductor（安森美半導體）生產，它采用了單電源供電設計，具有小尺寸、低功耗和高速度的特點。代理銷售ON安森美半導體旗下電子元器件供應商-中芯巨能將為大家提供NC7SZ08P5引腳詳解、電路圖和封裝圖。

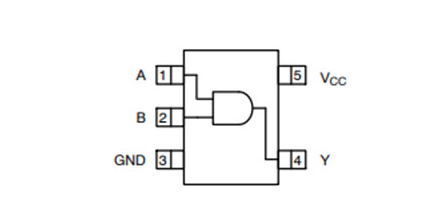

一、NC7SZ08P5X引腳詳解
NC7SZ08P5X是一款雙輸入與門集成電路芯片，共有5個引腳。以下是它的引腳分配詳解：
1. A輸入引腳（Pin 1）：A輸入引腳是NC7SZ08P5X的第一個輸入引腳，用于輸入A信號。這個引腳通常與其他數字邏輯電路的輸出端相連。
2. B輸入引腳（Pin 2）：B輸入引腳是NC7SZ08P5X的第二個輸入引腳，用于輸入B信號。這個引腳通常與其他數字邏輯電路的輸出端相連。
3. 輸出引腳（Pin 3）：輸出引腳是NC7SZ08P5X的輸出端，用于輸出A和B信號的與運算結果。這個引腳通常與其他數字邏輯電路的輸入端相連。
4. 地引腳（Pin 4）：地引腳是NC7SZ08P5X的電源地引腳，通常與其他數字邏輯電路的地引腳相連。
5. 電源引腳（Pin 5）：電源引腳是NC7SZ08P5X的電源輸入引腳，用于輸入芯片的電源電壓。它可以接受寬電壓范圍的電源輸入，通常與其他數字邏輯電路的電源引腳相連。

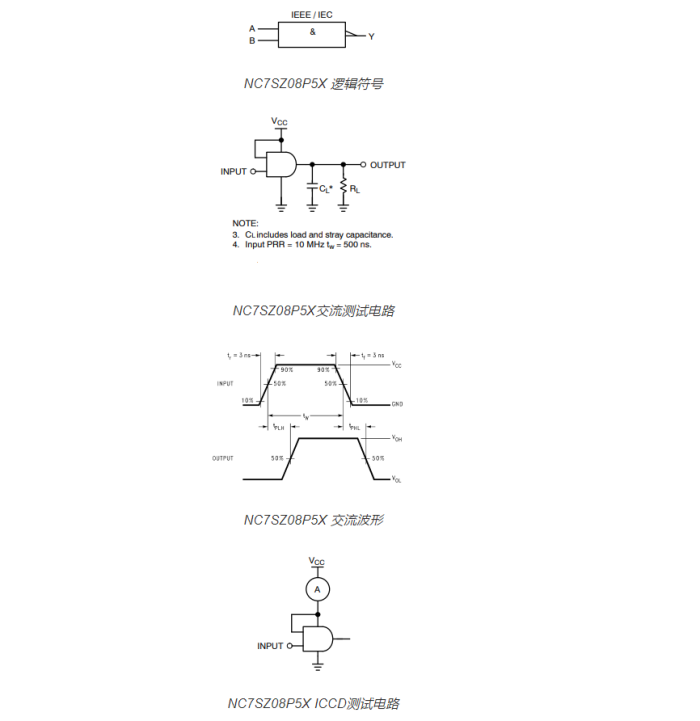

二、NC7SZ08P5X電路

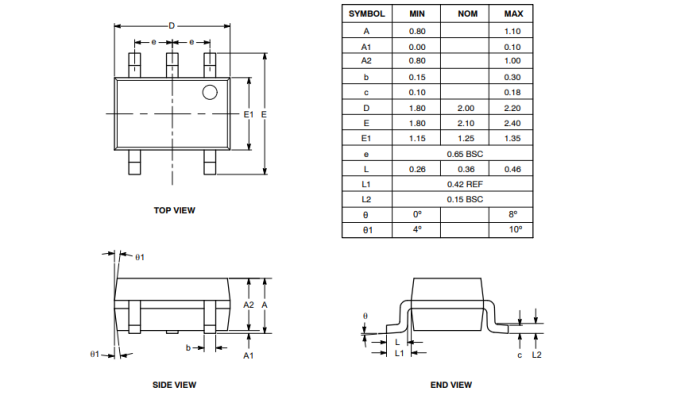

三、NC7SZ08P5X封裝
