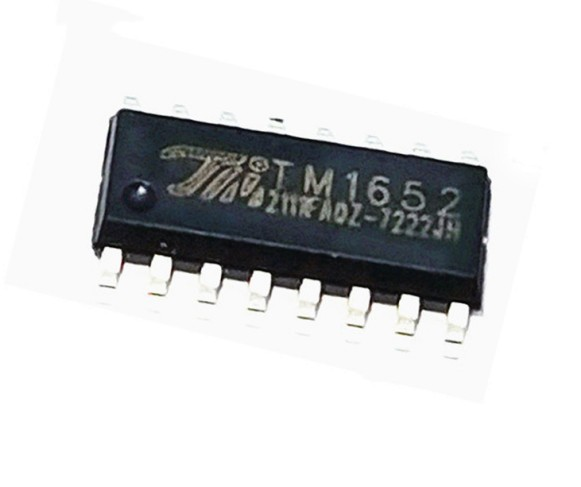

天微TM1652驅動芯片工作原理和應用電路圖
天微TM1652 是一款LED（發光二極管、數碼管、點陣屏）驅動控制專用芯片，內部集成了數字通訊電路、 解碼電路、數據鎖存器、震蕩器、LED驅動電路。通訊方式采用異步串口通信（UART）協議，因芯片只 接收單片機發來的數據，僅需要單片機的一個TX端口發送數據給芯片即可，實現單線通訊；在顯示驅動 方面，芯片采用動態掃描方式，兩種顯示模式可選，8級段驅動電流可調，16級位占空比可調；TM1652 內置消隱處理優化電路。 本產品應用在各種消費類電子產品上，用途非常廣泛。
應用
空調面板
洗衣機面板
DVD 顯示面板
機頂盒顯示等
功能特點
采用功率CMOS工藝
典型工作電壓：5V
支持共陰數碼管顯示
兩種顯示模式（7段×6位,8段×5位）
輝度調節電路（位占空比16級可調、段驅動電流8級可調）
串行接口（SDA），兼容串口通信（UART）協議，支持波特率19200bps
內置 OSC 頻率 2.5M
內置上電復位電路
內置針對暗亮問題的優化電路
封裝形式：SOP16

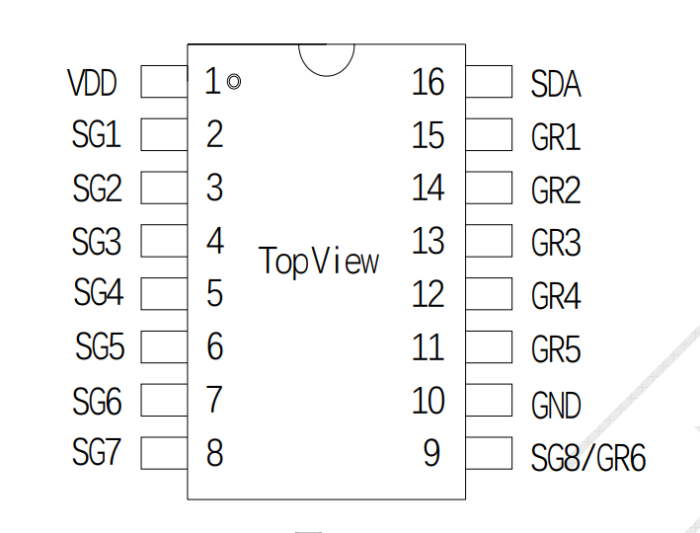

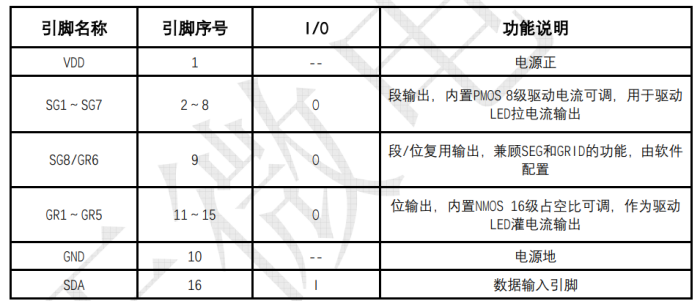

引腳

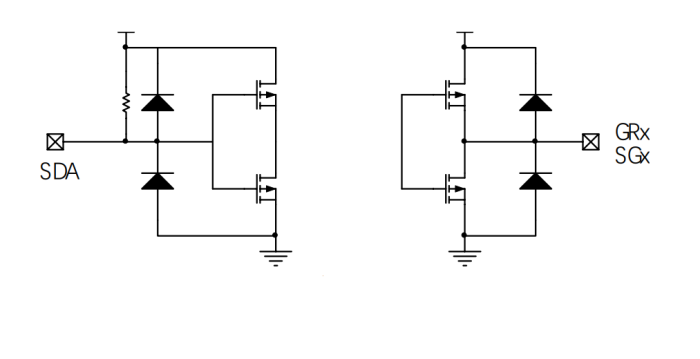

輸入輸出等效電路

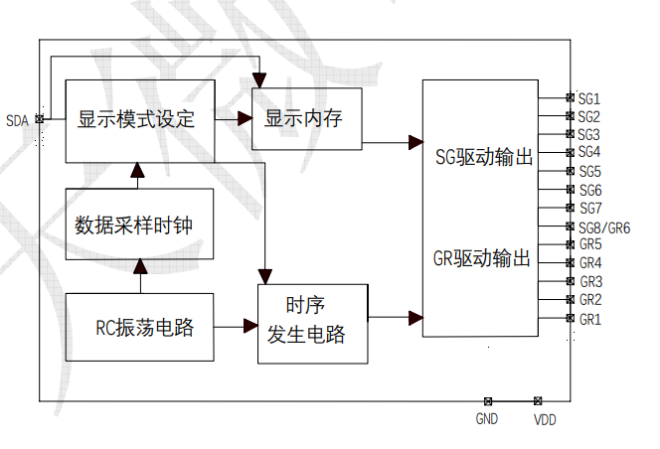

結構方框圖
