DIODES美臺ZXMP6A17E6QTA低壓MOS管的優缺點和引腳封裝圖
DIODES美臺ZXMP6A17E6QTA這種MOSFET設計用于最小化導通電阻，同時保持卓越的開關性能，使其成為高效電源管理應用的理想選擇。
功能和優點
低導通電阻
快速切換速度
低閾值
低門驅動器
低輸入電容
完全無鉛且完全符合RoHS
不含鹵素和銻?！熬G色”裝置
符合AEC-Q101高可靠性標準
PPAP可用
封裝：SOT23-6
應用
DC-DC轉換器
電源管理功能
隔離開關
電機控制

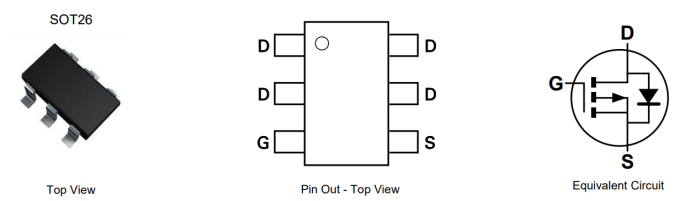

引腳封裝
