安森美NCP1681圖騰柱功率因數控制器的介紹、特性、應用、及封裝
安森美onsemi NCP1681圖騰柱功率因數控制器是一款PFC控制器，優化用于驅動無橋圖騰柱PFC拓撲。該無橋圖騰柱PFC為功率因數校正架構，由一個在PWM開關頻率下驅動的快速開關支腳和另一個在交流線路頻率下工作的支腳組成。該拓撲消除了傳統PFC電路輸入端存在的二極管電橋，從而大幅提高了功率級效率。NCP1681控制器可配置為在連續導通模式 (CCM) 或多模式 (CrM-CCM) 下工作。
安森美NCP1681圖騰柱功率因數控制器采用SOIC-20封裝。
NCP1681 特性
圖騰柱PFC拓撲消除了輸入二極管電橋
高功率電平下連續導通模式 (CCM) 運行
可選多模式運行，大功率在CCM模式，中等功率在CrM模式
DCM中頻率折返，最小頻率為25kHz
在超輕負載條件下進入跳躍模式
新穎的電流檢測方案
數字電壓環路補償
交流線路監控電路和交流相位檢測
在所有工作模式下功率因數接近統一
指示PFC可隨時工作的信號（“pfcOK”引腳）
NCP1681 應用
功率因數校正
服務器電源
離線
電信5G電源
網絡電源
游戲機電源
UHD電視電源

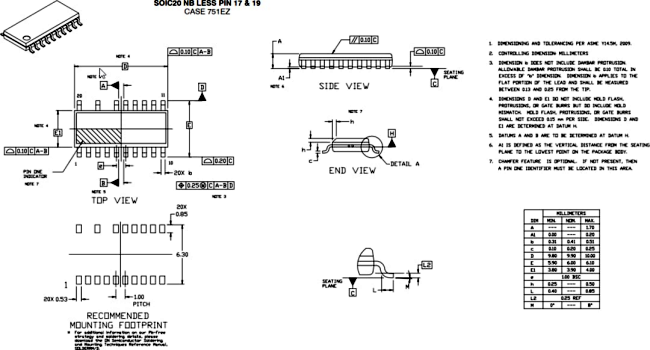

NCP1681 封裝外形
