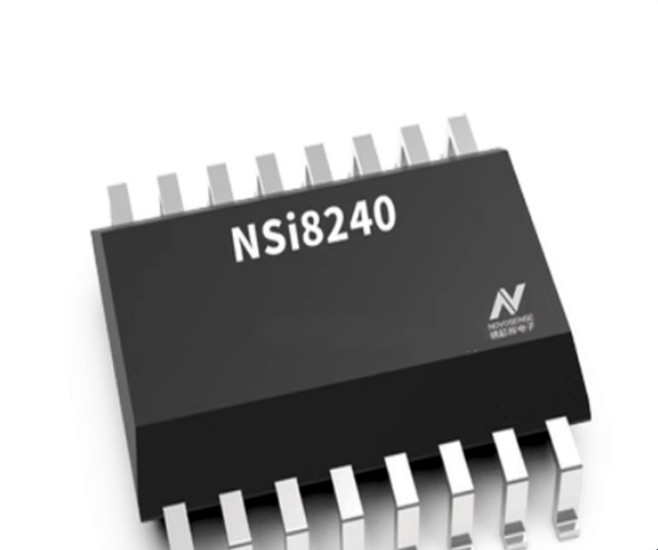

納芯微NSI8242W0-DSWR數字隔離器工作原理和優缺點
NSI8242W0-DSWR是高可靠性的四通道數字隔離器。此系列產品已通過UL1577安全認證，支持多種絕緣耐壓（3kVrms, 3.75kVrms, 5kVrms, 8kVrms），同時具有低功耗，高電磁抗擾度和低輻射的特性。產品的數據速率高達150Mbps，共模瞬變抗擾度（CMTI）高達200kV/us。在輸入缺失時默認輸出電平配置，且提供數字通道方向配置。 此系列器件的寬電源電壓范圍支持其與大多數數字接口直接連接，易于進行電平轉換。優異的系統級別EMC性能提高了使用的可靠性和穩定性。
產品特性
?隔離耐壓3000Vrms, 3750Vrms, 5000Vrms, 8000Vrms
?VDE增強型隔離認證
?數據速率DC至150Mbps
?高CMTI:200kV/μs
?芯片級ESD: HBM: ±8kV
?增強的系統級ESD 、EFT、抗浪涌能力
?隔離柵壽命：>60年
?低傳播延遲典型值<15ns
?低功耗: 1.5mA/ch (1 Mbps)
?工作溫度：-55~125℃
?符合RoHS的封裝：SOP16
應用場景
?工業自動化系統
?隔離SPI, RS232, RS485
?通用多通道隔離
?電機控制
安全認證
? UL1577認證: 1分鐘 3kVrms/3.75kVrms/5kVrms/8kVrms
? CQC認證：符合GB4943.1-2011
? CSA認證：組件符合5A
? VDE認證：DIN V VDE V 0884-11:2017-1

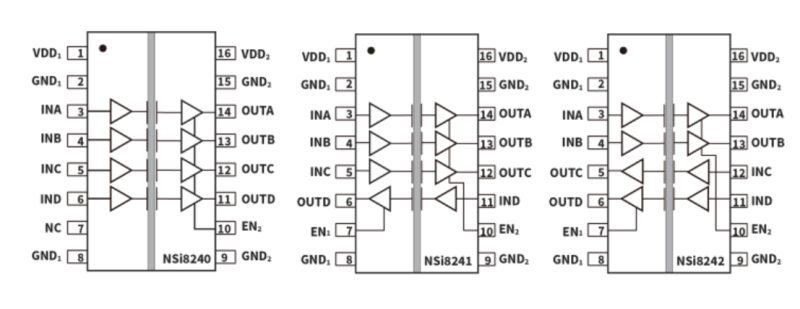

功能框圖

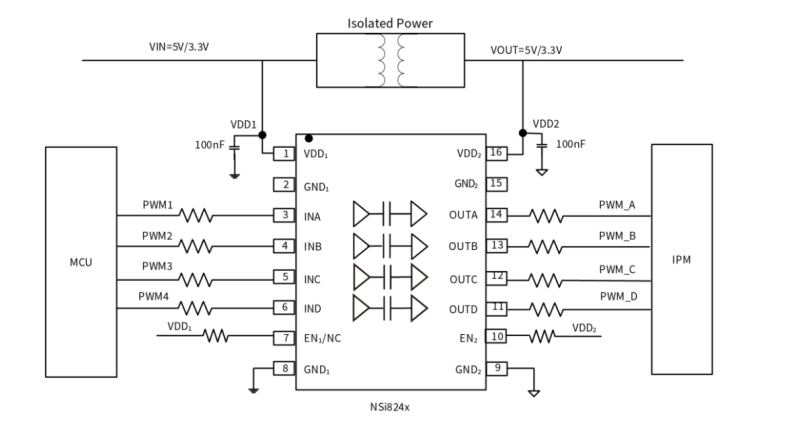

典型應用電路圖
