一文了解意法半導體STM32H743IIT6單片機的工作原理、特性以及應用

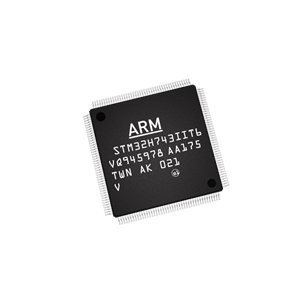

意法半導體STM32H743IIT6單片機基于高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達400 MHz。Cortex?-M7核心采用浮點單元（FPU），支持Arm?雙精度（符合IEEE 754）和單精度數據處理指令和數據類型。STM32H743IIT6支持全套DSP指令和內存保護單元（MPU），以增強應用程序的安全性。
STM32H743IIT6單片機包含高達2M字節的高速嵌入式存儲器、1M字節的RAM（包括192K字節的TCM RAM、864K字節的用戶SRAM和4K字節的備份SRAM），以及連接到APB總線、AHB總線、，2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。
所有設備都提供三個ADC、兩個DAC、兩個超低功率比較器、一個低功耗RTC、一個高分辨率定時器、12個通用16位定時器、兩個用于電機控制的PWM定時器、五個低功耗定時器和一個真隨機數發生器（RNG）。這些設備支持用于外部sigma-delta調制器（DFSDM）的四個數字濾波器。它們還具有標準和高級通信接口。
STM32H743IIT6應用
電機驅動和應用控制
醫療設備
工業應用：PLC、逆變器、斷路器
打印機和掃描儀
報警系統、視頻對講和暖通空調
家用音頻設備
移動應用程序、物聯網
可穿戴設備：智能手表
STM32H743IIT6特性
核心
?32位Arm?Cortex?-M7內核，帶雙精度FPU和L1緩存：16 KB數據
以及16K字節的指令高速緩存；頻率
高達480 MHz，MPU，1027 DMIPS/
2.14 DMIPS/MHz（Dhrystone 2.1）和DSP
存儲
?高達2兆字節的閃存，支持邊讀邊寫
?高達1兆字節的RAM：192千字節的TCM
RAM（股份有限公司64K字節的ITCM RAM+
128 KB DTCM RAM，用于時間關鍵型
例程），高達864 KB的用戶SRAM，以及
備份域中4 KB的SRAM
?雙模Quad SPI存儲器接口
運行頻率高達133 MHz
?具有高達
32位數據總線：SRAM、PSRAM、，
SDRAM/LPSSDR SDRAM、NOR/NAND閃存
內存時鐘高達100MHz
同步模式
?CRC計算單元
安全
?ROP、PC-ROP、主動夯實機
通用輸入/輸出
?多達168個具有中斷功能的I/O端口
重置和電源管理
?3個獨立的電源域，可以
獨立時鐘門控或關閉：
–D1：高性能能力
–D2：通信外圍設備和定時器
–D3：復位/時鐘控制/電源管理
?1.62至3.6 V應用電源和I/O
?POR、PDR、PVD和BOR
?嵌入3.3 V的專用USB電源
提供內部PHY的內部調節器
?嵌入式調節器（LDO），可配置
提供數字電路的可縮放輸出
?運行和停止模式下的電壓縮放（6
可配置范圍）
?備用調節器（~0.9 V）
?模擬外圍設備/VREF的參考電壓+
?低功耗模式：睡眠、停止、待機和
支持電池充電的VBAT
低功耗
?VBAT電池充電工作模式
能力
?CPU和域電源狀態監控引腳
?待機模式下2.95μA（備份SRAM關閉，
RTC/LSE打開）
時鐘管理
?內部振蕩器：64 MHz HSI，48 MHz
HSI48、4 MHz CSI、32 kHz LSI
?外部振蕩器：4-48 MHz HSE，
32.768 kHz LSE
?3×PLL（1用于系統時鐘，2用于內核
時鐘）
互連矩陣
?3個總線矩陣（1個AXI和2個AHB）
?橋梁（5×AHB2-APB，2×AXI2-AHB）
4個DMA控制器卸載CPU
?1×高速主存儲器直接訪問
支持鏈表的控制器（MDMA）
?2×帶FIFO的雙端口DMA
?1×基本DMA，具有請求路由器功能
多達35個通信外圍設備
?4×I2Cs FM+接口（SMBus/PMBus）
?4×USART/4x UART（ISO7816接口，
LIN、IrDA、高達12.5 Mbit/s）和1x LPUART
?6×SPI，3個，帶多路復用雙工I2S音頻類
通過內部音頻PLL或外部
時鐘，LP域中的1x I2S（最高150 MHz）
?4個SAI（串行音頻接口）
?SPDIFRX接口
?SWPMI單線協議主I/F
?MDIO從機接口
?2×SD/SDIO/MMC接口（最高125 MHz）
?2×CAN控制器：2個帶CAN FD，1個帶
時間觸發CAN
?2×帶LPM和BCD的USB OTG接口（1FS、1HS/FS）無晶體解決方案
?帶DMA控制器的以太網MAC接口
?HDMI-CEC
?8至14位攝像頭接口（最高80 MHz）
11個模擬外圍設備
?3×ADC，最大分辨率為16位（最高可達36
通道，最高3.6 MSPS）
?1個溫度傳感器
?2×12位D/A轉換器（1 MHz）
?2×超低功率比較器
?2×運算放大器（7.3 MHz帶寬）
?∑-Δ調制器的1×數字濾波器
（DFSDM），帶8個通道/4個濾波器
圖樣
?高達XGA分辨率的LCD-TFT控制器
?Chrom ART圖形硬件加速器?
（DMA2D）以減少CPU負載
?硬件JPEG編解碼器
多達22個定時器和看門狗
?1×高分辨率定時器（最大2.1 ns
分辨率）
?2×32位定時器，最多4個IC/OC/PWM或
脈沖計數器和正交（增量）
編碼器輸入（最高240 MHz）
?2×16位高級電機控制定時器（最多
240兆赫）
?10×16位通用定時器（最多
240兆赫）
?5×16位低功耗定時器（最高240 MHz）
?2個看門狗（獨立和窗口）
?1×SysTick計時器
?具有亞秒精度和硬件的RTC
日歷
調試模式
?SWD和JTAG接口
?4K字節嵌入式跟蹤緩沖區
真隨機數發生器（每個3個振蕩器）

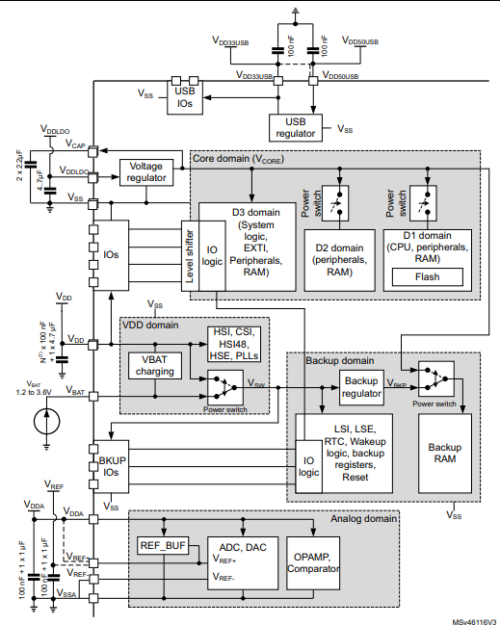

STM32H743IIT6供電方案圖

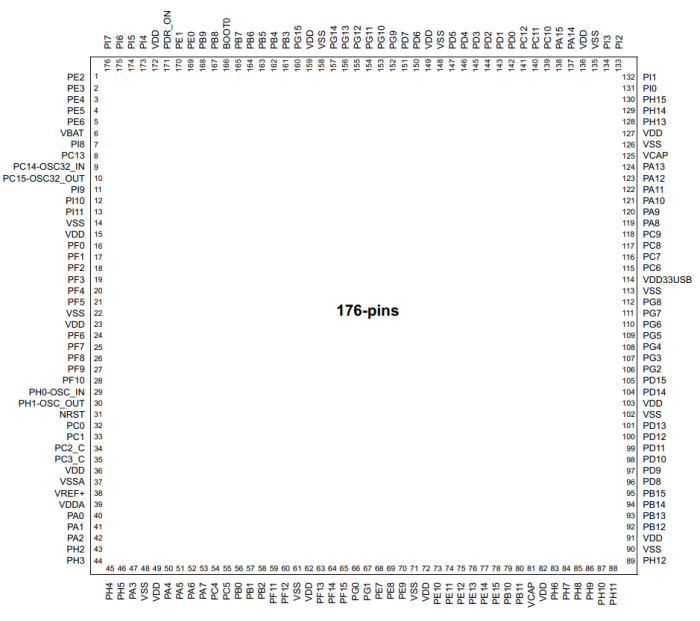

STM32H743IIT6引腳
