美國微芯PIC16F887的工作原理、參數、應用領域
PIC16F887是微芯科技公司生產的一款8位微控制器。以下是PIC16F887的技術參數和應用市場。
技術參數
– 8位RISC架構
– 最高運行頻率為20MHz
– 14KB閃存和368字節EEPROM
– 256字節RAM
– 35個I/O引腳
– 10位ADC模塊
– 兩個比較器
– 兩個計時器/計數器
– 一個PWM模塊
– 一個USART模塊
– 一個SPI模塊
– 一個I2C模塊
應用市場
由于其低成本、低功耗和易于編程等特點，PIC16F887廣泛應用于各種嵌入式系統和控制器中，例如：
– 家用電器控制器
– 工業自動化控制器
– 汽車電子系統
– 電子游戲機
– 電子玩具
– 安防系統
– 醫療設備
– 電子測量儀器
– LED照明控制器
– 無線通信設備

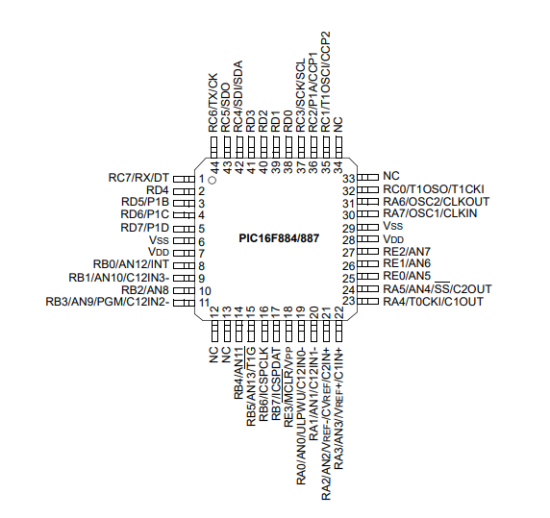

引腳
相關推薦
-
-
ALTERA阿爾特拉EP4CE15F17I7N芯片的中文參數、功能特點和應用領域
ALTERA（阿爾特拉，現為Intel的一部分）EP4CE15F17I7N芯片是一款高性能的FPGA（現場可編程門陣列），以下是其詳細的中文參數、功能特點以及應用領域：一、中文參數?品牌?：Altera（阿爾特拉）/Intel?型號?：EP4CE15F17I7N?封裝?：BGA-256?產品種類?：FPGA - 現場可編程門陣列?邏輯元件數量?：15408?邏輯數組塊數量（LAB）?：963?輸入/輸出端數量?：165 I/O?工作電源電壓?：1.15V~1.25V（也有資料表明為1V~1.2V，具體依版本或工作條件而定）?最小工作溫度?：-40°C?最大工作溫度?：+85°C（部分資料表明最大可達+100°C，需根據具體應用場景確認）?安裝風格?：SMD/SMT?最大工作頻率?：200 MHz（部分應用場景下可達472.5 MHz，取決于具體配置和散熱條件）?濕度敏感性?：Yes?總內存?：504 kbit?系列?：Cyclone IV E?符合標準?：RoHS標準二、功能特點?高性能與低功耗?：Cyclone IV E系列FPGA結合了高性能和低功耗特性，適用于各種高速信號處理應用。?豐富的邏輯資源?：提供大量的邏輯元件和邏輯數組塊，支持復雜的設計和實現。?高速I/O接口?：支持多種高速I/O標準和協議，滿足不同應用場景的接口需求。?內置PLL（相位鎖定環）?：提供時鐘管理和信號完整性優化功能，支持精確的時序控制。?易用的開發工具?：Altera提供的Quartus II開發軟件支持從設計輸入到編程下載的全過程，簡化了開發流程。三、應用領域?通信領域?：用于實現各種通信協議和信號處理功能，如無線通信基站、有線通信設備、數據交換設備等。?工業控制?：在工業自動化系統中作為控制器或信號處理單元，實現復雜的控制邏輯和數據處理功能。?音視頻處理?：支持高清音視頻信號的編解碼、處理和傳輸，適用于數字電視、家庭娛樂設備、安防監控等領域。?數據處理與存儲?：作為數據處理加速單元或存儲控制器，提高數據處理效率和存儲訪問速度。?嵌入式系統?：作為嵌入式系統的核心處理器或協處理器，支持各種嵌入式應用的開發和實現。綜上所述，ALTERA（阿爾特拉）EP4CE15F17I7N芯片以其高性能、低功耗和豐富的功能特點，在通信、工業控制、音視頻處理、數據處理與存儲以及嵌入式系統等領域具有廣泛的應用前景。如果貴司有芯片采購需求、BOM表配單、芯片樣品測試請聯系客服：4008-622-911或13823669944。
-
-
STM32供電方案【ADC供電、VDDA、VSSA、VREF、VBAT等】

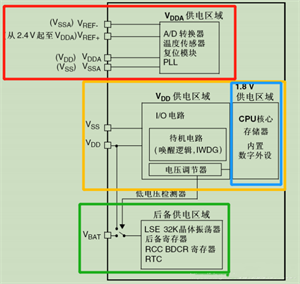

了解電源之前，先來簡單了解一下各種電源端口的命名VCC：C=circuit 表示電路的意思, 即接入電路的電壓。VDD：D=device 表示器件的意思, 即器件內部的工作電壓。VSS：S=series 表示公共連接的意思，通常指電路公共接地端電壓。GND：在電路里常被定為電壓參考基點。VEE：負電壓供電；場效應管的源極（S）VPP：編程/擦除電壓。V*與V*A的區別是：數字與模擬的區別數字電路供電VCC模擬電路供電VCCASTM32供電方案一覽STM32的電源框圖如下所示，電源供電共分為4個區域：VDD、VSS供電區域；VDDA、VSSA供電區域；1.8V供電區域；后備電源（VBAT）供電區域；STM32F103ZET6（其他的STM32也基本無差）的Datasheet關于供電方案的說明如下：Power supply schemes? VDD = 2.0 to 3.6 V: external power supply forI/Os and the internal regulator(內部調節器或穩壓器). Provided externally through VDD pins.? VSSA, VDDA = 2.0 to 3.6 V: external analogpower supplies for ADC, reset blocks, RCs and PLL (minimum voltage to be applied to VDDA is 2.4 V when the ADC is used). VDDA and VSSA must be connected to VDD and VSS, respectively.? VBAT = 1.8 to 3.6 V: power supply for RTC, external clock 32 kHz oscillator and backup registers(through power switch) when VDD is not present.VDD、VSSD=device 表示器件的意思, 即器件內部的工作電壓；S=series 表示公共連接的意思，通常指電路公共接地端電壓。VDD、VSS是芯片工作的電壓端口，主要為IO供電以及通過穩壓器為內核、內置數字外設、存儲器等供電。簡單來說就是為所有芯片的數字電路部分供電。VDDA、VSSAA=analog 表示模擬的意思，是模擬電路部分的電源。主要為ADC模塊以及其他的模擬電路部分（復位電路、PLL等）供電。ADC使用一個獨立于VDD的電源供電，過濾和屏蔽來自印刷電路板上的毛刺干擾，ADC的電源引腳為VDDA，以及獨立的電源地VSSA。即使不使用ADC功能，也需要連接VDDA，強烈建議VDD和VDDA使用同一個電源供電。比如因為連接著復位電路，如果不連，芯片無法下載代碼。VREF+、VREF-REF=referencee，VREF表示ADC的外部參考電壓，如果有VREF- 引腳(根據封裝而定)，它必須連接到VSSA，VREF+的輸入范圍為2.4~VDDA（一般接VDDA）。如果沒有VREF+和VREF-引腳，他們在芯片內部與ADC的電源(VDDA)和地(VSSA)相連。VBAT使用電池或其他電源連接到VBAT腳上，當VDD斷電時，可以保存備份寄存器的內容和維持RTC的功能。VBAT腳也為RTC、LSE振蕩器和PC13至PC15供電，這保證當主要電源被切斷時RTC能繼續工作。切換到VBAT供電由復位模塊中的掉電復位功能控制。如果應用中沒有使用外部電池，VBAT必須連接到VDD引腳上。電氣參數Datasheet上關于VDD、VDDA、VBAT的電氣參數如下It is recommended to power VDD and VDDA from the same source. A maximum difference of 300 mV between VDD and VDDA canbe tolerated during power-up and operation.注意：VDD和VDDA之間的最大電壓不能超過300mV！VDD和VDDA最好連接在一起。
