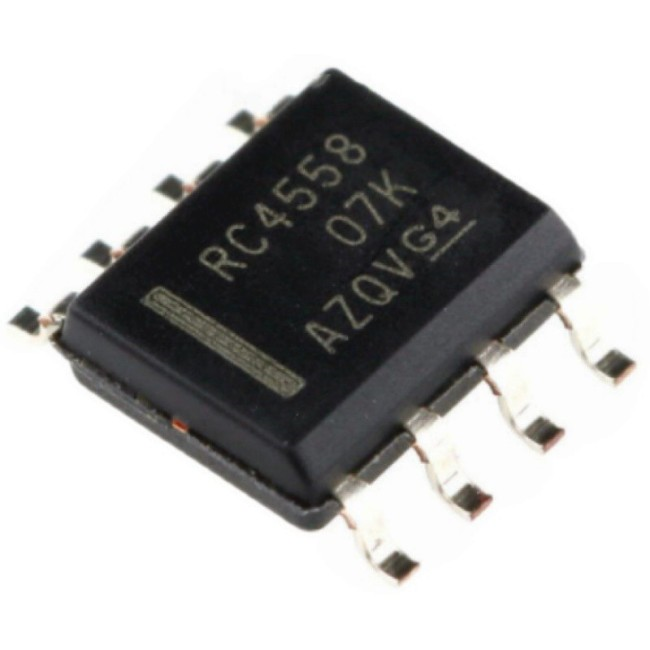

德州儀器RC4558DR運算放大器的工作原理、特性、應用以及引腳電路圖
TI德州儀器RC4558DR器件是一種雙通用運算放大器，在電氣上表現有一半與UA741器件相似，只是沒有提供偏移零位功能。
高共模輸入電壓范圍和無鎖存使該放大器成為電壓跟隨器應用的理想選擇。該裝置具有短路保護，內部頻率補償確保了穩定性，無需外部組件。
特性
連續短路保護
寬共模和差分電壓范圍
無需頻率補償
低功耗
無閂鎖
單位增益帶寬：3 MHz典型值
放大器之間的增益和相位匹配
低噪聲：1 kHz時典型為8 nV/√Hz
封裝引腳：SOP-8
應用
DVD錄像機和播放器
專業音頻混音器

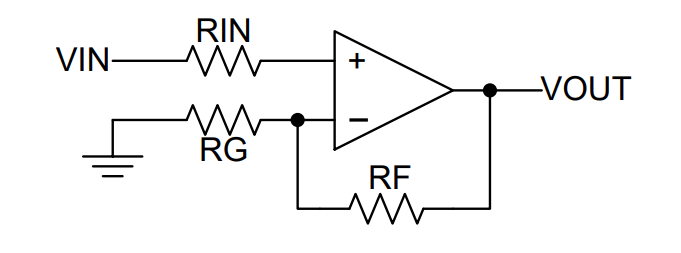

非反相放大器示意圖

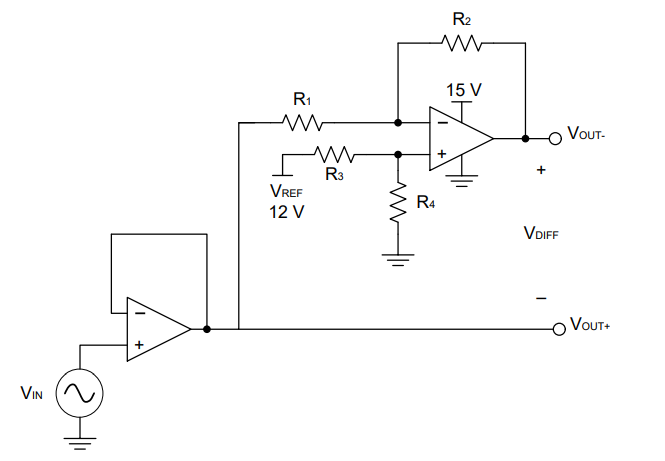

單端輸入到差分輸出轉換示意圖

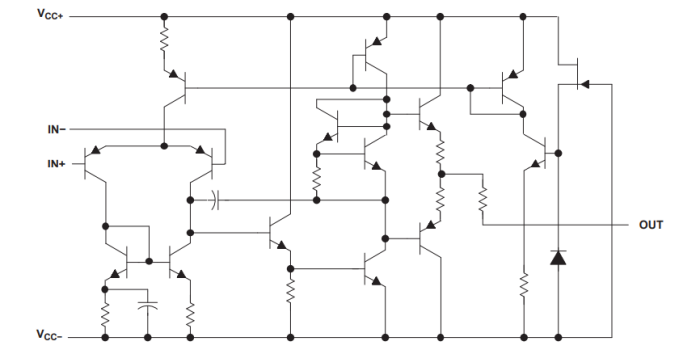

功能框圖

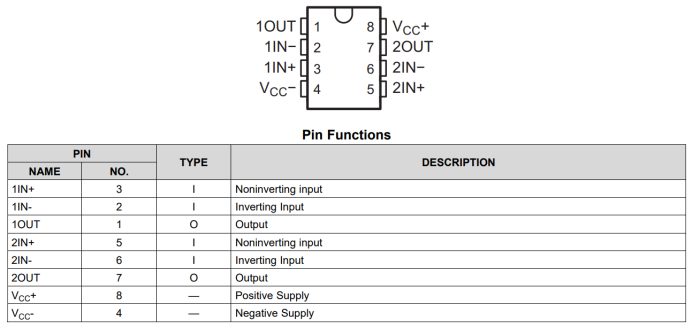

引腳和引腳功能
推薦產品+
相關推薦
-
-
索爾思光電率先發布全球最小封裝100G SFP112系列光模塊
10/1/2023，索爾思光電（Source Photonics）宣布將在ECOC 2023展會（展位#627）上推出全球最小封裝100G SFP112一系列光模塊，并現場重點演示100G SFP112 ER1光模塊產品性能。索爾思光電繼2022年推出50G SFP56光模塊系列產品后，今年再次推出全球最小封裝100G SFP112產品系列。本次推出的100G SFP112采用索爾思光電自研的53G EML激光器，通過PAM4編碼可以支持單波長速率100G，包含單通道DR/FR/LR/ER等多種規格，可延申支持工業級溫度范圍，覆蓋從500m到40km的廣泛傳輸距離。該系列產品充分利用了索爾思自研53G EML激光器的優良性能，可將100G光模塊的功耗降至3W以下。100G ER1 SFPP12采用高靈敏度APD光接受，傳輸距離可延申到40km。做為最小封裝尺寸的SFP112系列模塊，可以支持路由器交換機的高密度應用，同時也為下一代前傳網絡提供了100G速率的升級方案。SFP112作為100G可插拔光模塊的終極產品形態，其地位類似于10G中廣泛應用的SFP+，本次現場演示標志著100G SFP112技術相關產業鏈已走向成熟，將為后續市場大規模部署商用奠定堅實基礎。索爾思光電將在ECOC 2023展會期間聯合行業伙伴Multilane使用ML4039E BERT測試平臺對100G SFP112 ER1產品進行重點動態演示。關于索爾思光電索爾思光電是一家全球領先、提供創新且可靠的光通信技術的供應商，其解決方案和產品被廣泛應用于數據中心、城域網和接入網的通訊與數據連接。我們不斷研發下一代解決方案，旨在為廣大客戶提供能適用于全球極速增長的云基礎架構、無線通信、路由和光纖到戶需求的技術支持。 索爾思遍布全球的專業工程師團隊和公司的生產研發能力相輔相成—包括光芯片、光學組件和模塊設計領域的專家。同時，索爾思在四川成都，江蘇常州和臺灣新竹均建有自己的產品研發與生產基地。
-
-
電路干貨分享！低壓差穩壓器(LDO)電路設計

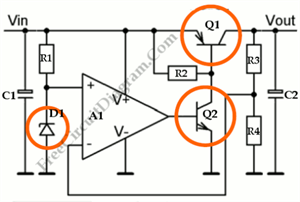

有幾種專門為LDO（低壓差）穩壓器設計的集成電路芯片。使用標準運算放大器和分立元件構建 LDO 是一種替代方案。這是LDO電路的一種設計：這里有一些選擇組件值的指南：選擇D1是為了獲得最佳性能，開關過渡曲線越尖銳越好。有人說5,6V齊納二極管比其他電壓具有更好的穩壓能力。但實際上您可以使用低于預期最小輸出電壓的任何電壓。輸出電壓為Vd(R4+R3)/R3，其中Vd是齊納二極管D1的電壓。R1 的選擇應確保 D1 的準確電壓在輸入電源范圍變化上的漂移最小。查看 D1 數據表。 R1通常并不重要，可以使用較大的值來節省電流損耗。R3和R4用于設置預期的輸出電壓，并且選擇盡可能大的值以節省電流損耗，但應遠小于運算放大器的輸入阻抗。選擇 Q1 是為了實現最低的 Vce 壓降，從而實現最佳性能、更高的增益 (hFe)，并且集電極電流必須能夠處理預期的最大負載電流。如果穩壓器需要調節低壓源，則 Q2 必須具有低壓降 Vce，但如果輸入電源電壓較高，則Q2 的 Vce 壓降并不那么重要。可以選擇 R2 以確保 Q2 始終“導通”，即使在穩壓器空載時也是如此。只需記住，R2 兩端的電壓與 Q1 的 Vbe 相同，您可以設置 R2 的值，以將 Q2 的電流 Ice 設置為 Q2 的 Ibe/Ice 曲線的最佳值。選擇運算放大器 A1 以獲得最佳高增益、最高輸入阻抗。 A1 最重要的特性是輸出擺幅應能夠降至 Q2 Vbe 開啟點以下。
