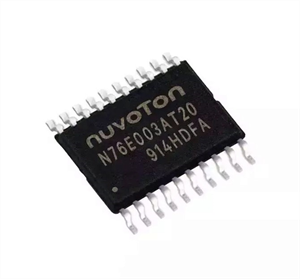

新唐N76E003AT20是一款嵌入式閃存型、基于1T 8051的8位高性能微控制器。該指令集與標準80C51完全兼容，并增強了性能。

N76E003包含一個名為APROM的高達18K字節的主閃存，其中包含用戶代碼的內容。N76E003閃存支持應用程序內編程（IAP）功能，可實現片上固件更新。IAP還可以將用戶代碼陣列的任何塊配置為非易失性數據存儲器，由IAP寫入，并由IAP或MOVC指令讀取。還有一個名為LDROM的附加閃存，引導代碼通常駐留在其中，用于執行系統內編程（ISP）。LDROM大小可配置為最大4K字節。為了便于編程和驗證，F(xiàn)lash允許通過并行寫入器或在線編程（ICP）進行電子編程和讀取。一旦確認了代碼，用戶就可以鎖定代碼以確保安全。

N76E003提供豐富的外圍設備，包括256字節的SRAM、768字節的輔助RAM（XRAM）、多達18個通用I/O、兩個16位定時器/計數器0/1、一個帶三通道輸入捕獲模塊的16位定時器2、一個看門狗定時器（WDT）、一個自喚醒定時器（WKT）、，兩個帶幀錯誤檢測和自動地址識別的UART，一個SPI，一個I2C，五個增強型PWM輸出通道，用于所有I/O的八通道共享引腳中斷，以及一個12位ADC。外圍設備配備了18個具有4級優先級中斷能力的源。

N76E003配備了三個時鐘源，并支持通過軟件進行動態切換。三個時鐘源包括外部時鐘輸入、10 kHz內部振蕩器和一個16 MHz內部精密振蕩器，該振蕩器在室溫下工廠微調至±1%。N76E003提供了額外的電源監控檢測，如通電復位和4級斷電檢測，這為高可靠性系統設計穩定了通電/斷電序列。

N76E003微控制器的操作消耗非常低的功率，具有兩種經濟的功率模式

降低功耗－空閑和斷電模式，可通過軟件選擇。空閑模式關閉CPU時鐘，但允許繼續外圍設備操作。斷電模式會停止整個系統時鐘，以實現最低功耗。N76E003的系統時鐘也可以通過軟件時鐘分頻器來降低，這使得執行性能和功耗之間具有靈活性。

憑借高性能CPU核心和豐富的精心設計的外圍設備，N76E003可以滿足通用、家用電器或電機控制系統的要求。

特征

CPU：

全靜態設計8位高性能1T8051 CMOS微控制器。

與MCS-51完全兼容的指令集。

4優先級中斷功能。

雙數據指針（DPTR）。

操作：

寬電源電壓從2.4V到5.5V。

寬工作頻率高達16 MHz。

工業溫度等級：-40℃～+105℃。

內存：

用戶代碼最多18K字節的APROM。

可配置4K/3K/2K/1K/0K字節的LDROM，為用戶開發的引導代碼提供了靈活性。

閃存，每個頁面128字節。

內置應用程序可編程（IAP）。

為安全起見，代碼鎖定。

256字節片上RAM。

MOVX指令訪問的額外768字節片上輔助RAM（XRAM）。

時鐘源：

當VDD為5.0V時，16 MHz高速內部振蕩器微調至±1%，在所有條件下均為±2%。

10kHz低速內部振蕩器。

外部時鐘輸入。

通過軟件進行動態時鐘源切換。

可編程系統時鐘分頻器，最高可達1/512。

外圍設備：

最多17個通用I/O引腳和一個僅限輸入的引腳。所有輸出引腳都具有單獨的2電平轉換速率控制。

兩個與標準8051兼容的16位定時器/計數器0和1。

可以選擇一個帶有三通道輸入捕獲模塊和9個輸入引腳的16位定時器2。

一個16位自動重新加載定時器3，它可以是UART的波特率時鐘源。

定時器的一個16位PWM計數器中斷。

一個可編程看門狗定時器（WDT），由專用10kHz內部電源計時。

一個專用的自喚醒定時器（WKT），用于省電模式的自定時喚醒。

兩個全雙工UART端口，具有幀錯誤檢測和自動地址識別功能。TXD和

UART0的RXD引腳可通過軟件進行交換。

一個SPI端口，具有主模式和從模式，當系統時鐘為16 MHz時，最高可達8 Mbps。

一條I2C總線，具有主模式和從模式，數據速率高達400 kbps。

三對，六路脈寬調制器（PWM）輸出，可選擇10個輸出引腳。，高達16位分辨率，具有不同的模式和用于電機控制的故障制動功能。

引腳中斷的八個通道，所有I/O端口共享，邊緣/電平配置可變

偵查

一個12位ADC，高達500 ksps的轉換速率，硬件觸發和轉換結果比較

便于電機控制。

電源管理：

兩種功率降低模式：怠速和斷電模式。

電源監視器：

帶低功率模式的Brown out detection（BOD）可用，4級選擇，中斷或重置選項。

上電復位（POR）。

強大的ESD和EFT免疫力。

開發工具：

具有KEILTM開發環境的Nuvoton片上調試器（OCD）。

Nuvoton在線編程器（ICP）。

Nuvoton通過UART進行系統內編程（ISP）。

應用

家電

電子玩具

電動工具

電子門鎖

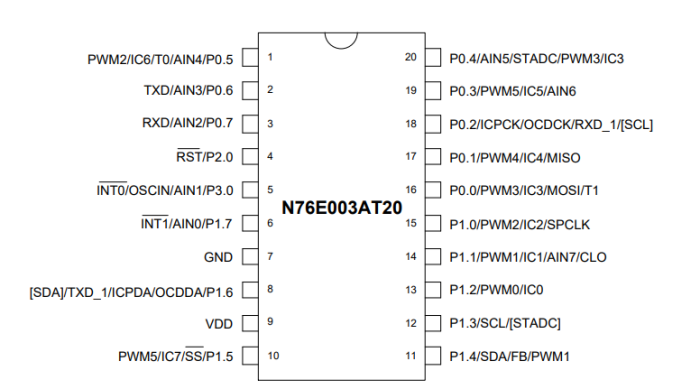

引腳

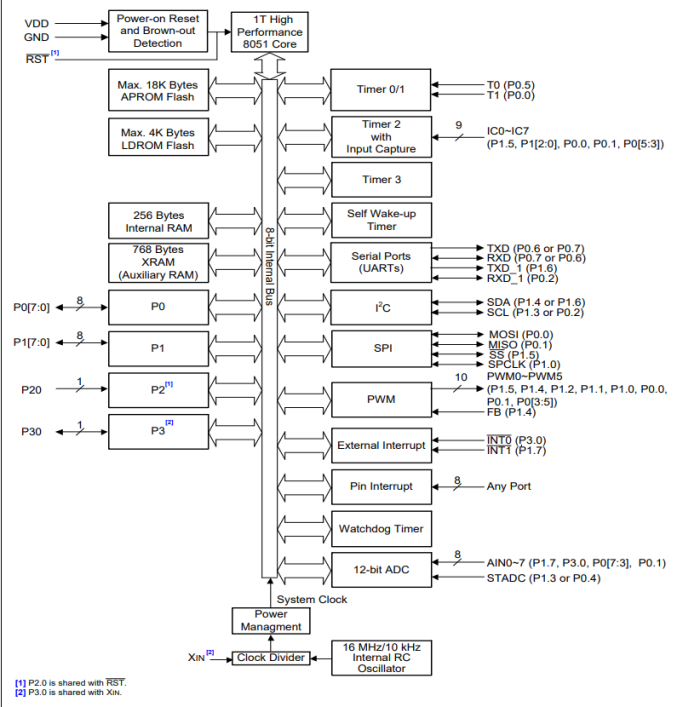

方框圖

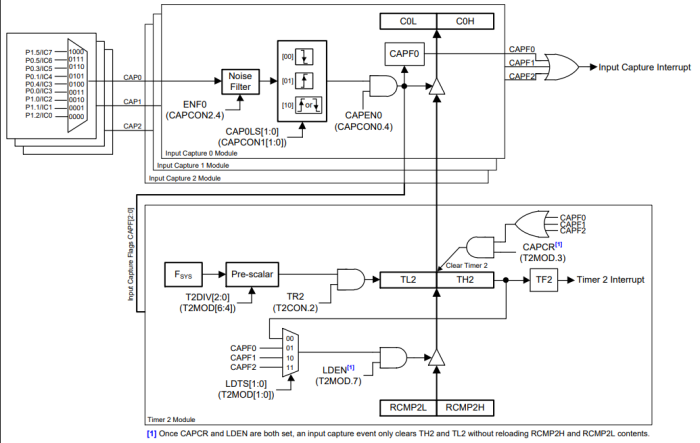

定時器2自動重新加載模式和輸入捕獲模塊功能框圖
