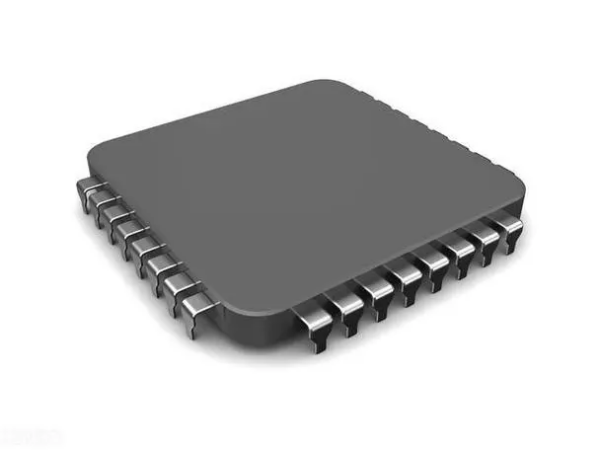

單片機芯片如何區分好壞判斷技巧
如今半導體行業越來越熱門，市面上的單片機芯片錯綜復雜，如不注意區分好壞，將有可能損失慘重。本文小編告訴你一些采購單片機芯片的技巧，教你如何判斷它的好壞。
一、判斷芯片是否原廠生產
1、原裝貨：一般是原廠生產的，分為原裝進口或原裝國產；
2、散新貨：一般不是原廠生產的，是其他的芯片廠家打著某某原裝品牌的名號，也就是假貨。雖然采購的成本可能會比較低，但是產品質量無法充分得到保障；
3、翻新貨：這一類產品的確是原廠生產的，但是已經使用過了的。是經過技術處理翻新之后，再進行售賣。
二、區分好壞的技巧
1、印字區分：原裝的大多數的芯片都是采用激光打標印字，字跡清晰且不顯眼，并且不易擦除。相反翻新的芯片因經過特殊處理，存在位置不正、容易擦除過印字模糊等效果；
2、引腳區分：原裝芯片的引腳大多數都是銀粉色，有一股磨砂的視覺效果且完整無擦痕。相反翻新的因為使用過它的引腳會呈現亮銀色，因為它是經過鍍錫處理后的視覺效果；
3、表面外殼區分：原裝芯片的表面會有一些細小的紋路，跟引腳一樣會有磨砂的感覺。相反翻新的看起來平滑發亮，無塑膠的磨砂效果。
4、絲印區分：如今很多的原廠已取消了該操作。很多翻新的芯片為了節約成本，直接將表面使用絲印工藝進行覆蓋，能夠大幅度地節約成本。絲印的字會稍微高于芯片的表面，手的觸感會有稍微突出的感覺；
