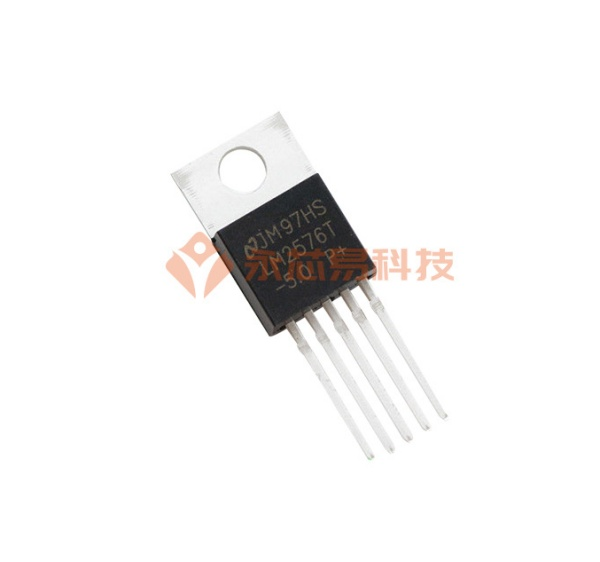

德州儀器LM2576T-5.0/NOPB開關穩壓器的工作原理、參數、應用和引腳封裝圖
德州儀器LM2576T-5.0/NOPB電源芯片是一款功能強大且廣泛應用于電力管理領域的重要元件。它提供了穩定可靠的電源輸出，適用于各種電子設備和應用。本文將詳細介紹LM2576T-5.0/NOPB芯片的特點和用途，幫助讀者了解并正確使用該芯片。
首先，讓我們了解LM2576T-5.0/NOPB芯片的主要特點。該芯片采用了高效的開關穩壓器工作原理，能夠將高輸入電壓轉換為穩定的5V輸出。這使得LM2576T-5.0/NOPB芯片非常適合用于電子設備中，如通信設備、計算機和消費電子產品等。此外，芯片還具有過載保護、過溫保護和短路保護等功能，確保了系統的安全性和穩定性。
為了正確應用LM2576T-5.0/NOPB芯片，以下是一些使用該芯片時應注意的關鍵要點。首先，根據不同應用場景和需求，選擇合適的輸入和輸出電壓。其次，合理設計電路布局，確保信號和電源的穩定傳輸。此外，應注意芯片的散熱，避免超過額定溫度范圍，以保證芯片的工作壽命和性能。
特征
輸出電壓：5V
可調版本輸出電壓范圍：1.23V 至 37V（高壓版本 為 57V），在線路和負載條件下可承受最大 ±4% 的 容差
額定輸出電流為 3A
寬輸入電壓范圍：40V，高壓版本可達到 60V
只需要四個外部元件
52kHz 固定頻率內部振蕩器
TTL 關斷功能、低功耗待機模式
高效率
使用現成的標準電感器
應用
電機驅動器
商用網絡和服務器 PSU
電器
測試和測量設備

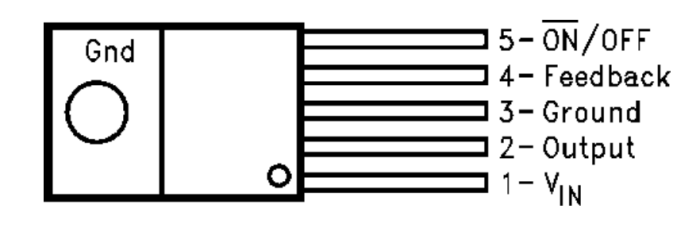

引腳圖

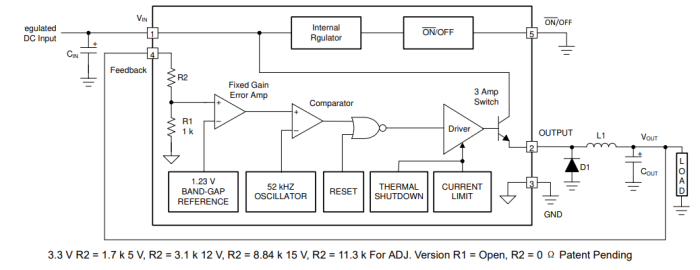

功能框圖

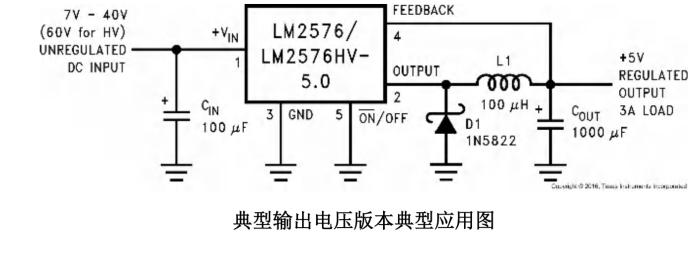

典型輸出電壓版本典型應用圖
相關推薦
-
-

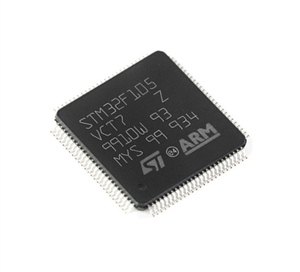

意法半導體STM32F105VCT7微控制器工作原理、參數、應用、原理圖以及引腳封裝圖
