【電子元器件科普】什么是TVS二極管（ESD保護二極管）？
TVS二極管（ESD保護二極管）是一種齊納二極管。它是用于解決靜電放電（ESD）問題的二極管。它可以保護集成電路和其它電路，以免USB線路的高壓靜電放電進入電路。
TVS二極管將吸收接口、外部端子等的異常電壓，防止電路故障并保護器件。它適用于吸收和抑制靜電或短脈沖電壓。

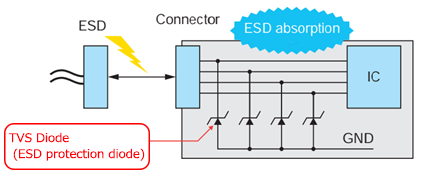

圖2-5（a）TVS二極管的使用示例

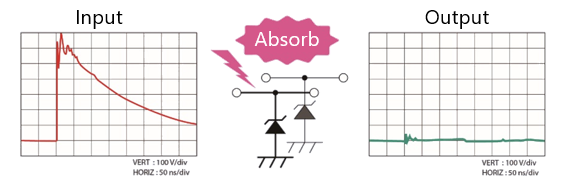

采用TVS二極管（ESD保護二極管），可吸收侵入性的ESD，防止電路故障，保護IC等器件！

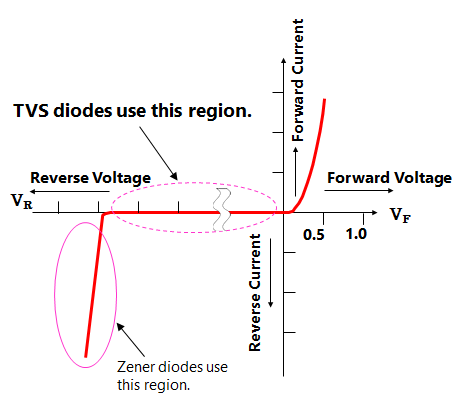

圖2-5（b）TVS二極管的電特性
相關推薦
-
-
運算放大器和普通放大器的區別！
運算放大器和普通放大器的區別，你真的知道嗎？運算放大器和普通放大器雖然都是電子電路中常見的放大器，但實際上它們有很大的區別。下面我們就來看看它們的不同之處。什么是運算放大器？運算放大器是一種專門用于運算的放大器，它的特點是具有高增益、高輸入阻抗和低輸出阻抗。它主要應用于模擬信號處理、運算放大器電路、濾波電路和自動控制電路等領域。運算放大器的主要特點：1. 高增益：運算放大器的增益非常高，一般為10^5 ~ 10^8，這使得它可以對微弱信號進行放大，從而提高信噪比。2. 高輸入阻抗：運算放大器的輸入阻抗非常高，一般為10^9 ~ 10^12Ω，這使得它可以對輸入信號進行高效轉換，避免了信號損失。3. 低輸出阻抗：運算放大器的輸出阻抗非常低，一般為幾十歐姆，這使得它可以輸出大電流，從而提高了信號的傳輸能力。什么是普通放大器？普通放大器是一種常見的電子元器件，它的主要作用是對電路中的信號進行放大和處理。普通放大器可以分為直流放大器和交流放大器兩種類型。直流放大器主要用于放大直流信號，而交流放大器主要用于放大交流信號。普通放大器的主要特點：1. 低增益：普通放大器的增益一般比較低，一般為10 ~ 100，這使得它只能對較大的信號進行放大。2. 低輸入阻抗：普通放大器的輸入阻抗一般比較低，一般為幾千歐姆到幾十萬歐姆，這使得它對輸入信號的轉換效率比較低。3. 高輸出阻抗：普通放大器的輸出阻抗一般比較高，一般為幾千歐姆到幾十萬歐姆，這使得它輸出的電流比較小，傳輸能力不如運算放大器。運算放大器和普通放大器雖然都是放大器，但它們的特點和應用場景卻有很大的不同。在實際應用中，我們需要根據具體需求來選擇合適的放大器，才能達到更好的信號處理和傳輸效果。
-
-
德州儀器TPS3824-25DBVR監控和復位芯片的工作原理、應用以及引腳方框圖
德州儀器TPS3824-25DBVR監控器主要為 DSP 以及基于處理器的系 統提供電路初始化和計時監控等功能。上電期間， RESET 會在電源電壓 VDD 超出 1.1V 時置為有效。因 此 VDD 保持在閾值電壓 VIT? 以下，電源電壓監控器就 會監測 VDD 并將 RESET 保持為低電平有效。內部計 時器將會延遲輸出恢復至無效狀態（高電平）的時間， 以確保系統正常復位。延時時間 td 始于 VDD 上升至高 于閾值電壓 (VIT? + VHYS) 之后。當電源電壓降到閾值 電壓 VIT? 以下時，輸出再次變為有效狀態（低電 平）。無需外部組件。該系列中的所有器件均具有一個 通過內部分壓器設定的固定檢測閾值電壓 VIT–。 TPS3824-25DBVR還提供 200ms (TPS3820) 1.6s 的看門狗超時 選項。特性 ? 上電復位發生器具有 200ms（TPS3824 ）? 低電平有效（TPS3824）、高電平有效（TPS3824） 均支持復位輸出? 電源電壓監控范圍： 2.5V? 看門狗計時器（TPS3824）? 電源電流為 15μA（典型值）? 5 引腳 SOT-23 封裝? 溫度范圍：?40°C 至 85°C應用 ? DSP、微控制器或微處理器 ? 工業設備 ? 可編程控制 ? 汽車系統 ? 便攜式和電池供電類設備 ? 智能儀表? 無線通信系統 ? 筆記本電腦和臺式機典型應用原理圖功能框圖引腳圖
