意法半導體STM32F401CEU6TR微控制器的工作原理、應用、參數以及封裝引腳圖

來源：ST意法半導體| 發布日期：2023-12-15 15:57

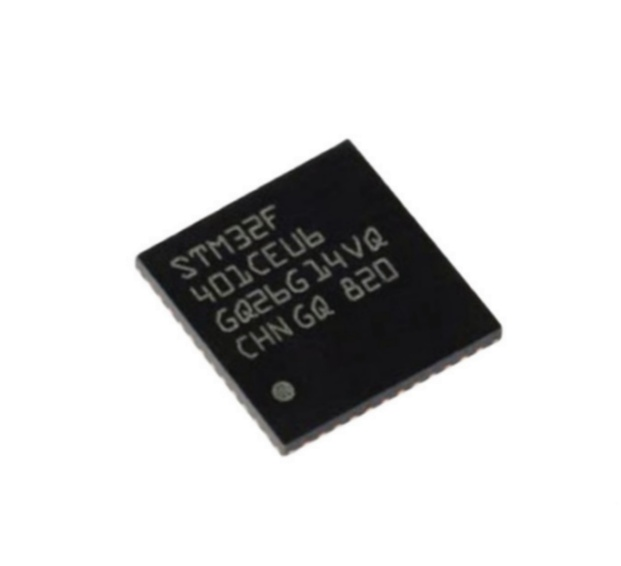

ST(意法半導體)的型號STM32F401CEU6TR屬于32位MCU微控制器，基于高性能ARM?Cortex?-M4 32位RISC內核，工作頻率高達84MHz。其Cortex?-M4內核具有浮點單元(FPU)單精度，支持所有ARM單精度數據處理指令和數據類型。它還實現了一整套DSP指令和增強應用程序安全性的內存保護單元(MPU)。

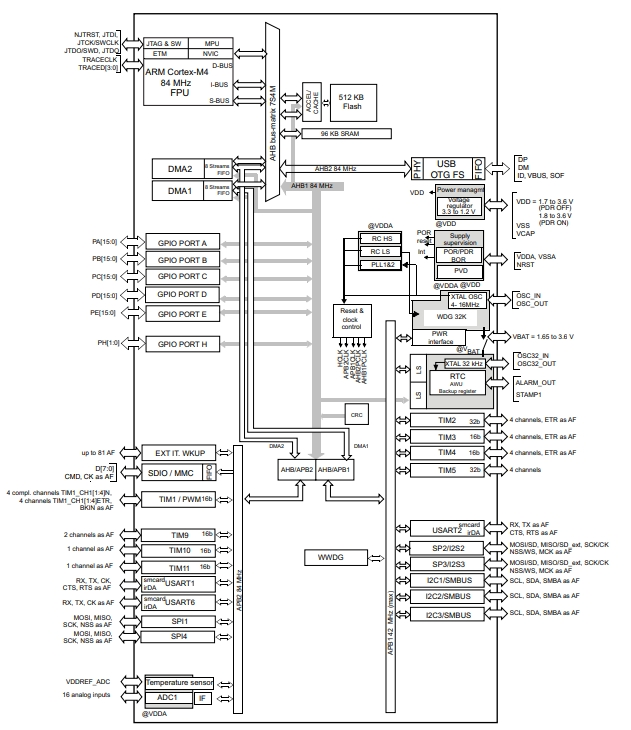

STM32F401CEU6TR包含高速嵌入式存儲器(512KB閃存，96KB SRAM)，以及連接到兩條APB總線、兩條AHB總線和32位多AHB總線矩陣的大量增強型I/O和外圍設備。

STM32F401CEU6TR提供一個12位ADC、一個低功耗RTC、六個通用16位定時器，包括一個用于電機控制的PWM定時器和兩個通用32位定時器。它們還具有標準和高級通信接口。

STM32F401CEU6TR的功能特點

1、高性能處理器：STM32F401CEU6TR采用ARM Cortex-M4內核，最高主頻達到84MHz，具有高性能運算能力和高處理效率。它支持浮點運算單元(FPU)，能夠處理復雜的算法和數據運算。

2、豐富的存儲空間：STM32F401CEU6TR內部集成了512KB的閃存和96KB的SRAM，可以存儲大量的程序代碼和數據。此外，它還支持外部擴展的存儲器，如SD卡、EEPROM等。

3、多種通信接口：STM32F401CEU6TR具有多種通信接口，包括SPI、I2C、USART、CAN和USB等。這些接口使其能夠與其他外設和設備進行數據交換和通信，廣泛應用于物聯網、工業控制和通信等領域。

4、豐富的外設：STM32F401CEU6TR內部集成了多種外設，如定時器、PWM輸出、ADC/DAC轉換器、GPIO引腳等，可以滿足各種應用需求。同時，它還支持多種模擬和數字信號處理功能，如模擬濾波、電流檢測等。

5、低功耗設計：STM32F401CEU6TR采用低功耗設計，具有多種低功耗模式，可有效節省能源。它還具有事件觸發器和休眠模式等功能，可以在不需要運行時降低功耗，延長電池壽命。

6、強大的開發生態系統：意法半導體提供了豐富的開發工具和軟件庫，如STM32CubeMX和STM32Cube軟件包，可快速開發和調試應用程序。

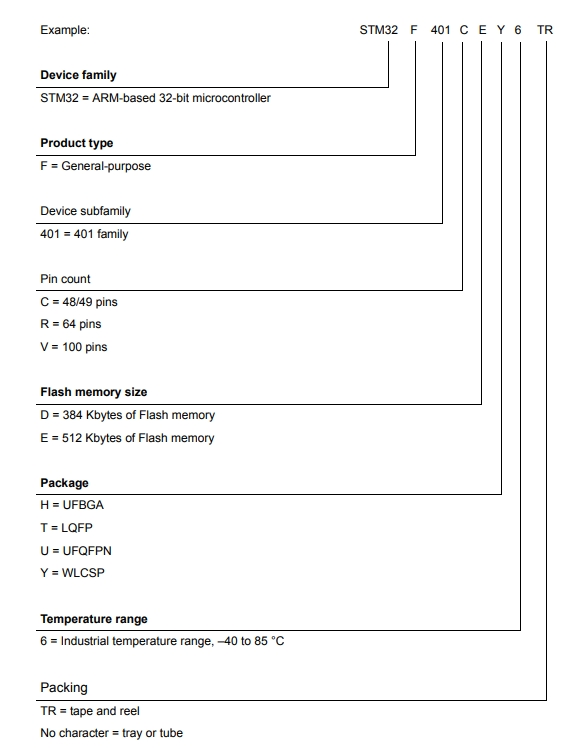

STM32F401CEU6TR的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

程序存儲容量 512KB(512K x 8)

品牌：ST(意法半導體)

程序存儲器類型閃存

封裝：48-UFQFPN(7x7)

RAM大小：96K x 8

商品標簽：通用類MCU

電壓-供電(Vcc/Vdd)：1.7V ~ 3.6V

核心處理器：ARM Cortex-M4

數據轉換器：A/D 10x12b

內核規格：32-位

振蕩器類型：內部

速度：84MHz

工作溫度：-40°C ~ 85°C(TA)

連接能力：I2C，IrDA，LINbus，SDIO，SPI，UART/USART，USB OTG

安裝類型：表面貼裝型

外設：欠壓檢測/復位，DMA，I2S，POR，PWM，WDT

基本產品編號：STM32F401

I/O數：36

STM32F401CEU6TR的應用領域

STM32F401CEU6TR是一款32位的ARM Cortex-M4內核微控制器，其主要應用領域如下：

1、工業自動化：STM32F401CEU6TR具有較高的計算性能和豐富的外設，適用于各種工業自動化應用，如PLC(可編程邏輯控制器)、工業通信、廠商自動化等。

2、消費電子：STM32F401CEU6TR具備低功耗和高性能的特點，適用于消費電子產品，如智能家居、智能電視、音頻設備、嵌入式系統等。

3、通信和網絡設備：STM32F401CEU6TR集成了多個外設，包括以太網、CAN總線、USB、UART等，并支持多種通信協議，如TCP/IP、Modbus等，適用于通信和網絡設備的開發，如路由器、交換機、網關、傳感器節點等。

4、醫療設備：STM32F401CEU6TR的高性能、低功耗和豐富的外設功能，適用于醫療設備的開發，如醫療監護儀、診斷設備、手持設備等。

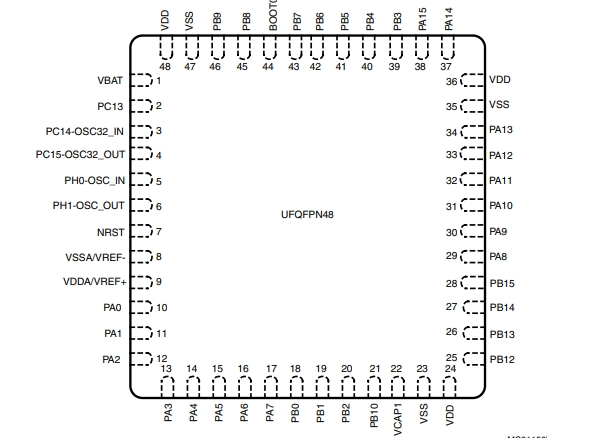

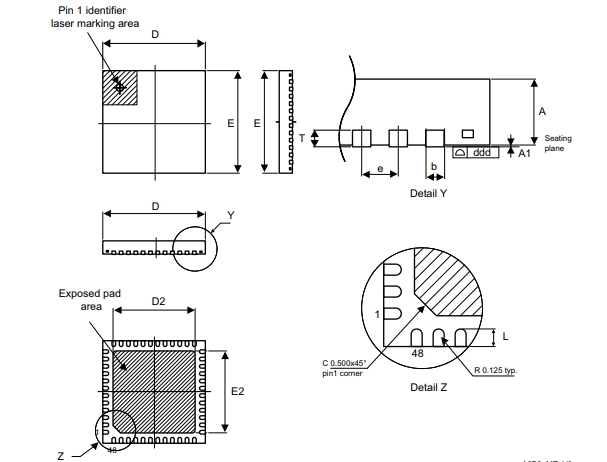

STM32F401CEU6TR的引腳封裝圖
