一文讀懂英飛凌TLE9842QX單片機的工作原理、參數、應用領域及引腳封裝圖

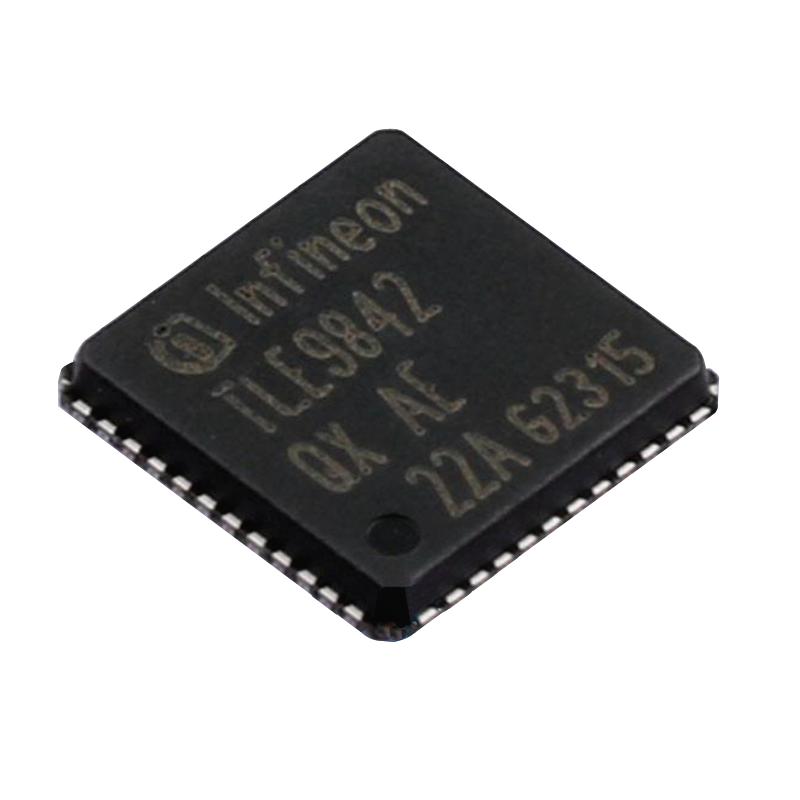

Infineon(英飛凌)生產的型號TLE9842QX屬于MCU微控制器，也是汽車LIN收發器和電源開關，集成了Arm?Cortex?-M0內核、繼電器驅動器、高邊開關、LIN收發器和電源系統，使設備能夠在車輛電池級別運行。TLE984x系列具有36kb到64kB的閃存容量，為客戶提供可伸縮性，同時具有引腳兼容器件。
TLE9842QX是專門為應用于各種LIN從屬器件而設計的，其中使用小包裝和最部元件是必不可少的。TLE9842QX采用無引腳VQFN-48封裝，可節省電路板空間。
TLE9842QX的功能特點
1、Arm? Cortex?-M0MCU；
2、系統時鐘高達25MHz；
3、36kB閃存，包括4K EEPROM仿真；
4、2KB RAM；
5、1個高邊和2個低邊開關，具有PWM功能；
6、5V電源輸出；
7、集成LIN收發器，與LIN標準2.2和SAE J2602兼容 - 支持通過LIN進行快速編程；
8、具有7個通道的8位ADC，可進行電壓和溫度監控；
9、具有13個通道的10位ADC(6個模擬輸入，5個HV監控輸入和電池感測)；
10、片內振蕩器和PLL；
11、PWM信號發生器和16位定時器。
TLE9842QX的應用領域
TLE9842QX主要適用于汽車和工業領域的電機驅動控制應用，具體的應用領域包括但不限于：
1、汽車電動助力轉向系統：TLE9842QX可用于電動助力轉向系統中的電機驅動控制，實現精準的轉向力反饋和控制。
2、汽車電動泵控制：在汽車的發動機冷卻、汽油泵以及制動系統中，TLE9842QX可用于驅動電機來實現精確的泵控制。
3、汽車電動窗控制：TLE9842QX也可應用于汽車的電動窗控制系統，實現窗戶的自動升降功能。
4、工業自動化設備：在工業領域，TLE9842QX可用于各種電機驅動控制應用，例如傳送帶、泵和風扇等自動化設備的控制。
三、TLE9842QX的中文參數
品牌：Infineon(英飛凌)
接口：LIN，SSI，UART
I/O 數：10
封裝：PG-VQFN-48
電壓 - 供電：3V ~ 28V
包裝：圓盤
工作溫度：-40°C ~ 150°C(TJ)
核心處理器：ARM? Cortex?-M0
安裝類型：表面貼裝型
程序存儲器類型：FLASH(36kB)
封裝/外殼：48-VFQFN 裸露焊盤
控制器系列：-
供應商器件封裝：PG-VQFN-48-31
RAM 大小：2K x 8
TLE9842QX的引腳圖
TLE9842QX的原理圖
TLE9842QX的封裝圖
