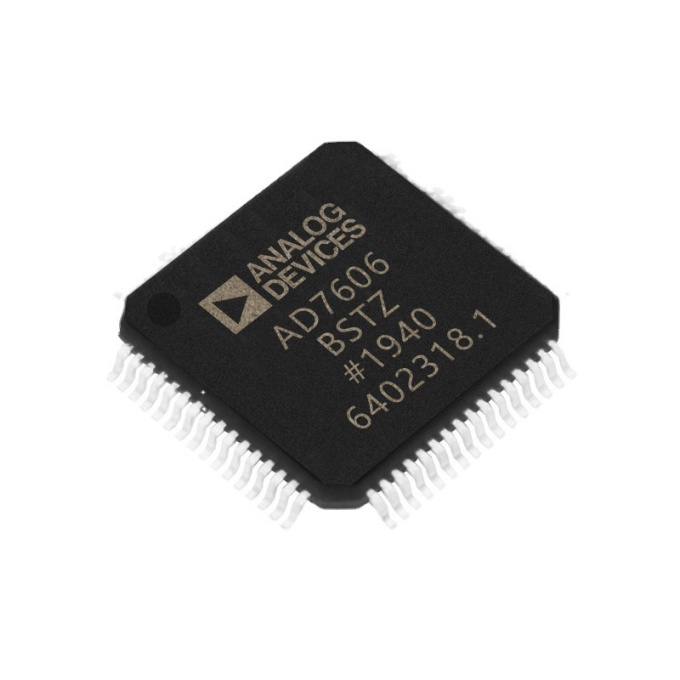

亞德諾AD7606BSTZ是8位通道同步采樣模數數據采集系統(DAS)。器件內置模擬輸入箝位保護、二階抗混疊濾波器、跟蹤保持放大器、16位電荷再分配逐次逼近型模數轉換器(ADC)、靈活的數字濾波器、2.5 V基準電壓源、基準電壓緩沖以及高速串行和并行接口。

AD7606BSTZ采用5V單電源供電，可以處理±10V和±5V真雙極性輸入信號，同時所有通道均能以高達200kSPS的吞吐速率采樣。輸入箝位保護電路可以耐受最高達±16.5 V的電壓。無論以何種采樣頻率工作，AD7606BSTZ的模擬輸入阻抗均為1 MΩ。 它采用單電源工作方式，具有片內濾波和高輸入阻抗，因此無需驅動運算放大器和外部雙極性電源。AD7606BSTZ抗混疊濾波器的3dB截止頻率為22kHz;當采樣速率為200kSPS時，它具有40dB抗混疊抑制特性。靈活的數字濾波器采用引腳驅動，可以改善信噪比(SNR),并降低3 dB帶寬。

AD7606BSTZ特性

8路同步采樣輸入

真雙極性模擬輸入范圍:±10V、±5 V

5 V單模擬電源，VDRIVE: 2.3 V至5 V

完全集成的數據采集解決方案

模擬輸入箝位保護

具有1 MΩ模擬輸入阻抗的輸入緩沖器

二階抗混疊模擬濾波器

片內精密基準電壓及緩沖

16位、200kSPS ADC(所有通道)

通過數字濾波器提供過采樣功能

靈活的并行/串行接口

SPI/QSPI TM/MICROWIRE TM/DSP兼容

性能

模擬輸入通道提供7 kV ESD額定值

95.5 dB SNR, -107 dB THD

±0.5 LSB INL, ±0.5 LSB DNL

低功耗:

100mW

待機模式: 25 mW

64引腳LQFP封裝

品牌：ADI亞德諾

AD7606BSTZ應用

電力線監控和保護系統

多相電機控制

儀表和控制系統

多軸定位系統

數據采集系統(DAS)

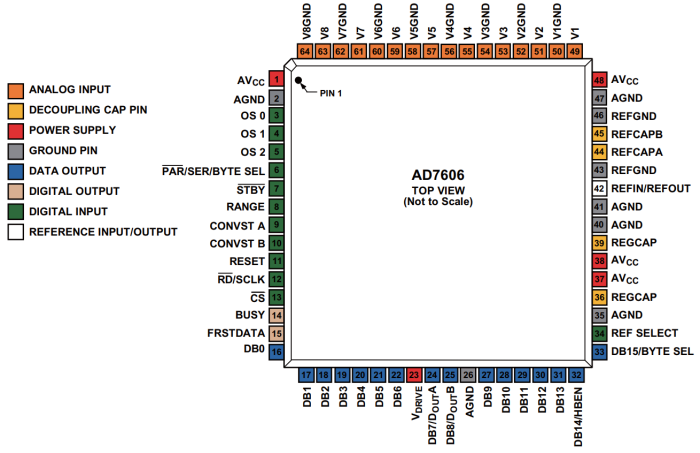

AD7606BSTZ的引腳圖

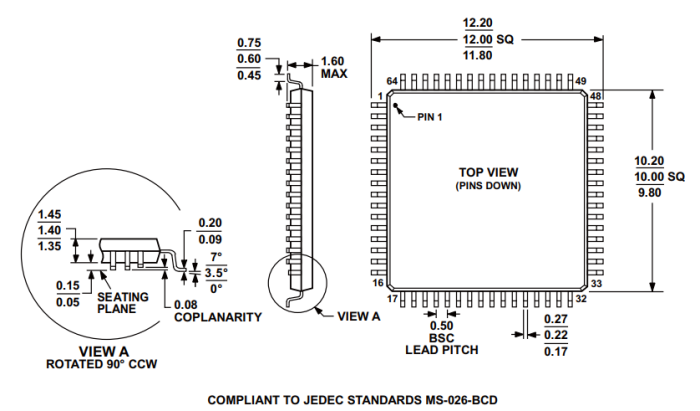

AD7606BSTZ的封裝圖

AD7606BSTZ典型連接圖

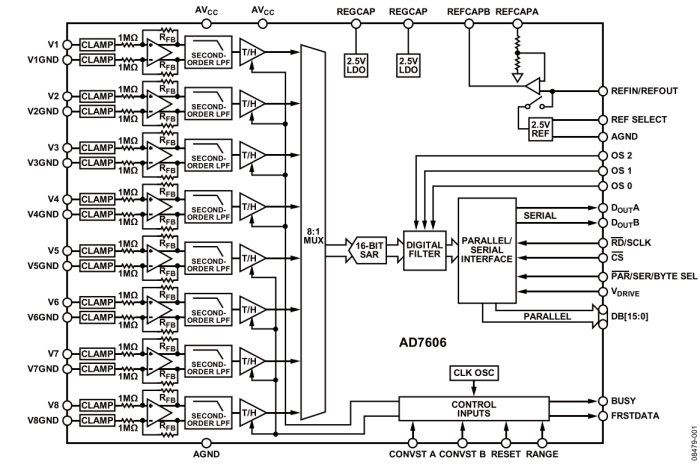

AD7606BSTZ的功能框圖
