LM358B 和 LM2904B 器件是行業標準運算放大器 LM358 和 LM2904 的下一代版本，其中包括兩個高壓 (36V) 運算放大器。這些器件為成本敏感型應用提供了 卓越的價值，其特性包括低偏移（300μV，典型值）、 對地共模輸入范圍和高差分輸入電壓能力。 LM358B 和 LM2904B 運算放大器利用單位增益穩定 性、更低的失調電壓（最大值為 3mV；LM358BA 和LM2904BA 的最大值為 2mV）和更低的靜態電流（每 個放大器為 300μA，典型值）等增強型特性簡化了電 路設計。高 ESD（2kV，HBM）和集成 EMI 以及射頻 濾波器可支持將 LM358B 和 LM2904B 器件用于更嚴 苛、更具環境挑戰性的應用。 LM358B 和 LM2904B 放大器采用微型封裝（如 SOT23-8 ） ， 以及行業標準封裝 （ 包 括 SOIC 、 TSSOP 和 VSSOP）。

LM358DR中文參數

品牌：TI德州儀器

類目：運算放大器

放大器數：雙路

壓擺率(SR)：0.3V/us

輸入偏置電流(Ib)：20nA

增益帶寬積(GBP)：700kHz

輸出電流：40mA

每個通道供電電流：1mA

工作溫度：0℃~+70℃

放大器類型：通用
電路數：2
壓擺率：0.3 V/μs
增益帶寬積：700kHz
電流 - 輸入偏置：20nA
電壓 - 輸入失調：3mV
電流 - 電源：1mA
電流 - 輸出/通道：30mA
電壓 - 電源，單/雙（±）：3 V ~ 32 V，±1.5 V ~ 16 V
工作溫度：0°C ~ 70°C
安裝類型：表面貼裝
封裝/外殼：8-SOIC（0.154"，3.90mm 寬）
供應商器件封裝：8-SOIC

LM358DR特性

? 3V 至 36V 的寬電源電壓范圍（B、BA 版本）

? 靜態電流：300 μA/通道（B、BA 版本）

? 單位增益帶寬為 1.2 MHz（B、BA 版本）

? 共模輸入電壓范圍包括接地，支持近地直接感測

? 25°C 時的最大輸入失調電壓為 2 mV（BA 版本）

? 25°C 時的最大輸入失調電壓為 3 mV（A、B 版 本）

? 內部射頻和 EMI 濾波器（B、BA 版本）

? 對于符合 MIL-PRF-38535 標準的產品，所有參數 均經過測試，除非另有說明。對于所有其他產品， 生產流程不一定包含對所有參數的測試。

LM358DR應用

? 商用網絡和服務器電源單元

? 多功能打印機

? 電源和移動充電器

? 電機控制：交流感應、有刷直流、無刷直流、高 壓、低壓、永磁和步進電機

? 臺式計算機和主板

? 室內外空調

? 洗衣機、烘干機和冰箱

? 交流逆變器、串式逆變器、中央逆變器和變頻器

? 不間斷電源

? 電子銷售點系統

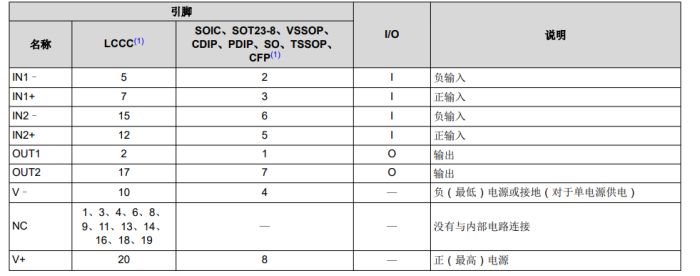

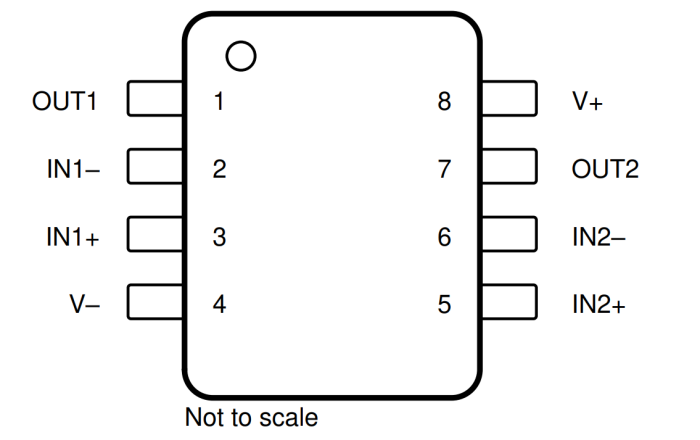

LM358DR的引腳和引腳功能

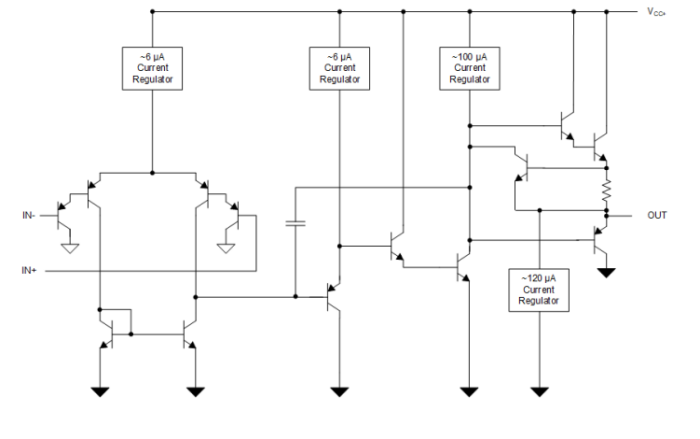

LM358DR的原理圖

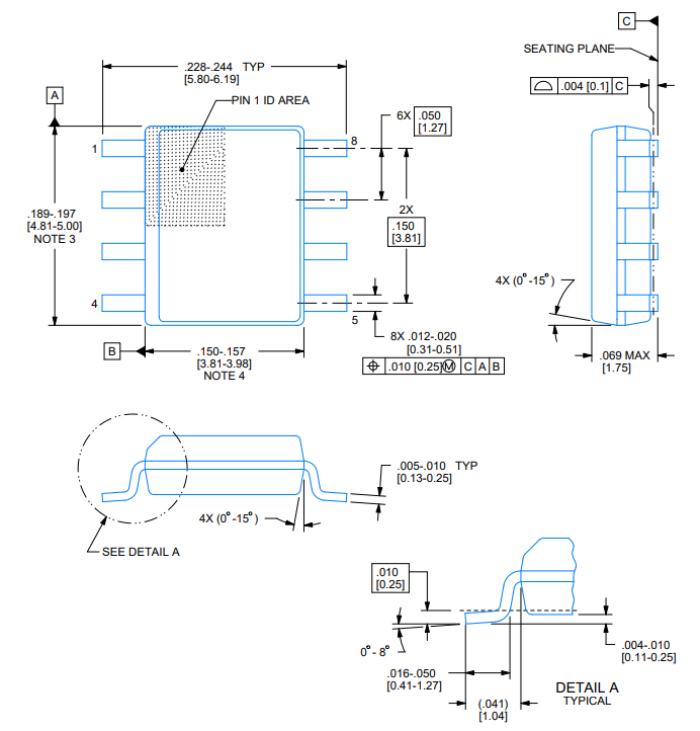

LM358DR的封裝
