一文看懂STM32H745IIK6微控制器優缺點、參數、應用和引腳封裝

來源：意法半導體| 發布日期：2023-12-20 11:11

ST(意法半導體)生產的型號STM32H745IIK6屬于32位MCU微控制器，采用高性能Arm?Cortex?-M7和Cortex?M4 32位RISC內核。Cortex?-M7內核的工作頻率高達480 MHz，Cortex?M4內核的工作速度高達240MHz。這兩個內核都具有浮點單元(FPU)，支持Arm?單精度和雙精度(Cortex?-M7內核)操作和轉換(符合IEEE 754)，包括一整套DSP指令和一個內存保護單元(MPU)，以增強應用程序的安全性。

意法半導體STM32H745IIK6包含高速嵌入式存儲器，具有高達2M字節的雙組閃存、高達1M字節的RAM(包括192 KB的TCM RAM、高達864 KB的用戶SRAM和4 KB的備份SRAM)，以及連接到APB總線、AHB總線、，2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。

STM32H745IIK6都提供三個ADC、兩個DAC、兩個超低功耗比較器、一個低功耗RTC、一個高分辨率定時器、12個通用16位定時器、兩個用于電機控制的PWM定時器、五個低功耗定時器、一個真隨機數發生器(RNG)。該設備支持用于外部∑-Δ調制器(DFSDM)的四個數字濾波器。它們還具有標準和高級通信接口。

意法半導體STM32H745IIK6的功能特點

1、雙核ARM Cortex-M7和Cortex-M4處理器：STM32H745IIK6集成了兩個主頻高達480MHz的處理器核心，Cortex-M7和Cortex-M4。這種雙核架構使得該微控制器能夠?qū)崿F(xiàn)高性能的數據處理和實時任務處理，同時還能夠執行低功耗任務，從而適用于廣泛的應用場景。

2、大容量存儲器：STM32H745IIK6配備了1MB的閃存和1MB的RAM，同時還具有外部存儲器接口，支持外部SDRAM或NAND/NOR閃存，這使得它能夠處理大規模的數據和復雜的應用程序。

3、多種外設接口：STM32H745IIK6集成了多種外設接口，包括USB、Ethernet、CAN、SPI、I2C等，同時還支持多種通信協議和接口標準，從而滿足了不同應用場景的連接需求。

4、安全性保障：STM32H745IIK6具有硬件安全性功能，包括加密引擎、安全存儲器和安全引導功能，能夠保護應用程序和數據的安全性，同時還支持安全引導和固件升級，從而使得設備具備更高的安全性。

5、多種功耗模式：STM32H745IIK6支持多種功耗模式，包括運行模式、低功耗模式和睡眠模式，能夠根據實際需求靈活調整功耗，延長電池壽命，同時還支持快速喚醒，滿足實時響應的要求。

意法半導體STM32H745IIK6的應用領域

STM32H745IIK6是一款高性能的ARM Cortex-M7內核微控制器，它具有豐富的外設和功能，適用于許多不同的應用領域，其主要應用領域如下：

1、工業應用：STM32H745IIK6可用于工業自動化、智能儀表、運動控制、工業通信和工業物聯網等領域。其強大的計算能力和豐富的外設可以滿足工業應用對高性能、高可靠性和高效率的要求。

2、消費類電子產品：STM32H745IIK6還適用于消費類電子產品，如智能家居設備、智能手持設備、健康監測設備和智能穿戴設備等。其高性能和低功耗特性使其成為消費類電子產品的理想選擇。

4、通信設備：在通信設備領域，STM32H745IIK6可以用于無線通信基站、通信控制器、調制解調器、網絡路由器和網絡交換機等設備。其豐富的外設和高性能處理能力可以滿足通信設備對快速數據處理和高速通信的要求。

5、醫療設備：STM32H745IIK6也可應用于醫療設備領域，如醫療影像設備、心率監測器、血糖監測器和智能醫療設備等。其可靠性和低功耗特性適合于醫療設備對精準性能和長時間運行的要求。

意法半導體STM32H745IIK6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

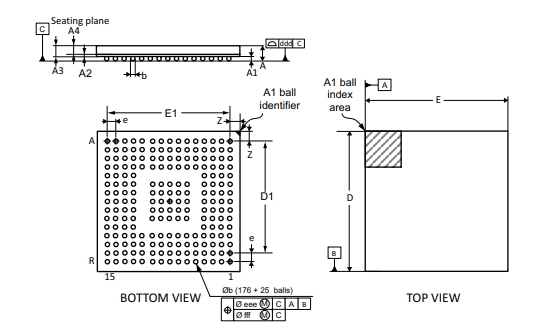

封裝：176+25UFBGA(10x10)

包裝：托盤

核心處理器：ARM Cortex-M4，Cortex-M7

內核規格：32 位雙核

速度：240MHz，480MHz

連接能力：CANbus，EBI/EMI，以太網，I2C，IrDA，LINbus，MDIO，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，SWPMI，UART/USART，USB OTG

外設：欠壓檢測/復位，DMA，I2S，LCD，POR，PWM，WDT

I/O數：128

程序存儲容量：2MB(2M x 8)
