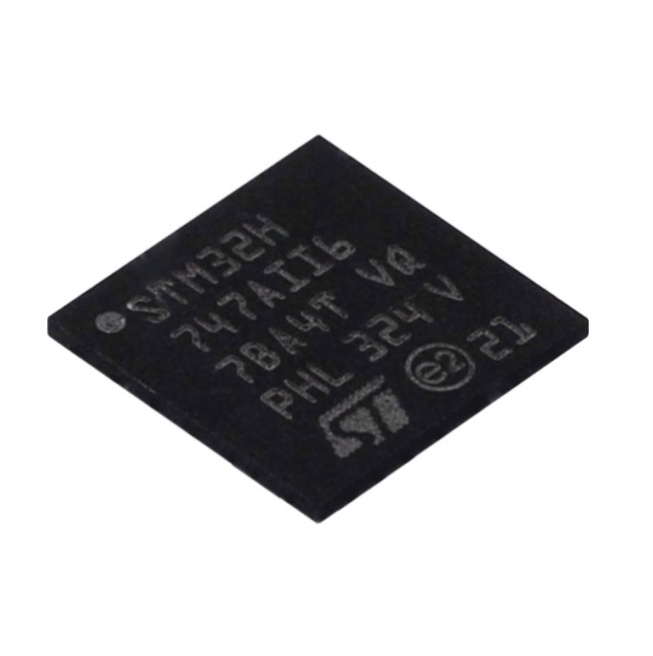

ST(意法半導體)的型號STM32H747AII6(點擊立即詢價)屬于32位MCU微控制器，采用高性能Arm?Cortex?-M7和Cortex?M4 32位RISC內核。Cortex?-M7內核的工作頻率高達480 MHz，Cortex?M4內核的工作速度高達240 MHz。這兩個內核都具有浮點單元(FPU)，支持Arm?單精度和雙精度(Cortex?-M7內核)操作和轉換(符合IEEE 754)，包括一整套DSP指令和一個內存保護單元(MPU)，以增強應用程序的安全性。

STM32H747AII6包含高速嵌入式存儲器，具有高達2M字節的雙組閃存、高達1M字節的RAM(包括192 KB的TCM RAM、高達864KB的用戶SRAM和4KB的備份SRAM)，以及連接到APB總線、AHB總線、2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。

STM32H747AII6提供三個ADC、兩個DAC、兩個超低功耗比較器、一個低功耗RTC、一個高分辨率定時器、12個通用16位定時器、兩個用于電機控制的PWM定時器、五個低功耗定時器、一個真隨機數發生器(RNG)。該設備支持用于外部∑-Δ調制器(DFSDM)的四個數字濾波器。它們還具有標準和高級通信接口。

STM32H747AII6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

系列：STM32H7

安裝類型：表面貼裝

封裝/外殼：UFBGA169

工作溫度：-40℃~+85℃

接口：CANbus, EBI/EMI, Ethernet, I2C, IrDA, LINbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USART, USB OTG

零件狀態：Active

CPU內核：ARM Cortex-M4, Cortex-M7

主頻速度(Max)：240,480MHz

I/O數：168

程序空間容量：2MB

程序空間類型：閃存

工作電壓(范圍)：1.62V~3.6V

內存RAM容量：1x8MB

內核規格：32Bit

STM32H747AII6的功能特點

1、處理器核心：采用ARM Cortex-M7和Cortex-M4雙核處理器，最高主頻可達480MHz，提供強大的處理能力和性能。

2、存儲器：具備2MB的Flash存儲器和1MB的RAM，可用于存儲程序代碼和數據。

3、外設接口：提供豐富的外設接口，包括UART、SPI、I2C、USB、以太網等，可以與其他設備進行通信和數據交換。

4、ADC和DAC：內置12位的模擬數字轉換器(ADC)和12位的數字模擬轉換器(DAC)，可用于模擬信號的采集和輸出。

5、定時器：支持多個定時器，包括通用定時器和高級定時器，用于進行精確的定時和脈沖控制。

6. 安全性：具備硬件加密和身份認證功能，可在系統級別保護數據的安全。

7. 低功耗：支持多種低功耗模式，可有效延長電池壽命和降低系統功耗。

8. 高級調試功能：支持JTAG和SWD調試接口，方便調試和開發。

STM32H747AII6的應用領域

STM32H747AII6是一款高性能32位MCU，廣泛應用于各個領域的嵌入式系統和物聯網應用，其主要應用領域如下：

工業自動化：STM32H747AII6可用于控制和監測工業設備和生產線，具有高性能和實時性能，支持多種通信協議，如CAN、Ethernet、USART等。

汽車電子：STM32H747AII6具有強大的圖形處理能力和嵌入式顯示控制器，可用于汽車儀表板、信息娛樂系統、導航系統、駕駛員輔助系統等。

家庭自動化：STM32H747AII6支持各種通信協議，如Ethernet、Wi-Fi、Bluetooth等，可用于智能家居系統，如智能照明、智能安防、智能家電等。

醫療設備：STM32H747AII6具有高性能和低功耗特性，適用于醫療設備，如血壓計、血糖儀、心率監測器等。

智能物聯網設備：STM32H747AII6適用于各種物聯網設備，如智能傳感器、智能環境監測器、智能家具等。

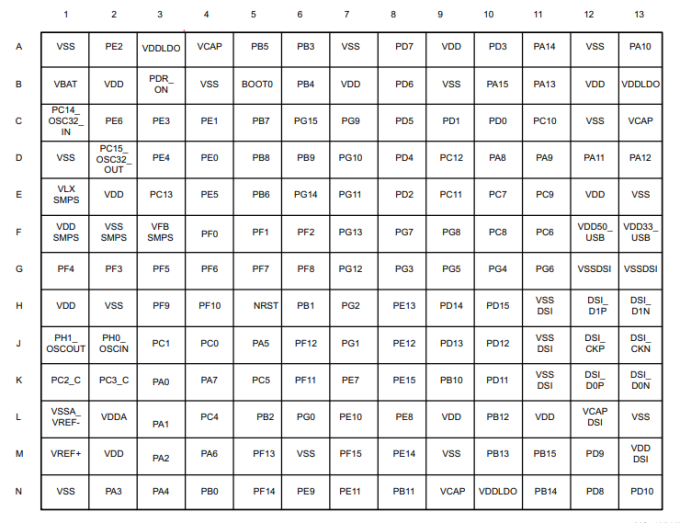

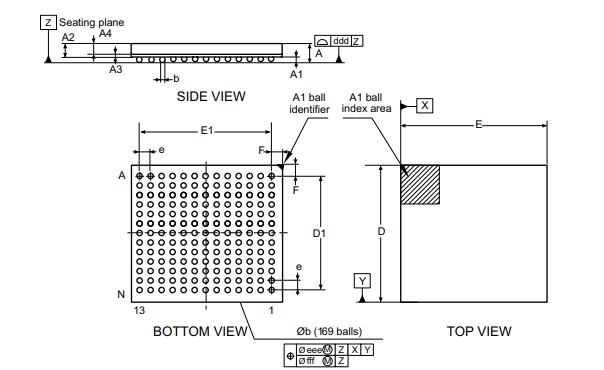

STM32H747AII6的引腳封裝圖

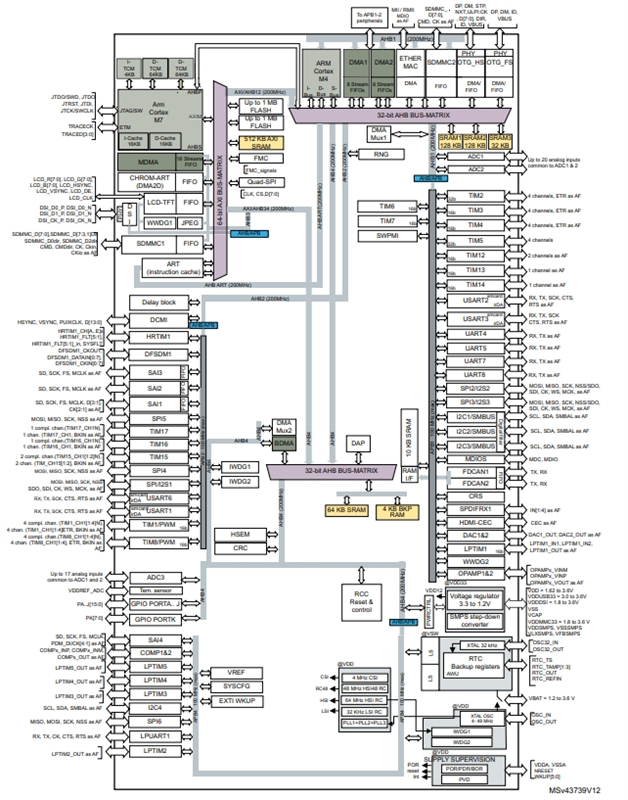

STM32H747AII6的功能方框圖

STM32H747AII6的型號解釋圖
