意法半導體STM32H753ZIT6微控制器的優缺點、參數、應用及引腳封裝圖

來源：意法半導體| 發布日期：2023-12-21 14:32

ST(意法半導體)的型號STM32H753ZIT6屬于32位MCU微控制器，采用高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達480MHz。Cortex?-M7內核具有浮點單元(FPU)，支持Arm?雙精度(符合IEEE 754)和單精度數據處理指令和數據類型。STM32H753xI設備支持全套DSP指令和內存保護單元(MPU)，以增強應用程序的安全性。

STM32H753xI設備包含高速嵌入式存儲器，具有2兆字節的雙組閃存、高達1兆字節的RAM(包括192兆字節的TCM RAM、高達864兆字節的用戶SRAM和4兆字節的備份SRAM)，以及連接到APB總線、AHB總線、，2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。

STM32H753xI設備包含提供三個ADC、兩個DAC、兩個超低功耗比較器、一個低功耗RTC、一個高分辨率計時器、12個通用16位計時器、兩個用于電機控制的PWM計時器、五個低功耗計時器、一個真隨機數發生器(RNG)和一個加密加速單元。該設備支持用于外部∑-Δ調制器(DFSDM)的四個數字濾波器。它們還具有標準和高級通信接口。

STM32H753ZIT6的功能特點

1、高性能處理器：搭載了一顆Cortex-M7內核，最高主頻為480MHz，提供強大的處理能力，適用于高性能應用場景。

2、大容量存儲器：擁有2MB的Flash存儲器和1MB的RAM，可以存儲大量的程序代碼和數據，提供靈活的資源管理。

3、多種外設接口：提供了豐富的外設接口，包括USB、UART、SPI、I2C、PWM等，方便連接各種外部設備和傳感器。

4、多通道DMA控制器：內置多通道DMA控制器，支持高速數據傳輸，提高系統效率。

5、多種功耗模式：支持多種功耗模式，包括運行模式、休眠模式和停機模式等，可以根據實際需求靈活調整功耗，延長電池壽命。

6、安全性強：具備硬件加密和校驗功能，支持安全引導和代碼保護，保障系統安全性和數據完整性。

STM32H753ZIT6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

封裝：144-LQFP(20x20)

包裝：托盤

核心處理器：ARM Cortex-M7

內核規格：32-位

速度：480MHz

連接能力：CANbus，EBI/EMI，以太網，I2C，IrDA，LINbus，MDIO，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，SWPMI，UART/USART，USB OTG

外設：欠壓檢測/復位，DMA，I2S，LCD，POR，PWM，WDT

I/O數：114

程序存儲容量：2MB(2M x 8)

程序存儲器類型：閃存

EEPROM容量：-

RAM大?。?M x 8

電壓-供電(Vcc/Vdd)：1.62V ~ 3.6V

數據轉換器：A/D 36x16b; D/A 2x12b

振蕩器類型：內部

工作溫度：-40°C ~ 85°C(TA)

安裝類型：表面貼裝型

基本產品編號：STM32H753

HTSUS：8542.31.0001

產品應用：高性能MCU

STM32H753ZIT6的應用領域

STM32H753ZIT6是一款高性能MCU微控制器，其主要應用領域如下：

1、工業自動化：STM32H7B0RBT6具有強大的計算和通信能力，可用于控制和監控工業自動化設備。它支持多種通信接口和協議，如以太網、CAN總線、Modbus等。

2、消費類電子產品：STM32H7B0RBT6可以在消費類電子產品中找到應用，包括智能家居、智能音響、游戲機、電視機等。它的高性能和豐富的外設接口使其適合處理復雜的數據計算和多媒體處理。

3、醫療設備：由于其高度集成和可靠性，STM32H7B0RBT6可用于各種醫療設備，如心電圖機、血壓計、醫療監護儀等。它還支持安全功能和外圍設備的連接，確保數據的安全和可靠性。

4、通信設備：STM32H7B0RBT6適用于各種通信設備，如無線電視機頂盒、路由器、網絡攝像頭等。它具有高速的處理能力和通信接口，可以滿足數據傳輸和處理的要求。

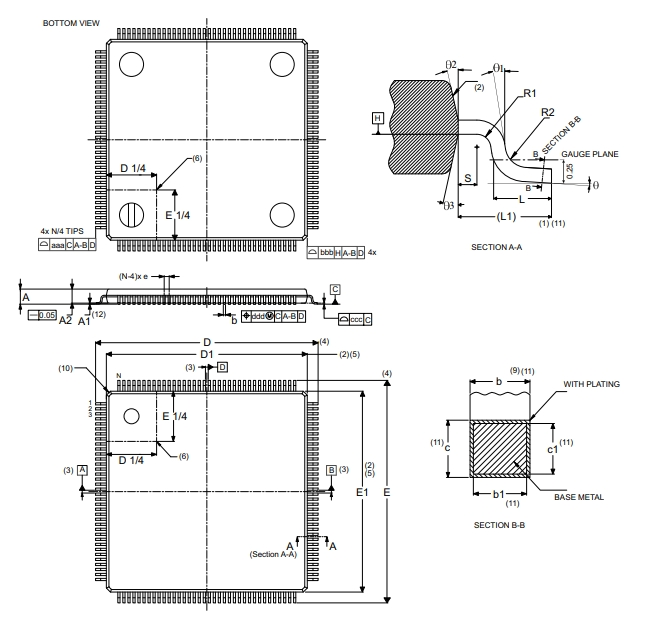

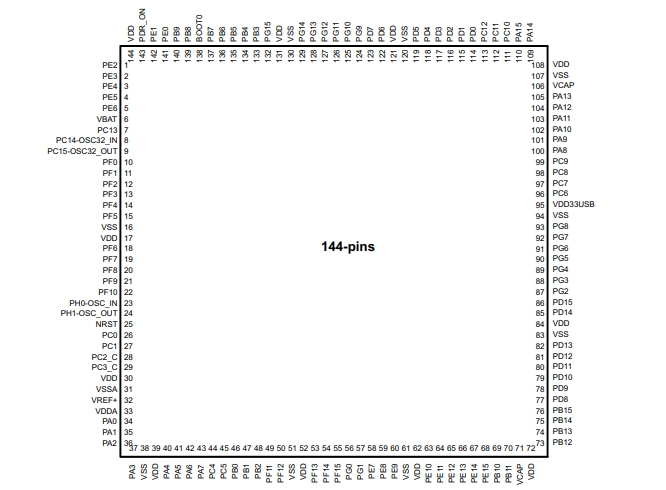

STM32H753ZIT6的引腳封裝圖
