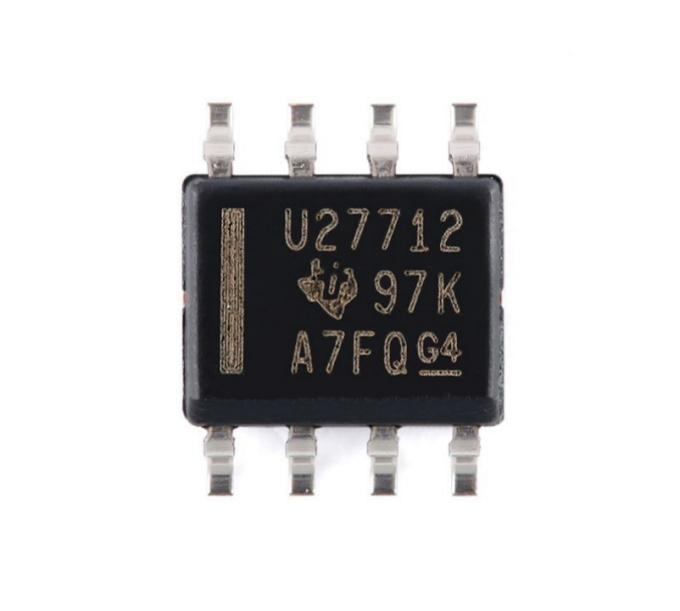

TI(德州儀器)生產的型號UCC27712DR屬于電源芯片柵極驅動IC，是一款620V高側和低側柵極驅動器，具有1.8A拉電流、2.8A灌電流能力，專用于驅動功率MOSFET或IGBT。

對于IGBT，建議的VDD工作電壓為10V至20V，對于功率MOSFET，建議的VDD工作電壓為10V至17V。

UCC27712DR包含保護功能，在此情況下，當輸入保持開路狀態時，或當未滿足最低輸入脈寬規范時，輸出保持低位。互鎖和死區時間功能可防止兩個輸出同時打開。此外，該器件可接受寬泛的偏置電源范圍并且為 VDD 和 HB 偏置電源提供了 UVLO 保護。

UCC27712DR采用TI先進的高壓器件技術，具有強大的驅動器，擁有卓 越的噪聲和瞬態抗擾度，包括較大的輸入負電壓容差、高 dV/dt 容差、開關節點上較寬的負瞬態安全工作區(NTSOA)，以及互鎖。

UCC27712DR包含一個接地基準通道(LO)和一個懸空通道(HO)，后者專用于自舉電源或隔離式電源操作。該器件具有快速傳播延遲和兩個通道之間卓 越的延遲匹配。在 UCC27712DR上，每個通道均由其各自的輸入引腳HI和LI控制。

德州儀器UCC27712DR的功能特點

1、MOSFET驅動能力：UCC27712DR具有高功率MOSFET的驅動能力，可實現高效率和高性能的電源轉換。

2、低功耗：UCC27712DR具有低工作電流和低靜態功耗，可降低系統的能耗。

3、雙輸出配置：UCC27712DR支持兩個輸出通道，可用于控制兩個不同的二極管或電感。

4、高精度和準確性：該器件具有高精度的電流測量和控制功能，可提供準確的輸出。

5、高速開關：UCC27712DR能夠實現快速的開關和斷開操作，以提高系統的響應速度和效率。

6、保護功能：UCC27712DR內置了多種保護功能，包括輸入過壓保護、過溫保護和短路保護，以確保系統的安全運行。

德州儀器UCC27712DR的中文參數

品牌：TI(德州儀器)

產品分類：柵極驅動IC

封裝：SOIC-8

包裝：整包裝

電壓-供電：10V~20V

工作溫度：-40°C~125°C(TJ)

安裝類型：表面貼裝型

基本產品編號：UCC27712

HTSUS：8542.39.0001

驅動配置：半橋

通道類型：獨立式

驅動器數：2

柵極類型：IGBT，N溝道，P溝道MOSFET

邏輯電壓-VIL，VIH：1.5V，1.6V

電流-峰值輸出(灌入，拉出)：1.8A，2.8A

上升/下降時間(典型值)：16ns，10ns

高壓側電壓-最 大值(自舉)：600V

產品應用：汽車級

德州儀器UCC27712DR的應用領域

UCC27712DR是一款620V高側和低側柵極驅動器，其主要應用領域如下：

工業控制和自動化：UCC27712DR可用于用電機、傳感器和其他工業設備驅動的工業控制和自動化系統中，提供有效的電源管理和保護功能。

通信和網絡設備：UCC27712DR適用于通信和網絡設備，如服務器、路由器和交換機等，用于提供高效穩定的電源，以確保設備的正常運行。

汽車電子系統：UCC27712DR可用于汽車電子系統中，如電池管理系統、動力轉換裝置和電動車充電樁等，以提供高效的電能轉換和電源管理。

電力系統：UCC27712DR可用于交流至直流變換器、離散并聯電池系統和柜式電源等電力系統中，用于提供高效的電能轉換和管理。

可再生能源系統：UCC27712DR適用于可再生能源系統，如太陽能和風能發電系統，用于處理和管理從可再生能源源頭產生的電能。

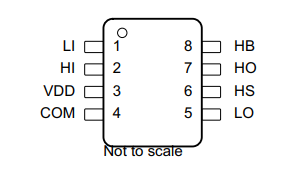

德州儀器UCC27712DR的引腳封裝圖

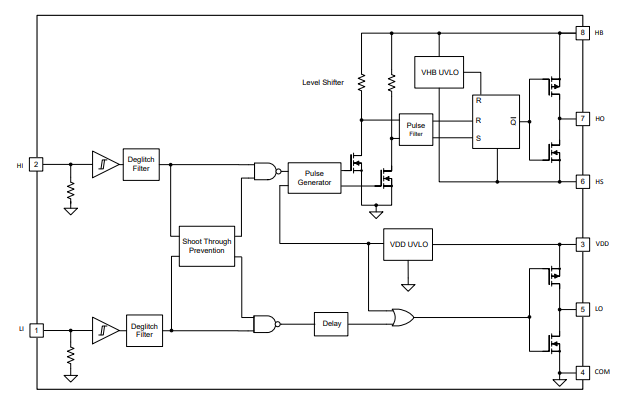

德州儀器UCC27712DR的功能方框圖
