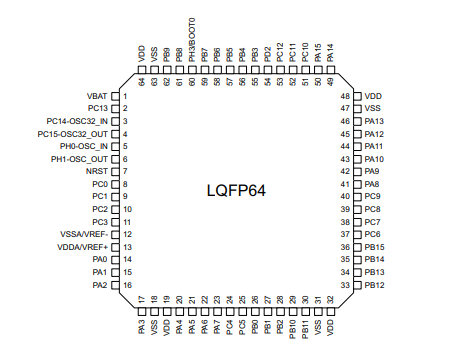

意法半導體STM32L431RCT6微控制器的中文參數、優缺點、應用和引腳封裝圖

來源：意法半導體| 發布日期：2023-12-25 11:56

ST(意法半導體)的型號STM32L431RCT6屬于32位MCU微控制器，是基于高性能Arm?Cortex?-M4 32位RISC核心的超低功耗微控制器，工作頻率高達80MHz。Cortex-M4內核具有浮點單元(FPU)單精度，支持所有Arm?單精度數據處理指令和數據類型。它還實現了一整套DSP指令和一個增強應用程序安全性的內存保護單元(MPU)。STM32L431RCT6嵌入了高速存儲器(高達256 KB的閃存，64 KB的SRAM)、Quad SPI閃存接口(可用于所有封裝)以及連接到兩條APB總線、兩條AHB總線和32位多AHB總線矩陣的大量增強型I/O和外圍設備。

STM32L431RCT6為嵌入式閃存和SRAM嵌入了幾種保護機制：讀出保護、寫入保護、專有代碼讀出保護和防火墻。STM32L431RCT6提供一個快速12位ADC(5 Msps)、兩個比較器、一個運算放大器、兩個DAC通道、一個內部電壓參考緩沖器、一個低功耗RTC、一個通用32位定時器、一個專用于電機控制的16位PWM定時器、四個通用16位定時器和兩個16位低功耗定時器。

意法半導體STM32L431RCT6中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

系列：STM32L4

安裝類型：SMT

封裝/外殼：LQFP64_10X10MM

工作溫度：-40℃~+85℃

接口：CANbus, I2C, IrDA, LINbus, MMC/SD, QSPI, SAI, SPI, SWPMI, UART/USART

零件狀態：Active

CPU內核：ARM Cortex-M4

核心尺寸：32-位

主頻速度(Max)：80MHz

I/O數：52

程序空間容量：256KB

程序空間類型：閃存

工作電壓(范圍)：1.71V~3.6V

連接性：CAN，I2C，IrDA，LIN，MMC/SD，QSPI，SAI，SPI，SWPMI，UART/USART

內存RAM容量：64x8KB

EEPROM容量：256Kx8

長x寬/尺寸：10.00 x 10.00mm

意法半導體STM32L431RCT6的功能特點

ARM Cortex-M4內核：STM32L431RCT6采用了ARM Cortex-M4內核，運行頻率可高達80MHz，具有強大的處理能力和高效的指令集，適用于復雜的應用。

低功耗特性：STM32L431RCT6采用了低功耗技術，具有多種省電模式和功耗優化功能，有助于延長電池壽命。

豐富的外設接口：STM32L431RCT6提供了多個通用IO引腳以及豐富的外設接口，如UART、SPI、I2C、USB等，支持靈活的外設連接和數據通信。

大容量存儲器：STM32L431RCT6具備256KB閃存和64KB RAM，可實現大容量程序存儲和數據存儲，并支持自動休眠喚醒機制。

多種定時器：STM32L431RCT6支持多個定時器，包括定時器、基本定時器和高級定時器，可實現精確的定時和計數功能。

豐富的安全功能：STM32L431RCT6提供硬件加密、密鑰管理和安全引導功能，有助于提升系統的安全性和防護能力。

意法半導體STM32L431RCT6的應用領域

STM32L431RCT6是一款一款低功耗MCU微控制器，其主要應用領域如下：

物聯網(Internet of Things, IoT)設備：STM32L431RCT6的低功耗特性使其成為物聯網設備的理想選擇。它可以用于智能家居、智能城市、工業自動化等領域的傳感器節點、無線通信模塊等設備。

便攜式設備：由于STM32L431RCT6具有低功耗和高性能的特點，它在便攜式設備中的應用非常廣泛。例如，可用于智能手表、智能穿戴設備、便攜式醫療設備等。

工業控制：STM32L431RCT6可用于工業控制系統中的各種任務。它可以用于數據采集、儀表控制、機器人控制等應用。

智能能源管理：STM32L431RCT6具有低功耗特性和豐富的外設接口，適用于智能能源管理系統。它可以用于太陽能監測、能源計量、智能電網控制等應用。

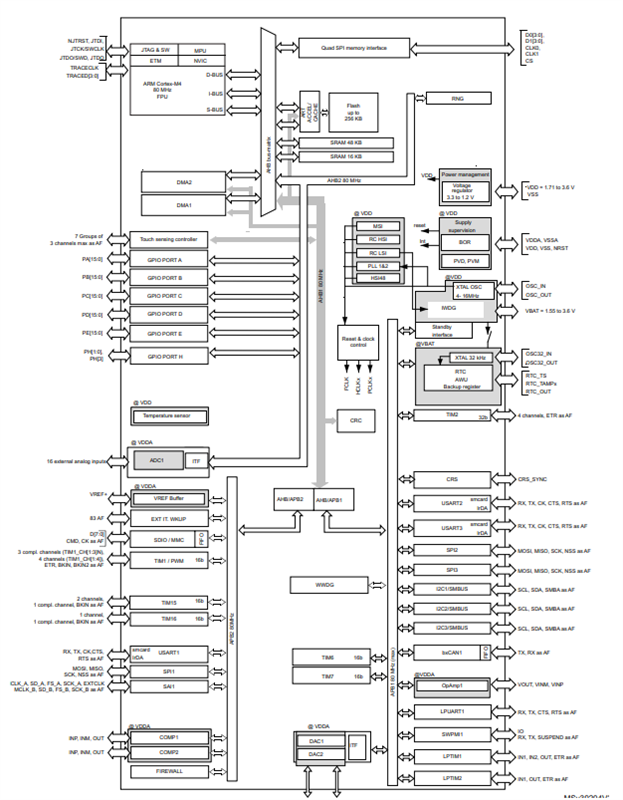

意法半導體STM32L431RCT6的功能方框圖
