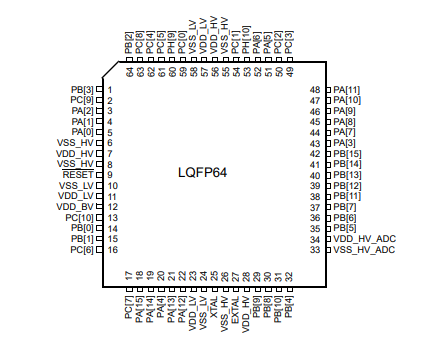

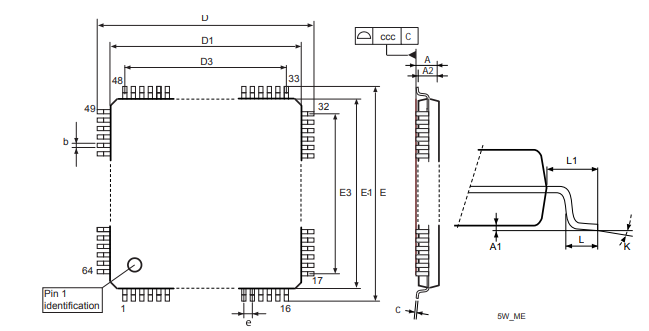

意法半導體SPC560D40L1C4E0X微控制器的中文參數、優缺點、應用和引腳封裝圖

來源：意法半導體| 發布日期：2023-12-26 10:47

ST(意法半導體)的型號SPC560D40L1C4E0X屬于32位汽車MCU微控制器，旨在成為下一波中央車身控制器、智能接線盒、前端模塊、外圍車身、車門控制和座椅控制應用開發的核心。

SPC560D40L1C4E0X是屬于 SPC56 D系列的一員，該系列是基于電源架構技術的下一代集成汽車微控制器系列之一，專為嵌入式應用而設計。

SPC560D40L1C4E0X該汽車控制器系列的先進且經濟高效的e200z0h主機處理器核心遵循Power Architecture技術，僅實現了VLE(變長編碼)APU(輔助處理單元)，并提供了改進的代碼密度。它以高達48MHz的速度運行，并提供針對低功耗優化的高性能處理。它利用了當前電源架構設備的可用開發基礎設施，并由軟件驅動程序、操作系統和配置代碼支持，以協助用戶實現。

意法半導體SPC560D40L1C4E0X的中文參數

品牌：ST(意法半導體)

產品分類：32位汽車MCU

封裝：64-LQFP(10x10)

包裝：圓盤

核心處理器：e200z0h

內核規格：32-位

速度：48MHz

連接能力：CANbus，LINbus，SPI，UART/USART

外設：DMA，LVD，POR，PWM，WDT

I/O數：45

程序存儲容量：256KB(256K x 8)

程序存儲器類型：閃存

RAM大小：16K x 8

電壓-供電(Vcc/Vdd)：3V ~ 5.5V

數據轉換器：A/D 16x12b

振蕩器類型：內部

工作溫度：-40°C ~ 125°C(TA)

安裝類型：表面貼裝型

基本產品編號：SPC560

HTSUS：8542.31.0001

產品應用：車規MCU

意法半導體SPC560D40L1C4E0X的功能特點

1、高性能處理器：SPC560D40L1C4E0X配備了強大的Power Architecture?核心，工作頻率可以達到48MHz，能夠提供高效的處理速度和運算能力。

2、大容量閃存存儲器：SPC560D40L1C4E0X內置了256KB的閃存存儲器，可以用于存儲程序代碼、數據和配置信息。

3、豐富的外設接口：SPC560D40L1C4E0X提供了多種常用的外設接口，如CAN總線接口、UART串行接口、SPI接口等，可用于與其他設備進行通信和數據交換。

4、多功能定時器：SPC560D40L1C4E0X擁有多個定時器模塊，可用于實現各種定時和計時功能，可以滿足不同應用場景的需求。

5、多通道模擬輸入：SPC560D40L1C4E0X集成了多個模擬輸入通道，可以用于采集外部傳感器的模擬信號，并進行精確的模擬轉換。

6、豐富的安全功能：SPC560D40L1C4E0X支持硬件加密和電路保護技術，用于保護存儲在芯片內部的敏感數據和程序代碼，確保系統的安全性。

意法半導體SPC560D40L1C4E0X的應用領域

SPC560D40L1C4E0X屬于汽車微控制器產品系列，主要用于汽車電子系統的控制和管理，其主要應用領域如下：

汽車發動機管理系統：SPC560D40L1C4E0X可以用于汽車發動機的控制和監測，包括點火系統、燃油噴射系統、傳感器數據采集和處理等。

車身控制模塊：SPC560D40L1C4E0X可以用于車輛的車門鎖定和解鎖、窗戶升降、燈光控制、雨刷控制等功能。

特殊車輛應用：SPC560D40L1C4E0X還可以用于特殊車輛的控制和管理，例如商用車輛、客車、工程車等，用于實現特定的功能需求。

此外，SPC560D40L1C4E0X還可用于其他汽車電子系統的控制和管理，例如車載娛樂系統、安全氣囊系統、制動系統、穩定性控制系統等。總的來說，SPC560D40L1C4E0X在汽車電子領域具有廣泛的應用前景。

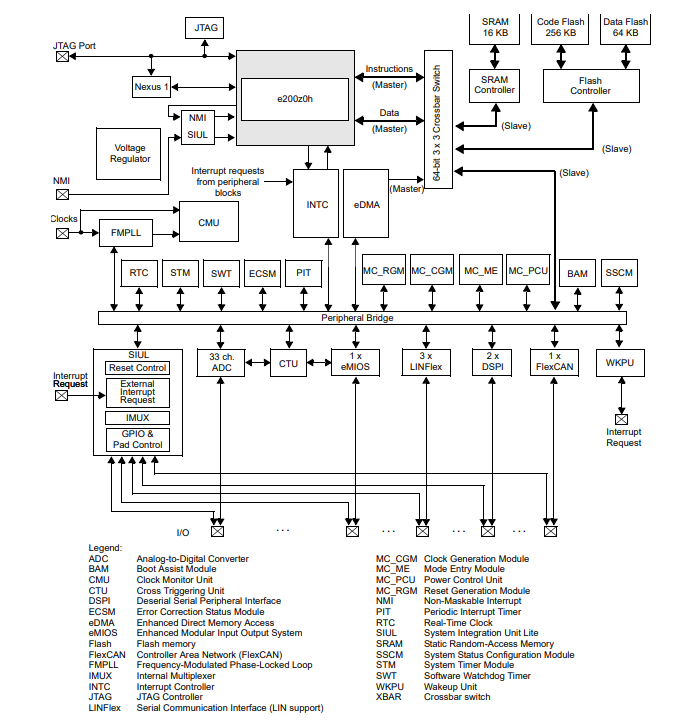

意法半導體SPC560D40L1C4E0X的功能方框圖
