GigaDevice(兆易創新)的型號GD32F207RCT6是全新高性能增強型Cortex?-M3 MCU，在GD32F207RCT6基礎上提供了全面增強的處理能力與全新的外設接口資源，加強了對視頻圖像、液晶顯示、存儲擴展以及高速信號采集等應用的支持，并配備了增強的硬件加密模塊與安全架構。

GD32F207RCT6 MCU最高時鐘頻率為120MHz，為應對多個外設同時運行和嵌入式軟件協議棧的資源開銷，配備了256KB到3072KB的超大容量?jī)?nèi)置Flash及128KB到256KB的SRAM。內核訪問閃存高速零等待，最高主頻下的工作性能可達150DMIPS，同主頻下的代碼執行效率比市場同類Cortex?-M3產品提高30-40%。

GD32F207RCT6 MCU采用2.6V-3.6V電源，I/O口可承受5V電平。支持高級電源管理并具備三種省電模式。在外部電池供電情況下，內置的高精度可校準實時時鐘(RTC)運行時的待機電流低于1uA。支持三相PWM互補輸出和霍爾采集接口的2個16位高級定時器可用于矢量控制，還擁有多達10個16位通用定時器、2個16位基本定時器和2個多通道DMA控制器。外設接口資源包括多達8個UART、3個SPI、3個I2C、2個I2S、2個CAN 2.0B、1個SDIO接口、1個10/100M以太網控制器(MAC)，并配備了支持低功耗LPM功能的USB OTG 全速接口，可提供Device、HOST、OTG等多種傳輸模式。

兆易創新GD32F207RCT6的中文參數

品牌：GigaDevice(兆易創新)

產品分類：32位通用MCU

CPU內核：CM3

程序存儲容量：256KB

RAM總?cè)萘浚?28KB

GPIO端口數量：51

工作電壓范圍：-

CPU最 大主頻：120MHz

程序存儲器類型：FLASH

工作溫度范圍：-

ADC(位數)：12bit

DAC(位數)：12bit

(E)PWM(位數)：-

8位Timer數量：-

16位Timer數量：14

32位Timer數量：-

CAN路數：2

U(S)ART路數：6

I2C路數：3

I2S路數：2

(Q)SPI路數：3

USB通用接口：有

內部比較器：-

外設/功能：看門狗;SDIO;RTC實時時鐘

通信協議：-

看門狗：有

RTC實時時鐘：有

IrDA紅外接口：-

低電壓檢測：-

CCP捕獲/比較：-

SDIO：有

兆易創新GD32F207RCT6的功能特點

1、處理能力強大：GD32F207RCT6采用Cortex-M3內核，主頻高達120MHz，具備強大的計算能力和響應能力，適用于高性能應用場景。

2、豐富的外設接口：GD32F207RCT6支持多種外設接口，包括USB接口、CAN接口、USART接口、SPI接口、I2C接口等，方便與其他外部設備進行通信和數據交換。

3、多通道DMA：GD32F207RCT6內置多通道DMA控制器，可實現高效的數據傳輸，降低了CPU的負載，提高了系統性能。

4、大容量存儲空間：GD32F207RCT6具備256KB的Flash存儲器和128KB的SRAM，足夠存儲大量的代碼和數據，滿足復雜應用的需求。

5、低功耗特性：GD32F207RCT6支持多種低功耗模式，包括待機模式、睡眠模式和停止模式等，可盡可能地降低功耗，延長電池壽命。

6、安全性保障：GD32F207RCT6內置了多種安全保護機制，包括獨立看門狗、硬件加密等，可以有效防止數據泄露和系統被惡意攻擊。

兆易創新GD32F207RCT6的應用領域

GD32F207RCT6是一款高性能微控制器，適用于多種應用領域，其主要應用領域如下：

1、工業自動化：GD32F207RCT6具有較高的計算能力和豐富的外設接口，可以用于工業控制系統、工業自動化設備、PLC(可編程邏輯控制器)、工業機器人等。

2、智能家居：GD32F207RCT6支持多種通信接口，如以太網、Wi-Fi、藍牙和紅外線等，適用于智能家居領域，如智能門鎖、智能照明系統、智能溫控系統等。

3、智能儀器儀表：GD32F207RCT6具有高精度模擬接口和豐富的計時器功能，適用于各類精密儀器儀表，如多功能測試儀、頻譜分析儀、示波器等。

4、醫療設備：GD32F207RCT6具有低功耗特性和豐富的外設功能，適用于醫療設備領域，如醫療監護儀、醫療圖像設備、生命體征監測儀等。

5、電力設備：GD32F207RCT6支持高速通信接口和PWM輸出，適用于電力設備領域，如智能電能表、電力監測設備、電力控制系統等。

6、智能交通：GD32F207RCT6支持多種通信接口和豐富的外設功能，適用于智能交通領域，如交通信號燈控制系統、智能停車管理系統等。

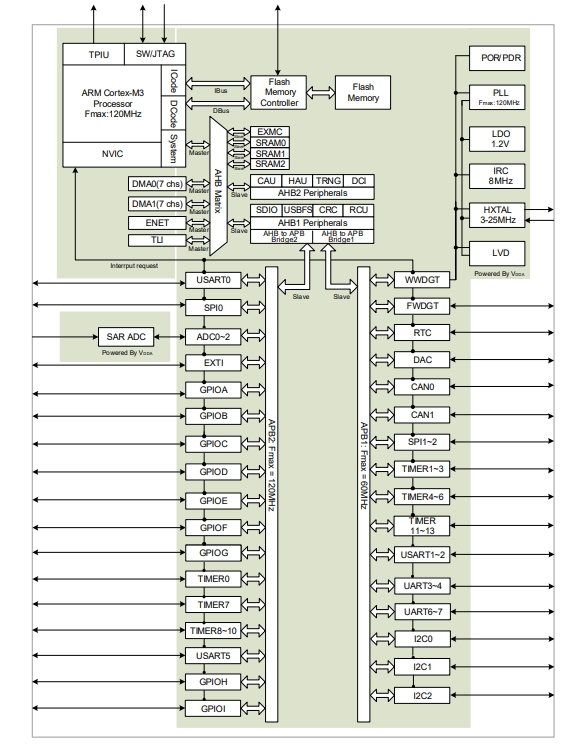

兆易創新GD32F207RCT6的功能方框圖

兆易創新GD32F207RCT6的引腳圖

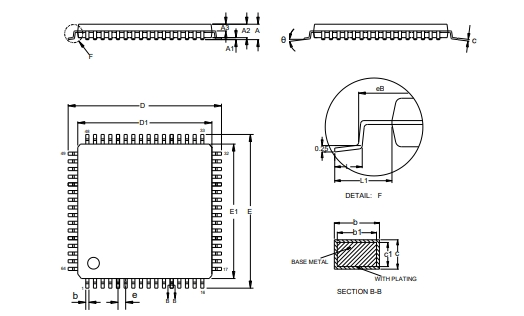

兆易創新GD32F207RCT6的封裝圖
