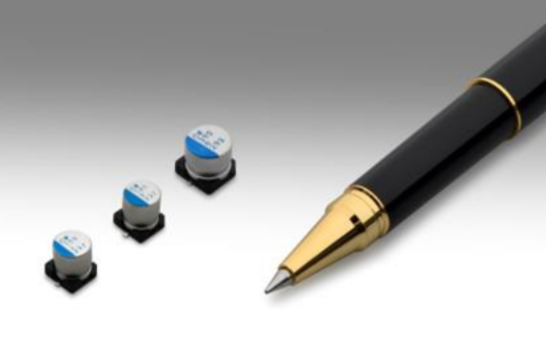

尼吉康推出PCW系列芯片形導電性高分子鋁固體電解電容器
尼吉康株式會社向市場投放了在車載領域以及通信領域等要求很高的，高溫下實現了紋波電流疊加保證的“PCW系列”導電性高分子鋁固體電解電容器。導電性高分子鋁固體電解電容器的紋波電流疊加保證品屬于業界首創。
概況/開發背景
在電氣化的車載電路中，許多低電壓電路被安裝在 PMIC 或 CPU/GPU 上。在這種背景下，對高溫度和高可靠性的要求越來越高。為了滿足這些需求，實施了包括使用耐熱橡膠提高密封性的各種構件優化，從而向市場投放了行業首創的保證了高溫 125℃ 2,000 小時的紋波電流疊加保證的“PCW系列”芯片形導電性高分子鋁固體電解電容器。
特長
鋁固體電解電容器采用了導電性高分子電解質，不僅擁有導電性高分子特長的高頻領域的卓效 ESR 特性，而且還具備了出色的紋波電流耐性。
為了在高溫下也能保持穩定的特性，“PCW系列”采用了高耐熱性的密封橡膠，為了降低產品自我發熱，通過優化引線等構件實現了低 ESR。
而且，導電性類型中保證了行業首創的紋波電流疊加，還實現了高紋波電流化，有助于實現低壓帶中需要高紋波電流的電路。

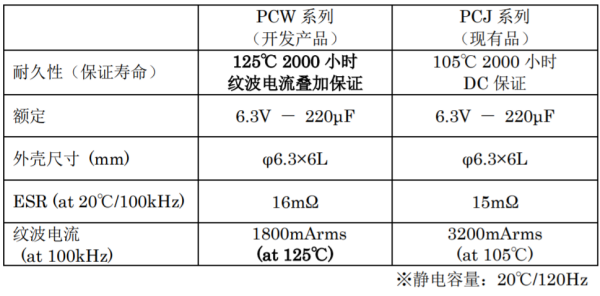

與現有品的對比例子

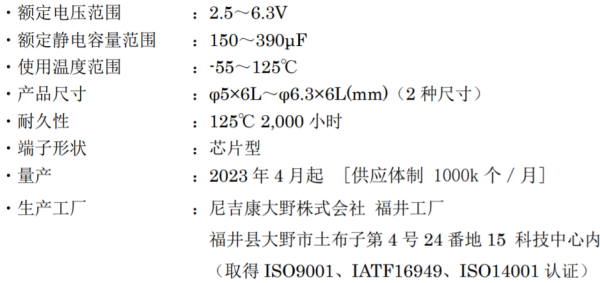

主要規格
