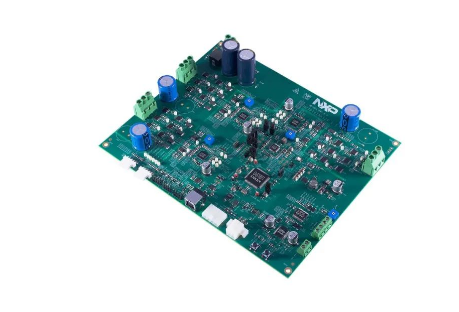

恩智浦（NXP）最近發布了一款開箱即用的汽車多電機控制參考設計板MCTPTX1AK324，該設計板適用于汽車熱管理系統控制器、電子泵、暖通空調（HVAC）等車載目標應用，為汽車廠商、供應商和軟件生態系統合作伙伴應對設計挑戰、加快開發速度、縮短產品上市時間提供了助力。

MCTPTX1AK324基于32位Arm Cortex-M7 S32K3 MCU，集成了FS26功能安全系統基礎芯片、GD3000預驅動器和HB2001 H橋。在低CPU負載下，它可以控制多達三個無傳感器的永磁同步電機（PMSM）、一個直流電機和四個閥門。

一、恩智浦MCTPTX1AK324特性：

- 支持多達三個無傳感器磁場定向控制（FOC）的永磁同步電機。

- 每個PMSM的功率高達100W。

- 直流電機的功率高達20W。

- 高邊開關的峰值電流高達5A。

- 1個CAN接口和1個LIN接口。

- 雙核運行模式，降低CPU負載。

- 符合ISO 26262標準。

MCTPTX1AK324還附帶了一系列軟件工具包，包括汽車數學和電機控制庫（AMMCLib）、實時驅動（RTD）、基于模型的設計工具箱（MBDT）、FreeMASTER實時調試工具和電機控制應用優化工具（MCAT）。

二、恩智浦MCTPTX1AK324優勢：

使用MCTPTX1AK324電機控制參考設計板進行開發，開發者能夠享受到以下三個優勢：

1. 滿足汽車級要求：MCTPTX1AK324符合ISO 26262標準，達到ASIL B級別。它還配備了FS26功能安全系統基礎芯片、GD3000三相無刷電機預驅動器（適用于8至40V電壓范圍，并兼容12和24V汽車系統）以及LIN和高速CAN收發器。

2. 縮短設計周期：該參考設計板支持磁場削弱的磁場定向控制（FOC），適用于正弦電機類型（PMSM）。它還提供了ANSI C示例，可用于非AUTOSAR應用版本，并使用基于S32K3 RTD驅動程序構建的示例軟件，以及通過MBDT在Simulink中提供的S32K3電機控制算法。

3. 生態系統支持：MCTPTX1AK324附帶了S32K實時驅動（RTD）、汽車數學和電機控制庫（AMMCLib）、FreeMASTER實時調試工具和電機控制應用優化工具（MCAT），以及基于模型的設計工具箱（MBDT）。

總的來說，恩智浦的MCTPTX1AK324參考設計板為汽車多電機控制開發提供了便利和支持。它具備豐富的功能特性，滿足汽車級要求，并提供了軟件工具包和生態系統支持，幫助開發者縮短設計周期并加快產品上市速度。
