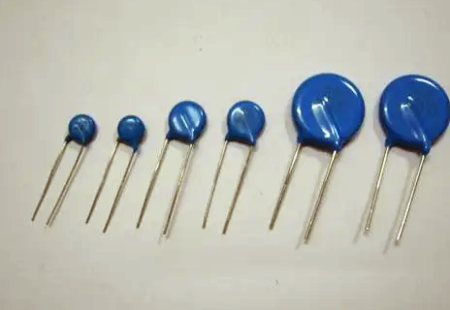

壓敏電阻如何測量好壞？
壓敏電阻是一種電子元器件，常用于電壓保護、防雷、電源穩壓等領域中。如何測量壓敏電阻的好壞呢？下面就讓我們來了解一下。
一、外觀檢查
首先，我們可以通過外觀檢查來判斷壓敏電阻的好壞。一般來說，正常的壓敏電阻外觀應該無明顯損傷，沒有斷裂或變形等情況。如果出現了上述問題，那么這個壓敏電阻就不能使用了。
二、電阻值檢測
除了外觀檢查外，我們還可以通過電阻值檢測來判斷壓敏電阻的好壞。電阻值是電子元器件的一個重要指標，直接影響到元器件的使用效果。
我們可以使用萬用表等測試工具來測量壓敏電阻的電阻值。正常的壓敏電阻電阻值應該在一定范圍內，如果超出了這個范圍，那么這個壓敏電阻就不能使用了。
三、響應時間檢測
除了電阻值檢測外，我們還可以通過響應時間檢測來判斷壓敏電阻的好壞。壓敏電阻的響應時間是指在電壓達到一定值時，壓敏電阻從高阻狀態轉變為低阻狀態所需要的時間。
我們可以通過測試壓敏電阻的響應時間來判斷其好壞。正常的壓敏電阻響應時間應該在一定范圍內，如果超出了這個范圍，那么這個壓敏電阻就不能使用了。
通過以上三種方法，我們可以來判斷壓敏電阻的好壞。在使用壓敏電阻時，我們需要注意保護其外觀，避免損壞。同時，我們還需要定期對壓敏電阻進行檢測，以確保其正常使用。
