MAXIM美信公司生產的MAX77787是一款集成USB Type-C?CC檢測和反向升壓功能的獨立3.15A充電器。通過電阻可輕松配置快速充電電流和端接電壓。該IC的輸入電壓范圍為4.5V至13.4V，最大輸入限流為3A。該IC還實現了自適應輸入電流限制(AICL)功能，通過降低輸入電流來調節輸入電壓，以防止薄弱的適配器出現電壓崩潰或折返。

IC上的USB Type-C配置通道(CC)檢測引腳可實現自動USB Type-C電源檢測和輸入限流配置，只要插入USB插座，無需任何軟件控制。該IC還集成了使用D+和D-引腳的BC1.2和專用適配器檢測功能。

該IC提供高達5.1V/1.5A且可通過ENBST引腳使能的反向升壓功能，還提供可通過ENBST和STBY引腳組合使能的BYP反向升壓功能。STAT引腳指示充電狀態，而INOKB引腳指示有效的輸入電壓。通過拉低CHGENB引腳，可停止充電。

該IC配備Smart Power Selector?和電池真關斷FET以控制電池的充電和放電或在發生故障時將電池隔離。該IC支持符合JEITA標準的鋰離子電池。它還具有另一種選項，支持不符合JEITA標準的LiFePO4電池。該IC采用2.758mm x 2.758mm、0.4mm間距、6 x 6晶圓級封裝(WLP)，使其適合低成本PCB裝配。

MAX77787引腳圖

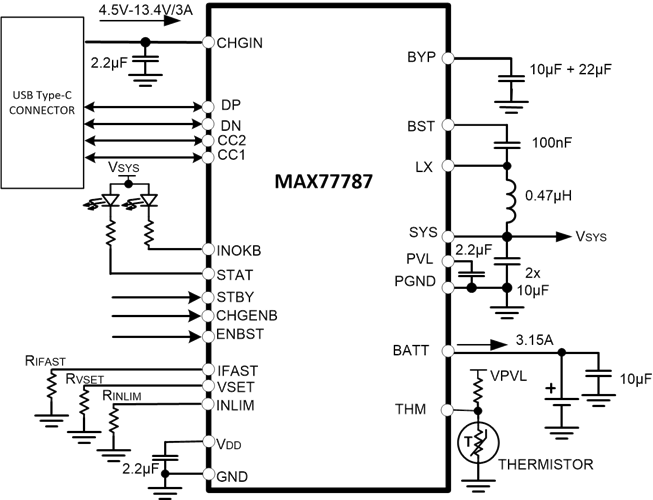

MAX77787框圖

MAX77787應用電路圖

MAX77787優勢和特點

保護高達16V

最大輸入工作電壓：13.4V

最大充電電流：3.15A

6A放電電流保護

無需固件或通信介入

集成CC檢測，支持USB Type-C

集成BC1.2檢測，支持傳統SDP、DCP、CDP和DCD超時

集成USB檢測，支持常見的專有充電器類型

自動輸入限流配置

帶自適應輸入限流(AICL)的輸入電壓調節

5.1V、1.5A OTG模式和BYP反向升壓

安全

充電安全定時器

包含NTC熱敏電阻監測器，符合JEITA要求

熱關斷

所有功能通過引腳控制

可通過電阻配置快速充電電流/輸入限流/端接電壓

ENBST引腳使能和禁用反向升壓

STAT引腳指示充電狀態

INOKB引腳指示輸入電源正常

CHGENB引腳使能和禁用充電功能

STBY引腳支持掛起模式

THM引腳監控熱敏電阻

集成電源路徑

集成電池真關斷FET

2.758mm x 2.758mm、6 x 6 WLP封裝

MAX77787應用

移動銷售點(mPOS)終端

便攜式醫療設備

無線耳機

GPS

可穿戴設備的充電盒

移動電源

移動路由器
