MAX20360高度集成的可編程電源管理方案，設計用于超低功耗可穿戴產品。器件針對尺寸和效率進行優化，通過延長電池壽命、縮小方案總尺寸，提升最終產品的價值。一組靈活配置并經過功率優化的電壓調節器，包括多路降壓、升壓、升/降壓轉換器和線性穩壓器，提供高度集成，構成完全優化的電源架構。每路電源調節器具有超低靜態電流，旨在延長常電工作設備的電池壽命。 MAX20360的電池管理功能包括：電池保鮮、充電器、電源選通和電量計等。充電器內置熱管理和輸入保護。器件也包括工廠編程的按鍵控制器，帶有多路輸入，可定制滿足特殊產品的UX要求。

三路集成LED電流驅動器，可用作信號指示或背光照明功能；帶有自動諧振跟蹤的ERM/LRA驅動器能夠為用戶提供良好的觸覺反饋。低噪聲、1.5W升/降壓轉換器提供為LED供電的簡便途徑，非常適合光學心率系統。器件可通過I2C接口進行配置，允許配置不同的功能，并讀取器件狀態，包括能夠通過集成ADC讀取溫度和電源電壓。器件采用72焊球、0.5mm焊距、4.88mm x 4.19mm、晶圓級封裝(WLP)，工作在-40°C至+85°C擴展級溫度范圍。

MAX20360電路圖

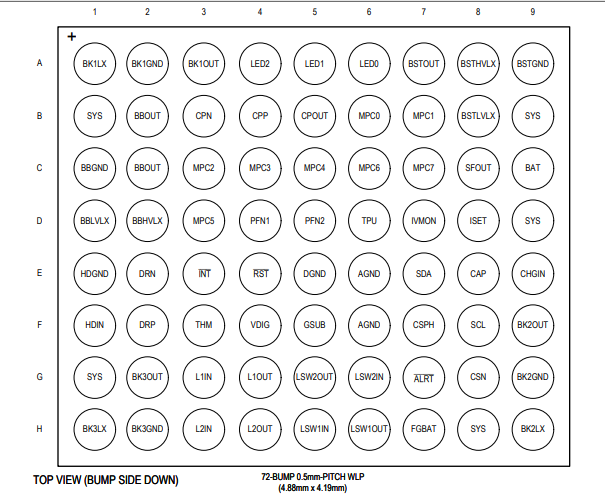

MAX20360引腳圖

MAX20360功能框圖

MAX20360優勢和特點

延長電池充電間隔時間

2路具有超低IQ的400mA降壓調節器(每路330nA IQ，典型值)

0.550V至1.180V輸出，10mV步長

0.550V至2.125V輸出，25mV步長

0.550V至3.700V輸出，50mV步長

具有超低IQ的600mA降壓調節器(330nA IQ，典型值)

0.550V至1.180V輸出，10mV步長

0.550V至2.125V輸出，25mV步長

0.550V至3.700V輸出，50mV步長

具有超低IQ的LV LDO/負載開關(1μA IQ，典型值)

1.0V至2.0V輸入電壓范圍

50mA輸出電流

0.5V至1.95V輸出，25mV步長

具有超低IQ的LDO/負載開關(1μA IQ，典型值)

1.71V至5.5V輸入電壓范圍

100mA輸出

0.9V至4V輸出，100mV步長

具有超低IQ的升/降壓調節器(2μA IQ，典型值)

1.5W輸出功率

2.6V至5V輸出，50mV步長

設計簡便的Li+電池充電器

較寬的快充電流范圍：5mA至500mA

可編程JEITA電流/電壓

28V/-5.5V輸入容限

高度集成，最大程度地降低方案占位面積

自動制動(僅限LRA)

自動諧振跟蹤(僅限LRA)

15mA (存在CHGIN時)

3.3V或5.0V安全輸出LDO

ERM/LRA觸覺驅動

支持寬范圍顯示選項

可編程按鍵控制器

可編程電源排序

工廠保鮮模式

片上集成電壓/充電電流監測電路、多路復用器和模/數轉換器(ADC)

20V容限

0.6mA至30mA可編程

300mW輸出功率

5V至20V輸出，250mV步長

具有超低IQ的升壓調節器(2.4μA IQ，典型值)

3通道電流驅動

優化系統控制

應用

可穿戴設備

IoT
