TI德州儀器 MSP430? 系列超低功耗微控制器種類繁多，各成員器件配備不同的外設集以滿足各類應用的需求。此架構，與 5 種低功耗模式配合使用，是在便攜式測量應用中實現延長電池壽命的最優選擇。該器件具有一個強大的 16 位 RISC CPU，使用16 位寄存器，以及常數發生器，以便于獲得最大編碼效率。該數控振蕩器 (DCO) 可在 3μs（典型值）內從低功率模式喚醒至激活模式。

MSP430F563x 器件為配有以下外設的微控制器：一個高性能 12 位 ADC、一個比較器、兩個 USCI、USB 2.0、一個硬件乘法器、DMA、四個 16 位定時器、一個具有報警功能的 RTC 模塊以及多達 74 個 I/O 引腳。

特性

低電源電壓范圍：1.8V 至 3.6V

超低功耗

激活模式 (AM)： 所有系統時鐘激活： 8MHz 時為 270μA/MHz、3.0V、閃存程序執行（典型值）

待機模式 (LPM3)： 含晶體的看門狗和電源監控器可用、完全 RAM 保持、快速喚醒： 2.2V 時為 1.8μA、3.0V 時為 2.1μA（典型值）

關斷實時時鐘 (RTC) 模式 (LPM3.5)： 關斷模式，含晶體的有源 RTC： 3.0V 時為 1.1μA（典型值）

關斷模式 (LPM4.5)： 3.0V 時為 0.3μA（典型值）

在 3μs（典型值）內從待機模式喚醒

16 位 RISC 架構，擴展存儲器，高達 20MHz 的系統時鐘

靈活的電源管理系統

具有可編程穩壓內核電源電壓的完全集成 LDO

電源電壓監控、監視和欠壓保護

單一時鐘系統

針對頻率穩定的鎖相環 (FLL) 控制環路

低功耗低頻內部時鐘源 (VLO)

低頻修整內部基準源 (REFO)

32kHz 晶振 (XT1)

高達 32MHz 的高頻晶振 (XT2)

四個 16 位計時器，分別配有 3、5 或 7 個捕捉/比較寄存器

兩個通用串行通信接口 (USCI)

I2C

同步串行外設接口 (SPI)

增強型通用異步收發器 (UART) 支持自動波特率檢測

紅外數據通訊 (IrDA) 編碼器和解碼器

同步 SPI

USCI_A0 和 USCI_A1 均支持：

USCI_B0 和 USCI_B1 均支持：

全速通用串行總線 (USB)

集成的 USB - PHY

集成 3.3V 和 1.8V USB 電源系統

集成 USB 鎖相環 (PLL)

八輸入和八輸出端點

具有內部共用基準、采樣保持和自動掃描功能的 12 位模數轉換器 (ADC)

具有同步功能的雙 12 位數模轉換器 (DAC)

電壓比較器

硬件乘法器支持 32 位運算

串行板載編程，無需外部編程電壓，

6 通道內部 DMA

具有電源電壓備用開關的 RTC 模塊

器件比較匯總了可用的產品系列成員

應用

模擬和數字傳感器系統

數字電機控制

遙控

恒溫器

數字計時器

手持式儀表

參數

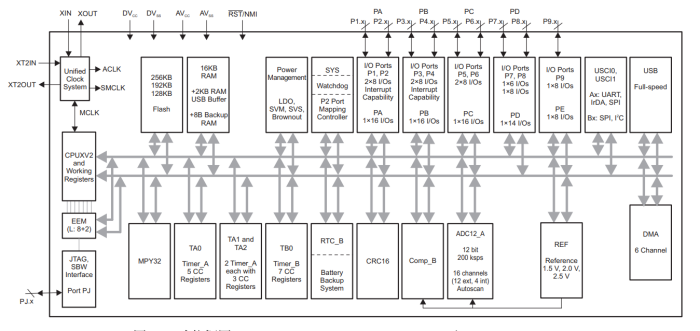

MSP430F5638、MSP430F5637 和 MSP430F5636 器件的功能框圖

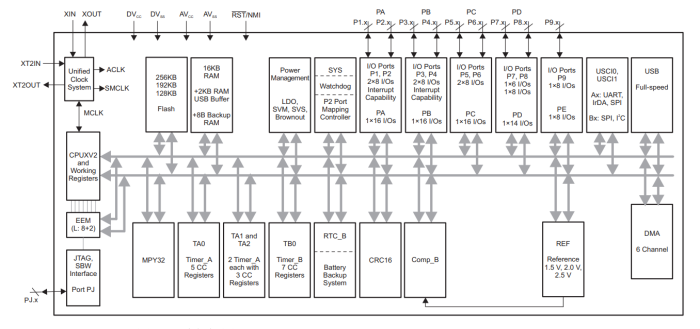

MSP430F5635、MSP430F5634 和 MSP430F5633 器件的功能框圖

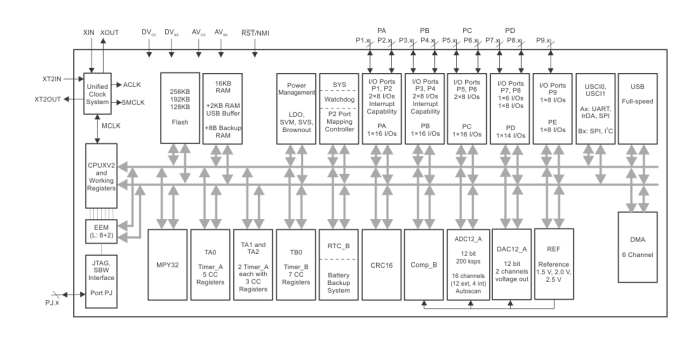

MSP430F5632、MSP430F5631 和 MSP430F5630 器件的功能框圖

封裝
