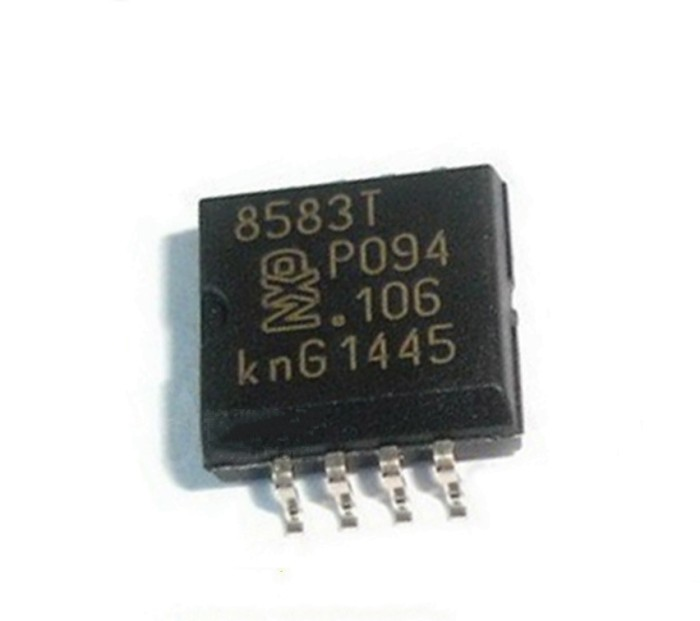

一文搞懂NXP恩智浦PCF8583T實時時鐘RTC工作原理
PCF8583是一個時鐘和日歷芯片，基于2048位靜態CMOS1 RAM，該RAM被組織為256個字乘8位。地址和數據通過雙線雙向I2C總線串行傳輸。內置字地址寄存器在每個寫入或讀取數據字節后自動遞增。地址引腳A0用于對硬件地址進行編程，允許在沒有額外硬件的情況下將兩個設備連接到總線。
內置32.768kHz振蕩電路和RAM的前8個字節用于時鐘、日歷和計數器功能。接下來的8個字節可以編程為報警寄存器或用作空閑RAM空間。剩下的240個字節是空閑的RAM位置。
功能和優點
12C總線接口工作電源電壓：2.5 V至6 V
時鐘工作電源電壓1.0 V至6.0 V，溫度為0°C至+70°C
240×8位低壓RAM
數據保持電壓：1.0 V至6.0 V
工作電流（fSCL=0 Hz時）：最大50μA
具有四年日歷的時鐘功能
帶報警和溢出指示的通用定時器
24小時或12小時格式
32.768 kHz或50 Hz時基
串行輸入輸出總線（I2C總線）
自動字地址遞增
可編程報警、定時器和中斷功能
從地址：A1h或A3h用于讀取，A0h或A2h用于寫入

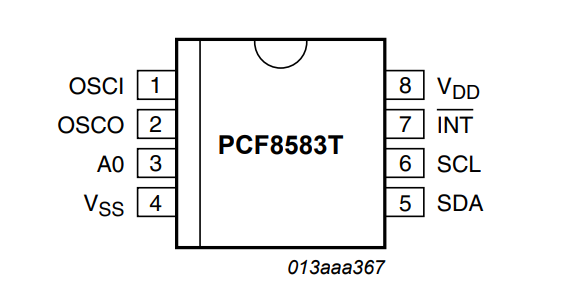

引腳

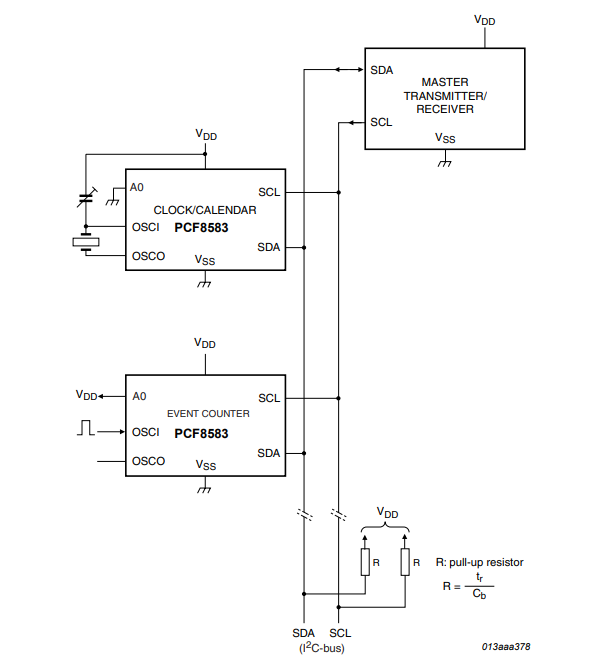

應用示例圖

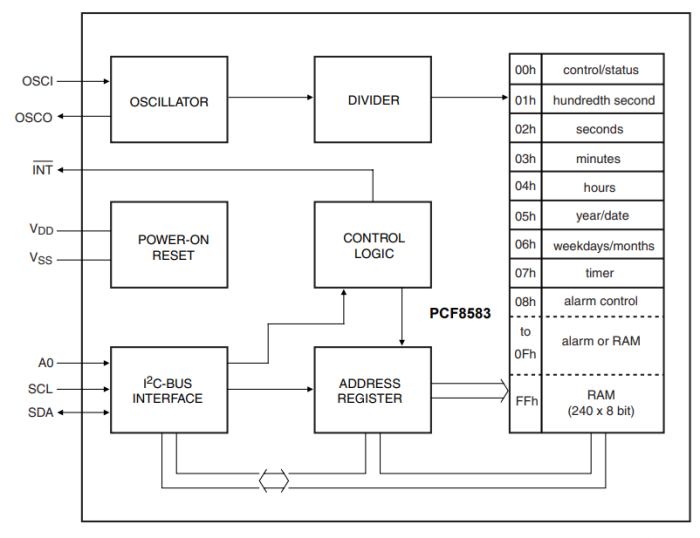

方框圖
- 上一篇： 采用BSI技術的3D成像飛行時間傳感器
- 下一篇： 兆易創新：存儲板塊第四季度價格觸底
相關推薦
-
-

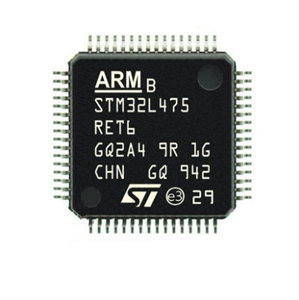

意法半導體STM32L475RET6微控制器的優缺點、參數、應用和引腳封裝圖
ST(意法半導體)的型號STM32L475RET6屬于32位MCU微控制器，采用高性能ARM?Cortex?-M4 32位RISC內核的超低功耗微控制器，工作頻率高達80MHz。Cortex-M4內核具有浮點單元(FPU)單精度，支持所有ARM單精度數據處理指令和數據類型。它還實現了一整套DSP指令和一個增強應用程序安全性的內存保護單元(MPU)。STM32L475RET6嵌入了高速存儲器(閃存高達1Mbyte，SRAM高達128Kbyte)、用于靜態存儲器的靈活外部存儲器控制器(FSMC)(適用于具有100引腳封裝的設備)、Quad SPI閃存接口(可在所有封裝上使用)以及連接到兩條APB總線的大量增強型I/O和外圍設備，兩個AHB總線和32位多AHB總線矩陣。 STM32L475RET6為嵌入式閃存和SRAM嵌入了幾種保護機制：讀出保護、寫入保護、專有代碼讀出保護和防火墻。STM32L475RET6提供多達兩個快速12位ADC(5 Msps)、兩個比較器、兩個運算放大器、兩個DAC通道、一個內部電壓參考緩沖器、一個低功耗RTC、兩個通用32位定時器、兩個專用于電機控制的16位PWM定時器、七個通用16位定時器和兩個16位低功耗定時器。STM32L475RET6支持用于外部∑-Δ調制器(DFSDM)的四個數字濾波器。意法半導體STM32L475RET6的功能特點1、低功耗特性：采用了先進的低功耗架構和封裝技術，可在運行模式下實現超低功耗，延長設備電池壽命。同時支持多種低功耗模式，如待機模式、停機模式、備份模式等，可根據需求來選擇不同的模式進行功耗管理。2、高性能：搭載了Arm Cortex-M4內核，主頻可達到80MHz，同時配備了豐富的外設資源，包括多個通用定時器、串行接口、模擬和數字轉換器等，可滿足各種應用需求。3、多種通信接口：支持多種常用的通信接口，如UART、SPI、I2C等，可方便地與其他設備進行數據交換和通信。同時還支持USB接口，可實現與電腦或其他USB設備的連接。4、豐富的存儲器：擁有128KB的Flash存儲器和128KB的SRAM，可存儲大量的程序代碼和數據，適用于各種應用場景。5、強大的安全保護：支持硬件加密和解密功能，可保護存儲在芯片中的敏感數據安全。同時還支持安全引導功能，可以防止惡意代碼的注入和執行。6、多種電源管理功能：具備多種電源管理功能，包括電源監測、電池電量檢測、低電壓檢測等，可以有效監控和管理電源供應，提升系統的穩定性和可靠性。7、多種封裝選項：STM32L475RET6提供了豐富的封裝選項，包括LQFP64、LQFP100、LQFP144等多種封裝形式，可根據具體應用需求選擇合適的封裝形式進行設計和布局。意法半導體STM32L475RET6的中文參數品牌：ST(意法半導體)產品分類：32位MCU系列：STM32L4是否無鉛：Yes安裝類型：SMT封裝/外殼：LQFP64工作溫度：-40℃~+85℃接口：CANbus, I2C, IrDA, LINbus, MMC/SD, QSPI, SAI, SPI, SWPMI, UART/USART, USB OTG零件狀態：ActiveCPU內核：ARM Cortex-M4核心尺寸：32-位主頻速度(Max)：80MHzI/O數：51程序空間容量：512KB程序空間類型：閃存工作電壓(范圍)：1.71V~3.6V內存RAM容量：128x8KB內核規格：32Bit意法半導體STM32L475RET6的應用領域STM32L475RET6一款低功耗MCU微控制器，其主要應用領域如下：物聯網(IoT)應用：STM32L475RET6具備低功耗和較高的計算性能，適用于物聯網設備，如智能家居、智能穿戴設備、智能城市等。醫療設備：STM32L475RET6具備較低的功耗和較高的計算能力，適用于醫療設備，如健康監測設備、呼吸臨床設備等。智能交通：STM32L475RET6能夠支持多種通信接口和實時控制功能，適用于智能交通領域，如智能交通信號燈控制、車輛定位系統等。消費電子：STM32L475RET6具備較高的計算能力和豐富的外設接口，適用于消費電子產品，如智能手機、平板電腦、數碼相機等。工業自動化：STM32L475RET6能夠支持各種工業通信接口，并具備實時控制功能，適用于工業自動化領域，如工廠自動化控制、機器人控制等。意法半導體STM32L475RET6的引腳封裝圖意法半導體STM32L475RET6的功能方框圖意法半導體STM32L475RET6的型號說明圖
-
-

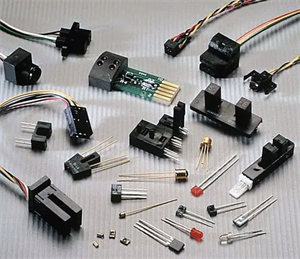

磁電式傳感器和霍爾傳感器，你知道它們有什么區別嗎？
