TPS923655DMTR器件是具有 4.5V 至 65V 寬輸入范圍 的 2A/4A 非同步升壓、降壓/升壓 LED 驅動器。通過 集成低側 NMOS 開關，該器件不僅能驅動 LED，還能 以高功率密度和高效率為電池充電。該系列還支持常見 陰極連接和單層 PCB 設計。開關頻率可在 100kHz 至 2.2MHz 范圍內進行配置，并具有可選的展頻功能，可 實現更好的 EMI 性能。

TPS923655DMTR器件支持四種調光選項，包括模擬調 光、PWM 調光、混合調光和靈活調光。每種調光方法 都可使用簡單的高電平和低電平信號，通過 PWM 和 ADIM 輸入引腳進行配置。該系列采用自適應關斷時間 電流模式控制以及智能、精確采樣，可實現電感式快速 調光 (IFD) 和高調光精度。

TPS923655DMTR器件還提供多種系統保護，包括 LED 開路和短路、檢測電阻開路和短路、可配置熱折返以及 熱關斷。一旦檢測到任何故障情況，故障輸出就會發送 確認信號。

特性

? 4.5V 至 65V 寬輸入范圍

? LED 共陰極連接

? 具有 3A/6.5A 典型電流限制的 150mΩ 集成 MOSFET

? 可選開關頻率：100kHz 至 2.2MHz

? TPS923653 和 TPS923655 的展頻

? 高級調光選項：

– 模擬調光 (256:1)

– 快速 PWM 調光（150ns 脈沖寬度）

– 混合調光和靈活調光（20kHz PWM 時為 2,000:1，4kHz PWM 時為 10,000:1，120Hz PWM 時為 1,000,000:1）

? CC/CV 充電模式

? 全面保護特性：

– LED 開路和短路保護

– 開關 FET 開路和短路保護

– 外部元件故障保護

– 逐周期電流限制

– 熱關斷

– 故障輸出（開漏）

? 可配置的熱折返曲線

? VSON14封裝選項

應用

? 持續照明：

– 室內、室外、專業照明

– 醫療、手術照明

– 投影儀、激光電視、打印機、IP 攝像機

? 即時照明：

– 機器視覺、攝像頭閃光燈

– 火警、頻閃

? CC 和 CV 源：

– LCD 背光照明

– 電池充電

– TEC 控制

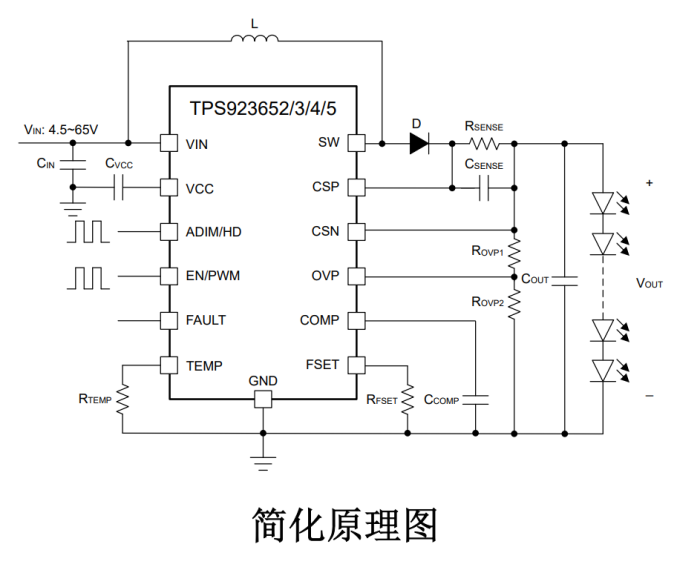

簡化原理圖

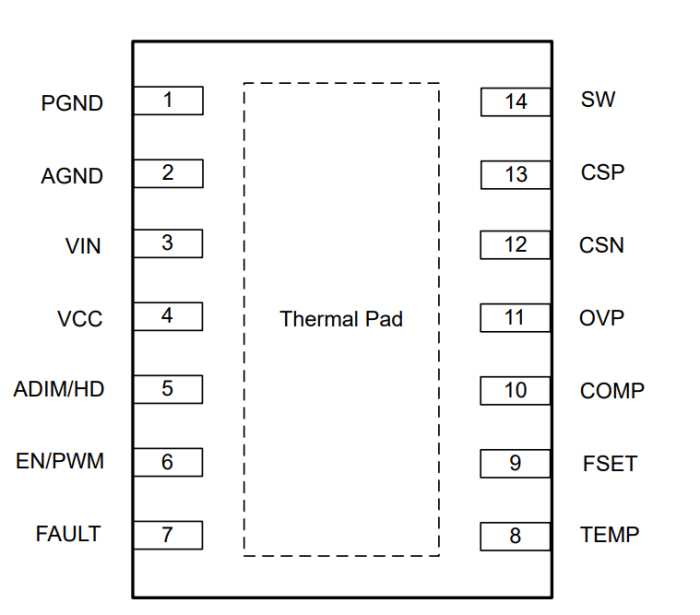

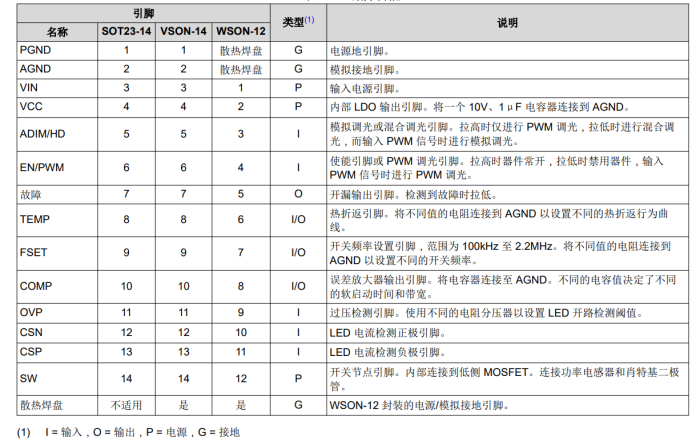

引腳圖和引腳功能

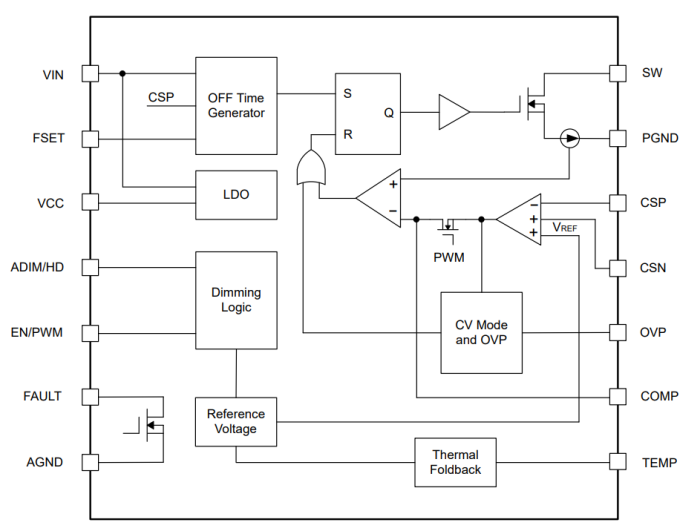

功能方框圖

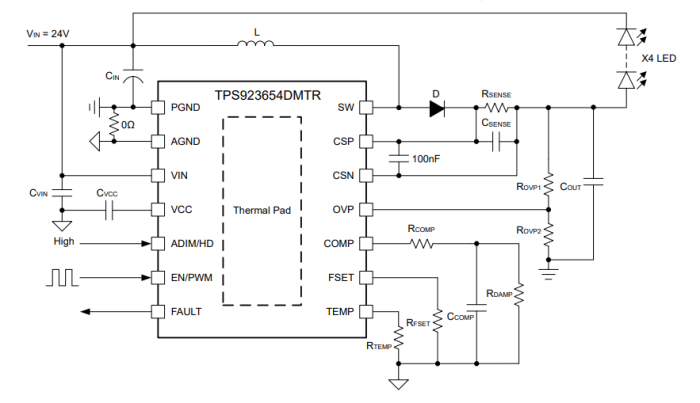

降壓/升壓型、24V 輸入、2A 輸出、4 片式 WLED，PWM 調光參考設計

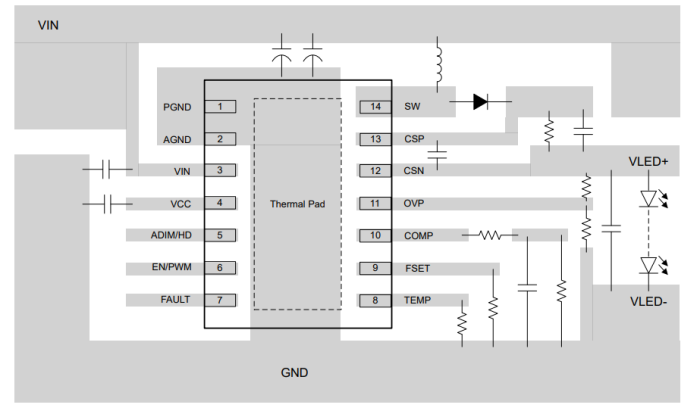

14 引腳 VSON 頂視圖布局示例
