一文搞懂南京微盟ME6119C36M5GLDO 線性穩壓器工作原理和應用電路圖
ME6119C36M5G是一款高精度、低噪聲、低壓差、保護 功能齊全的的 LDO 線性穩壓器，輸入電壓最高可達到 18V，輸出電壓精度在±2%。芯片內置限流保護電路、 短路保護電路和熱關斷電路，能有效防止發熱或大電 流負載情況下對芯片造成的損傷。ON/OF 電路的使能 腳能夠關斷輸出電壓，從而大大降低系統功耗。
特點
最大輸出電流：400mA
低壓差：104mV@ IOUT =100mA
工作電壓范圍：2.5-18V
輸出電壓精度：± 2%
低靜態功耗：60uA（典型值）
電源調整率：30mV（典型值）
溫度穩定性：≤0.5%
熱關斷保護： 164℃
應用場合
消費類和工業設備供電
開關電源的后級穩壓
驅動控制器

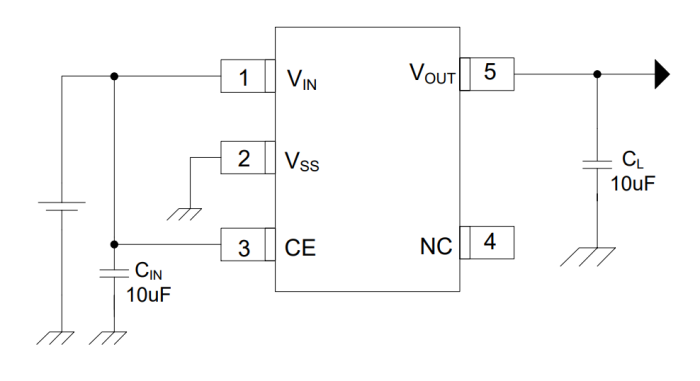

典型應用圖

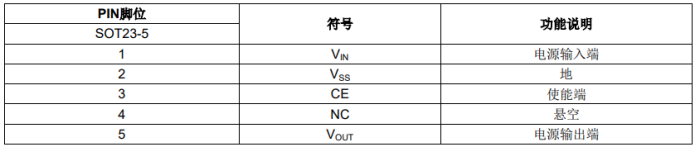

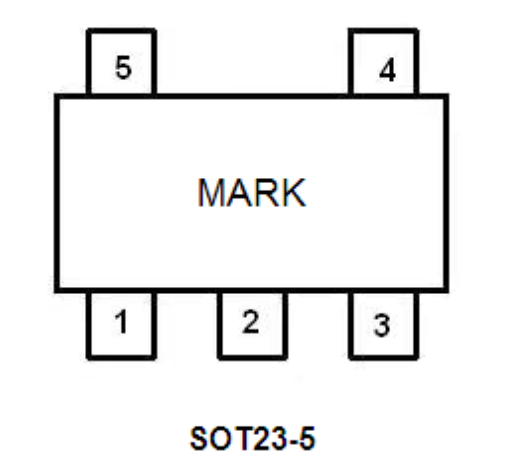

引腳和引腳功能

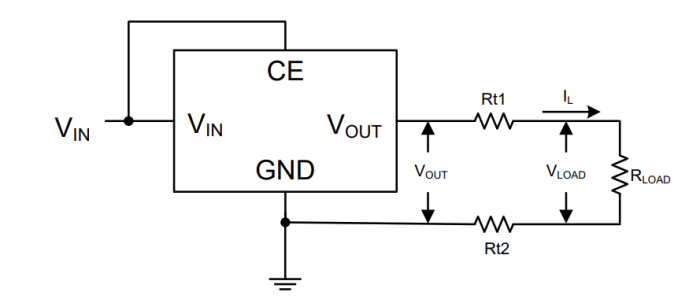

典型應用電路圖

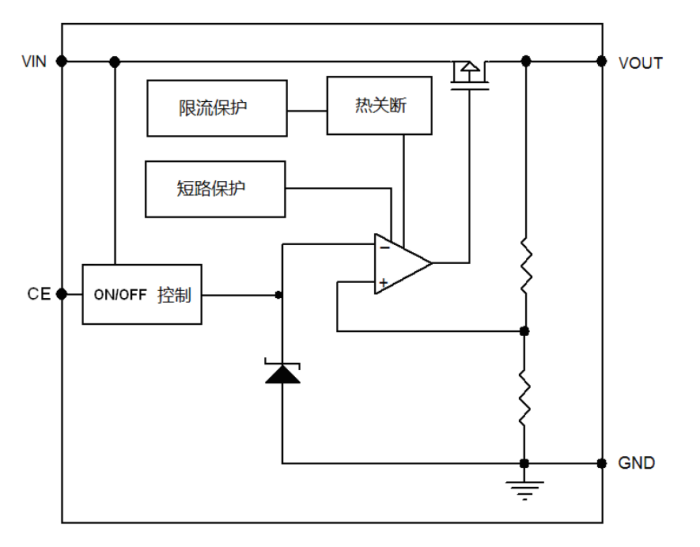

功能框圖
推薦產品+
相關推薦
-
-
Littelfuse力特推出59001磁簧傳感器 適用于潮濕和惡劣的環境
小型和大型電器、安全/訪問控制和工廠自動化的理想選擇59001磁簧傳感器與其他同類產品的主要區別在于其緊湊的尺寸——僅為13.5 mm x 5.0 mm x 4.6 mm (0.591" x 0.197" x 0.181")。其外形小巧，可顯著節省空間，非常適合需要考慮尺寸限制的應用。此外，其D形設計提供了一個波卡糾偏機制，可簡化安裝，并確保傳感器在組件中的正確方向。59001磁簧傳感器是各類市場的理想選擇，包括：小型和大型電器安全和訪問控制工廠自動化加工設備近程和限位傳感應用該產品的非接觸式開關解決方案使其特別適用于潮濕和惡劣的環境，即使在具有挑戰性的條件下也能確保可靠性能。Littelfuse全球產品經理Julius Venckus表示：“非常高興能向客戶推出59001磁簧傳感器。通過了解各種尺寸受限應用的設計挑戰和限制，我們開發出了這款以形狀為導向、尺寸更小的磁簧傳感器，以滿足這些特定需求。這一磁簧傳感器系列的新成員進一步完善了我們的磁傳感解決方案組合，力求滿足客戶的各類需求。”特點與優勢：尺寸緊湊：尺寸僅為13.5 mm x 5.0 mm x 4.6 mm，這種設計具有節省空間的優勢，可確保組裝方便、傳感器方向正確。高性能：盡管體積很小，卻能在10 W下切換至120 Vac/ 170 Vdc，展示了強大的切換能力。多功能性：提供多種靈敏度和電纜長度選項，滿足各類應用需求。耐用性：專為更高的工作溫度、抗振動和抗沖擊性能而設計，在堅固性方面超越了市場上的同類解決方案。環境兼容性：作為一款非接觸式開關解決方案，非常適合潮濕、惡劣的工作環境。可定制：為用戶提供定制選項，以確保重要的靈活性。
-
-

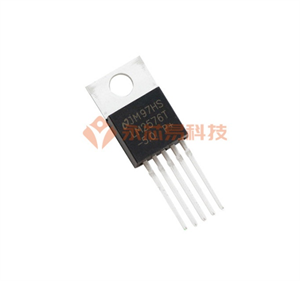

德州儀器LM2576T-5.0/NOPB開關穩壓器的工作原理、參數、應用和引腳封裝圖
