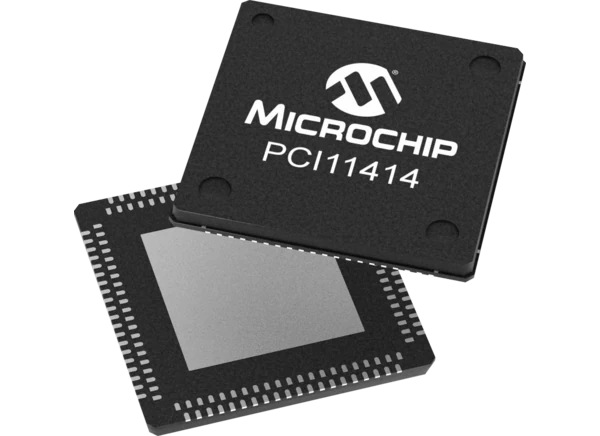

美國微芯PCI11414 PCIe Switch w/ USB 3.2, MAC和I/O結合了USB 3.2 Gen 2主機控制器，以太網MAC和可編程I/O。Microchip Technology PCI11414提供一個4通道(4x8GT/s)上行端口和一個1通道(1x8GT/s)下行端口，使其成為提高嵌入式應用中PCIe帶寬的理想選擇。設備通過PCIe Revision 4認證。x規格，最大線路速率8GT/s。根據需要使用PCIe上行單通道或多通道。PCI11414確保從外部接口到交換結構和端點控制器的PCIe合規性。

特性

集成PCI交換結構

512byte最大負載大小

集成PCIe物理接口

4車道(4x8GT/s)上行接口

允許單車道、雙車道或四車道連接

1通道(1x8GT/s)下行接口

集成USB 3.2 Gen 2 (10Gbps)物理接口

集成xHCI USB 3.2 Gen 2 (10Gbps) USB主機控制器

2倍10Gbps Gen 2 PHY

4個USB HS/FS/LS PHY

USB Type-C 或Type-A2.5Gbps以太網MAC的多種配置選項

IEEE 802.3標準

RGMII支持10/100/1000Mbps

SGMII支持1Gbps

SGMII+支持2.5Gbps

巨型框架支架

精確時間協議

IEEE 1588-2008支持端到端加密和P2P一步走

可編程時間比較輸出(例如，1PPS)

全面的電源管理功能

PCIe 3.1 LPSS (Low Power Sub States) L2(帶輔助接口)電源)

包裝

符合無鉛rohs標準的164引腳DRQFN封裝

電源和I/O

集成上電復位電路，可配置欠/過壓保護

閉鎖性能超過150mA / EIA/JESD78, II類

JEDEC 3A級ESD性能

uart

RS232 / RS485

Auto-direction控制

標準和先進的速度支持

基本或全面的信號支持

附加功能

多功能GPIOs

可編程引腳多路復用器

能夠使用低成本的25MHz晶體或時鐘，以減少BOM

SPI外設接口

SMBus目標接口

SMBus控制器接口

PVT傳感器

JTAG絲錐

環境

可在商業和工業溫度等級

應用領域

單板計算機(SBC)

邊緣計算

工業PC (IPC)

邊設備

存儲擴展

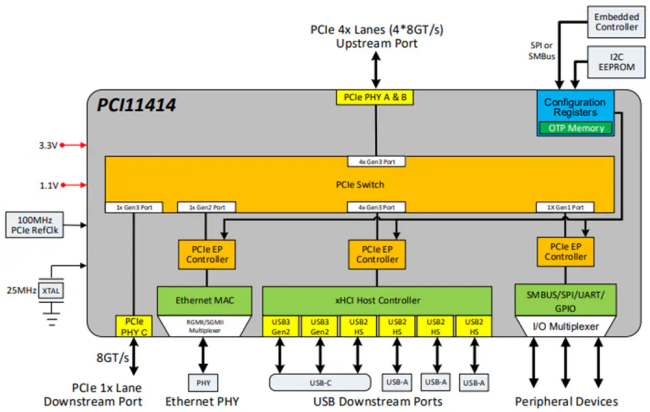

功能框圖
