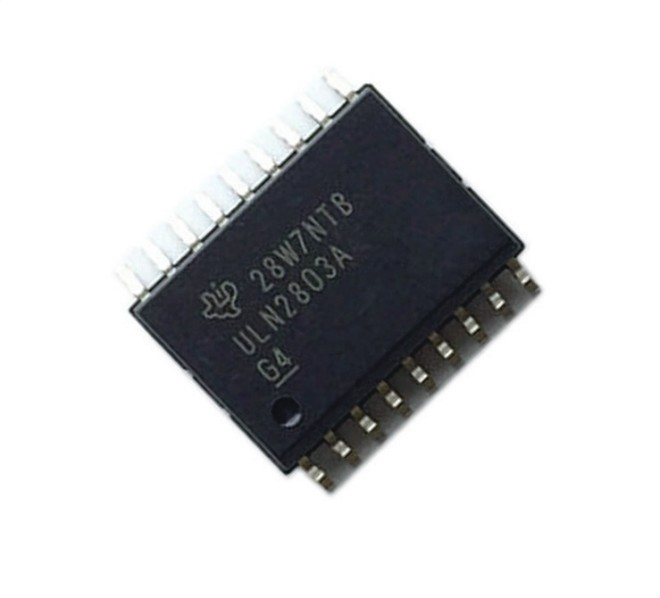

ULN2803ADWR器件是一個50伏、500毫安的達林頓晶體管陣列。該設備由八對NPN達林頓組成，具有高壓輸出和用于切換電感負載的公共陰極鉗位二極管。每個達林頓對的集電極額定電流為500mA。達林頓對可以并聯連接以獲得更高的電流能力。

應用包括繼電器驅動器、錘子驅動器、燈驅動器、顯示驅動器（LED和氣體放電）、線路驅動器和邏輯緩沖器。這個ULN2803ADWR器件的每個達林頓對都有一個2.7-kΩ的串聯基極電阻器，用于直接與TTL或5V CMOS器件一起操作。

特征

500 mA額定集電極電流（單輸出）

高壓輸出：50 V

輸出箝位二極管

與各種類型的邏輯兼容的輸入

應用

線路驅動器

邏輯緩沖器

步進電機

IP攝像頭

繼電器驅動器

液壓錘驅動器

燈驅動器

顯示器驅動器（LED和氣體放電）

暖通空調閥門和LED點陣

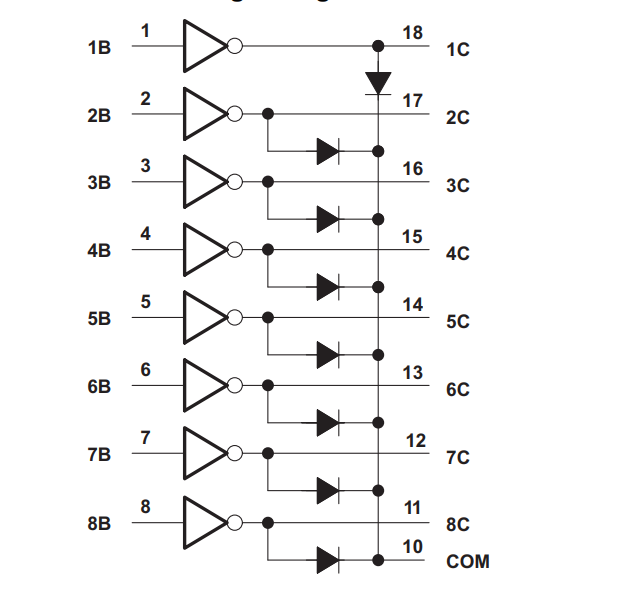

邏輯圖

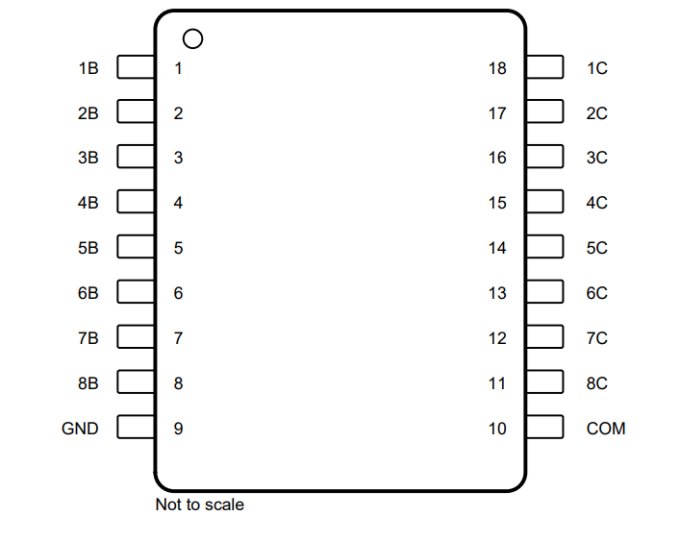

引腳

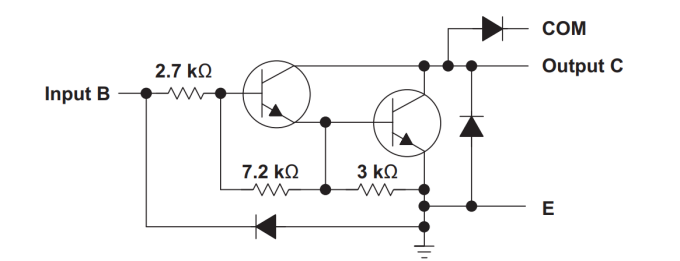

功能框圖

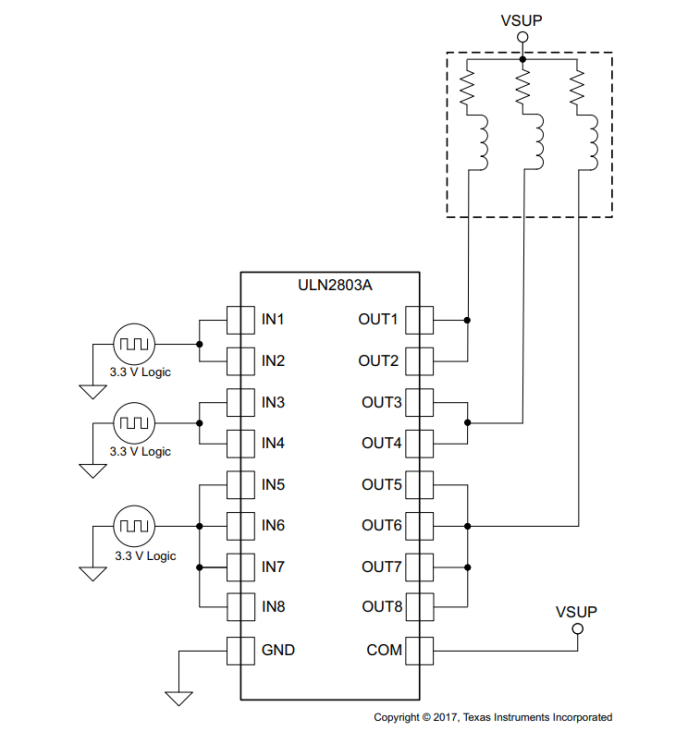

典型應用圖
