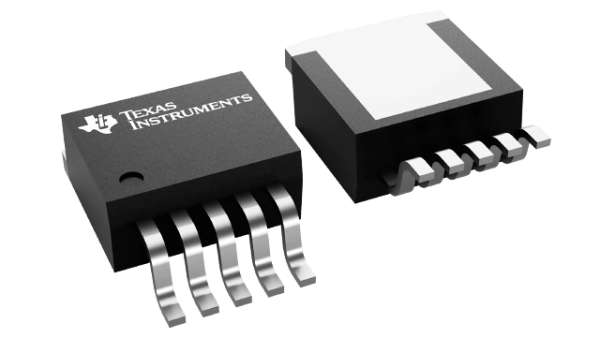

德州儀器LM2576 系列穩壓器是為降壓開關穩壓器提供所有有效 功能的單片集成電路，能夠驅動 3A 的負載，并且擁有 出色的線路和負載調節性能。這些器件可提供 3.3V、 5V、12V、15V 和可調節輸出版本。

這類穩壓器不僅需要很少的外部元件，而且簡單易用， 還具有故障保護和固定頻率振蕩器。

LM2576 系列可為常用三端線性穩壓器提供高效的替代方案。它大幅減少了散熱器尺寸，在某些情況下無需散 熱器。

數家不同的生產商均可提供標準系列的電感器，它們經優化可與 LM2576 搭配使用。此特性極大地簡化了開 關模式電源的設計。

其他特性包括在額定輸入電壓和輸出負載條件下，該器件具有 ±4% 的輸出電壓容差和 ±10% 的振蕩器頻率容 差。具備外部關斷功能，采用 50μA(典型值)待機電流。輸出開關具備逐周期電流限制以及在故障狀況下 提供全面保護的熱關斷功能。

LM2576 的特性

3.3V、5V、12V、15V 和可調輸出版本

可調版本輸出電壓范圍：1.23V 至 37V(高壓版本為 57V)，在線路和負載條件下可承受最大 ±4% 的容差

額定輸出電流為 3A

寬輸入電壓范圍：40V，高壓版本可達到 60V

只需要四個外部元件

52kHz 固定頻率內部振蕩器

TTL 關斷功能、低功耗待機模式

高效率

使用現成的標準電感器

應用

電機驅動器

商用網絡和服務器 PSU

電器

測試和測量設備

引腳

典型應用圖

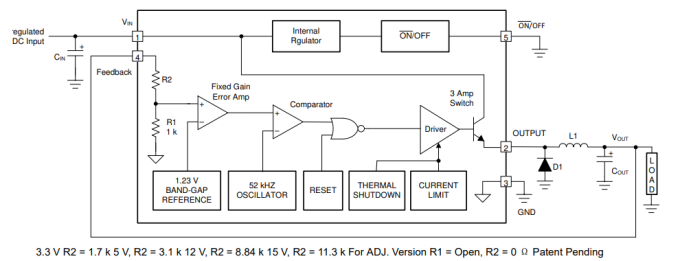

功能框圖
