美國微芯AT24C01C-SSHM-T存儲器的工作原理、參數、應用和引腳封裝
美國微芯AT24C01C-SSHM-T提供1024/2048位的串行電可擦除可編程只讀存儲器（EEPROM），其組織為128/256個字，每個字8位。這兩種設備都包含級聯功能，最多允許八個設備共享一條通用的2線總線。這些設備被優化用于許多工業和商業應用，其中低功率和低電壓操作是必不可少的。
美國微芯AT24C01C/02C系列有節省空間的8引腳PDIP、8引腳JEDEC SOIC、8引腳TSSOP、8引腳UDFN、5引腳SOT23和8球VFBGA封裝。此外，整個系列的工作電壓為1.7V至5.5V VCC。
特征
低壓操作
VCC=1.7V至5.5V
內部組織為128 x 8（1K）或256 x 8（2K）
I2C兼容（2線）串行接口
施密特觸發器，用于噪聲抑制的濾波輸入
雙向數據傳輸協議
400kHz（1.7V）和1MHz（2.5V、2.7V、5.0V）兼容性
用于硬件數據保護的寫保護引腳
8字節頁面寫入模式
允許部分頁面寫入
自定時寫入周期（最大5ms）
高可靠性
耐久性：1000000個寫入周期
數據保留期：100年
綠色包裝選項（不含鉛/鹵化物/符合RoHS）
封裝：SOIC-8
模具銷售選項：可提供晶圓形式、膠帶和卷軸
應用
無人機
監控設備
掃地機器人
錄音機

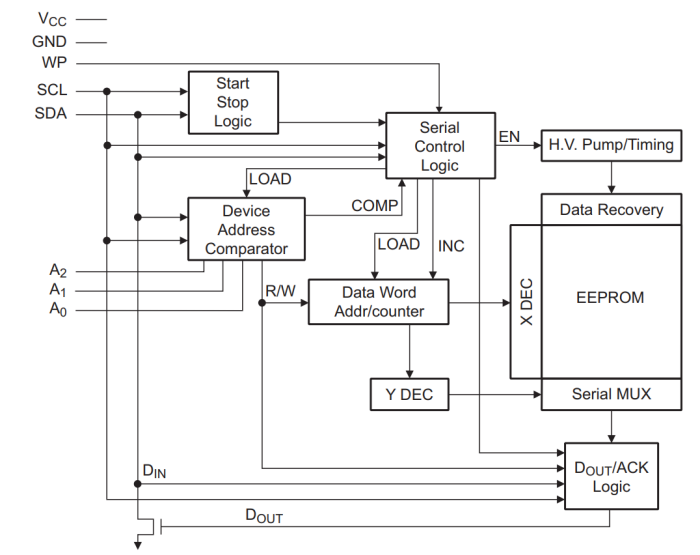

方框圖

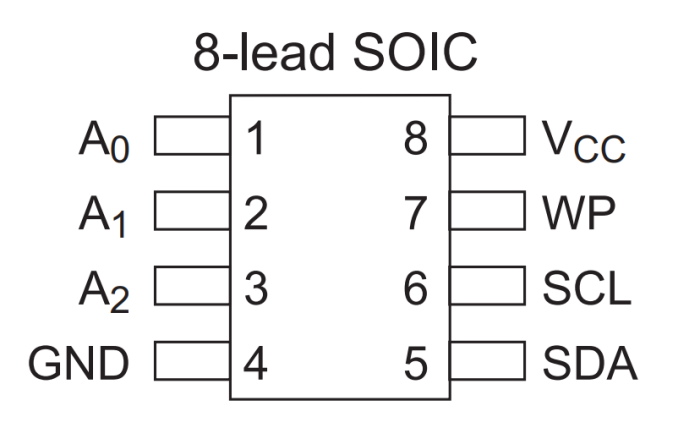

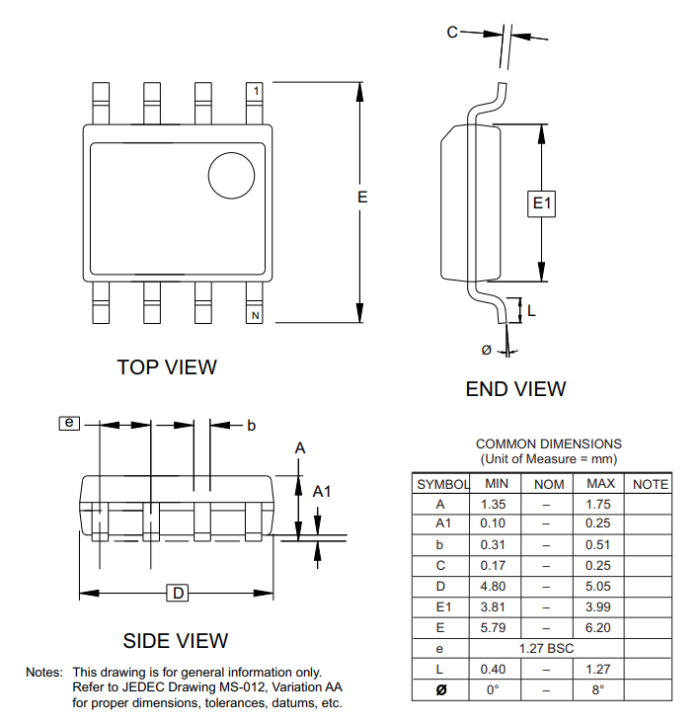

引腳封裝
