意法半導體STM32F302RBT6微控制器的工作原理、參數、應用以及引腳封裝圖

來源：意法半導體| 發布日期：2023-12-14 16:27

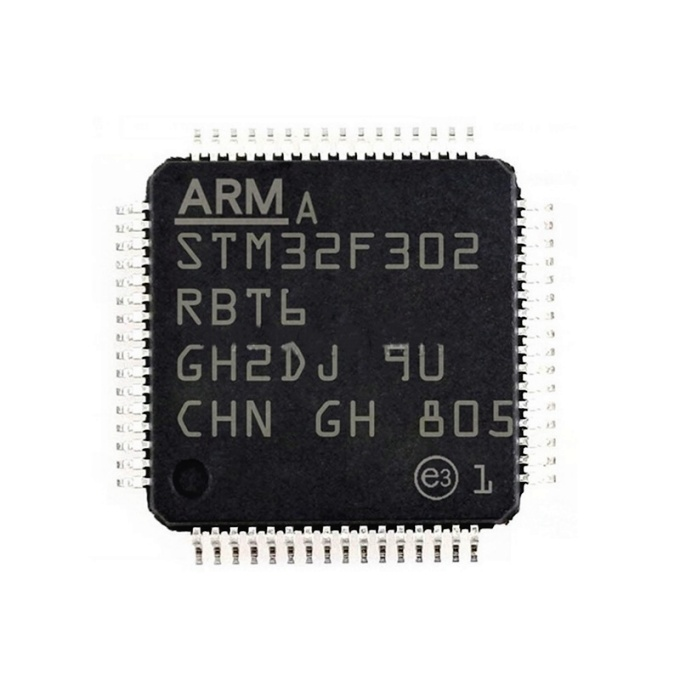

ST意法半導體的型號STM32F302RBT6屬于32位MCU微控制器，基于高性能Arm?Cortex?-M4 32位RISC內核，F(xiàn)PU工作頻率高達72MHz，內置浮點單元(FPU)、內存保護單元(MPU)和嵌入式跟蹤宏單元(ETM)。

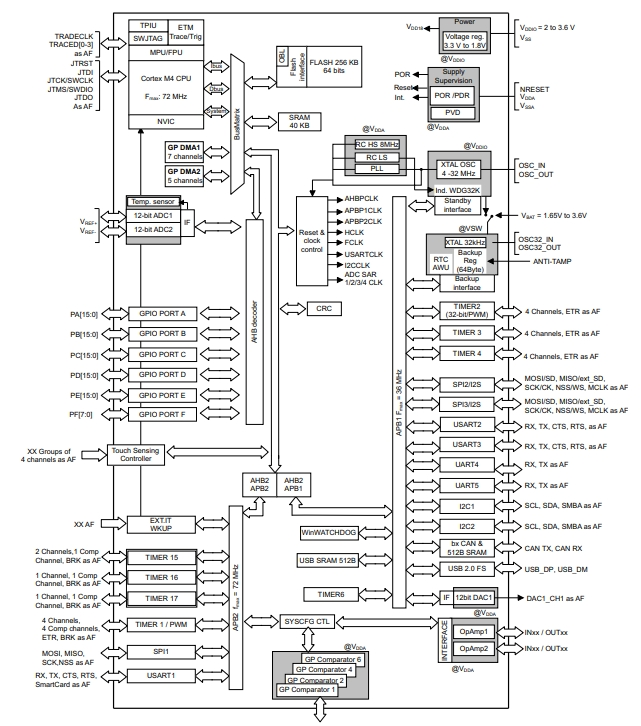

該系列集成了高速嵌入式存儲器(高達256KB的閃存，高達40KB的SRAM)以及連接到兩條APB總線的大量增強型I/O和外圍設備，提供最多兩個快速12位ADC(5 Msps)、四個比較器、兩個運算放大器、最多一個DAC通道、一個低功耗RTC、最多五個通用16位定時器、一個通用32位定時器和一個專用于電機控制的定時器。它們還具有標準和高級通信接口：最多兩個I2C、最多三個SPI(兩個SPI具有多路復用全雙工I2S)、三個USART、最多兩個UART、CAN和USB。為了實現音頻級精度，可以通過外部PLL對I2S外圍設備進行計時。

STM32F302RBT6的功能特點

1、高性能：STM32F302RBT6采用了高性能的ARM Cortex-M4內核，主頻可達到72MHz，具有強大的處理能力。同時搭配了256KB的閃存和40KB的RAM，可滿足多種應用需求。

2、豐富的外設接口：STM32F302RBT6具有豐富的外設接口，包括多個通用IO引腳、多個串口、SPI、I2C、CAN和USB等接口，可滿足各種外設的連接需求。

3、強大的模擬功能：STM32F302RBT6具備多個模擬模塊，包括12位的ADC(模數轉換器)、低功耗ADC、DAC(數模轉換器)，可以實現高精度的模擬信號采集和輸出。

4、豐富的定時器功能：STM32F302RBT6具備多個定時器，包括基本定時器(TIM)、通用定時器(TIM)、高級定時器(TIM)，可以實現多種定時、計數和PWM(脈沖寬度調制)等功能。

5、低功耗特性：STM32F302RBT6通過各種低功耗模式和技術，可以實現低功耗運行，延長電池壽命或降低系統功耗。

6、強大的安全性：STM32F302RBT6采用了多種安全性策略和機制，可以保護系統的安全性和數據的機密性，例如硬件加密和安全啟動等功能。

7、易于開發和調試：意法半導體為STM32F302RBT6提供了完善的開發工具和生態系統，包括STM32Cube軟件開發套件、集成開發環境(IDE)和調試器等，方便開發者進行軟件開發、調試和測試。

STM32F302RBT6的應用領域

STM32F302RBT6是一款高性能的32位MCU微控制器，其主要應用領域如下：

1、工業自動化：STM32F302RBT6具有高性能和豐富的通信接口，可以廣泛應用于工業自動化領域，如工業控制器、智能儀表、工業網絡通信等。

2、消費電子：該微控制器具有強大的計算能力和豐富的外設，適用于嵌入式控制和處理復雜算法的消費電子產品，如智能家居設備、音視頻設備、電子游戲等。

3、醫療設備：STM32F302RBT6的高性能和可靠性使其非常適合用于醫療設備，如醫療監護儀、診斷設備、手術器械等。

4、物聯網(IoT)：STM32F302RBT6支持多種通信協議和低功耗模式，非常適合用于物聯網設備，如智能傳感器、智能家居控制器、環境監測等。

STM32F302RBT6的參數

品牌：ST(意法半導體)

產品分類：32位MCU

I/O數：52

程序存儲容量：128KB(128K x 8)

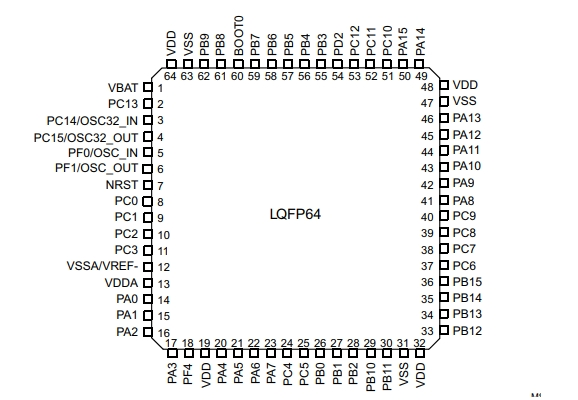

封裝：64-LQFP(10x10)
