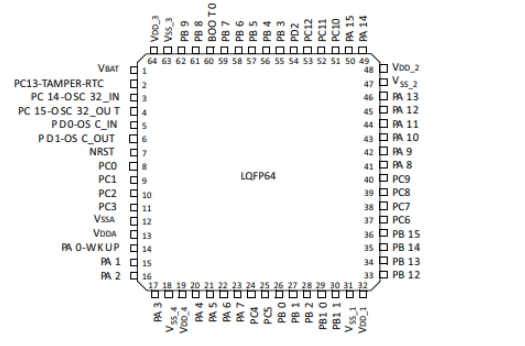

意法半導體STM32F103RET7微控制器的工作原理、優缺點、應用以及引腳封裝圖

來源：意法半導體| 發布日期：2023-12-14 16:14

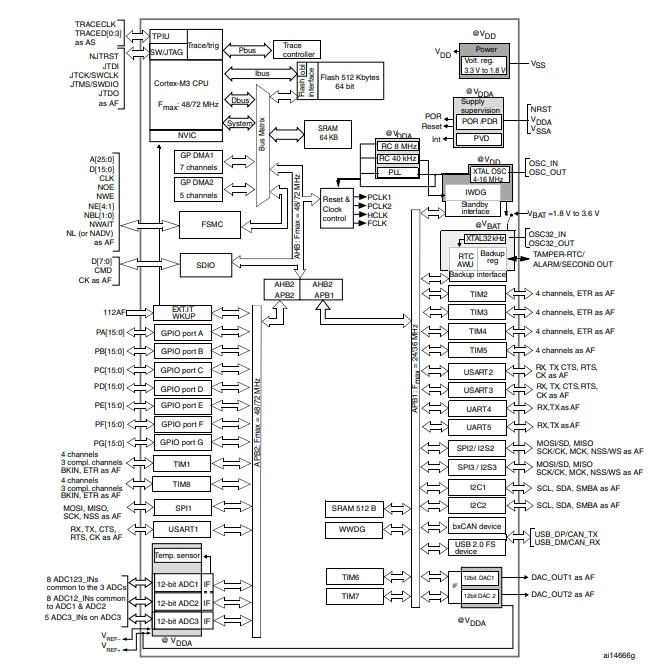

ST(意法半導體)的型號STM32F103RET7屬于32位MCU微控制器，采用集成高性能Arm?Cortex?-M3 32位RISC核心，在72MHz頻率下工作，高速嵌入式存儲器(閃存高達512千字節，SRAM高達64千字節)，以及廣泛的增強I/ o和連接到兩個APB總線的外設。

STM32F103RET7提供3個12位adc，4個通用16位定時器加上兩個PWM定時器，以及標準和高級通信接口：最多兩個i2c，三個spi，兩個I2Ss，一個SDIO, 5個usart，一個USB和一個CAN。

一、STM32F103RET7的功能特點

1、高性能：STM32F103RET7采用72MHz的工作頻率，具備高達1.25 DMIPS/MHz的處理能力，適用于處理高性能應用程序。

2、豐富的外設：STM32F103RET7內置了豐富的外設，包括多個通用定時器，16位和12位的模數轉換器(ADC)，多個串行通信接口(如USART、SPI、I2C)以及GPIO端口等，可滿足各種應用需求。

3、內存和存儲器：STM32F103RET7具有512KB的Flash存儲器和64KB的SRAM，可提供足夠的程序存儲和數據存儲空間。

4、低功耗：STM32F103RET7支持多種低功耗模式，包括待機模式、睡眠模式和停機模式，以盡可能地節省功耗。

5、強大的調試和開發支持：意法半導體提供了全面的開發工具和軟件支持，包括集成開發環境(IDE)、調試器和軟件庫等，有助于加快產品的開發和調試過程。

6、安全性：STM32F103RET7支持硬件加密和校驗機制，可提供高級的安全性保護，保護程序和數據免受未經授權的訪問。

二、STM32F103RET7的應用領域

STM32F103RET7是一款具有豐富功能和強大性能的MCU微控制器，其主要應用領域如下：

1、工業自動化：STM32F103RET7可用于控制工業機械和設備，控制電機和執行器的位置和速度。它可以實現高精度的位置控制、速度控制和數據采集，并能處理實時監控和通信需求。

2、消費類電子產品：STM32F103RET7適用于消費者電子產品，如智能手機、平板電腦、數字相機、音頻設備等。它能夠處理復雜的圖形界面、多媒體數據處理和連接外部傳感器等任務。

3、醫療設備：STM32F103RET7在醫療設備領域中具有廣泛的應用，如醫療監護儀、心電圖機、血壓計、血糖儀等。它能夠處理生物信號采集、數據處理和通信功能，滿足醫療設備的高可靠性和低功耗要求。

4、物聯網(IoT)應用：STM32F103RET7可用于物聯網設備，如智能家居、智能城市、智能農業等。它能夠?qū)崿F(xiàn)傳感器數據的采集和處理、通信連接和數據存儲，實現智能化的物聯網應用。

5、家用電器控制：STM32F103RET7可以通過控制家用電器的開關、傳感器和狀態監控，實現家庭自動化和智能化。它能夠處理各種家用電器設備的控制任務。

三、STM32F103RET7的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

程序存儲容量：512KB(512K x 8)

程序存儲器類型：閃存

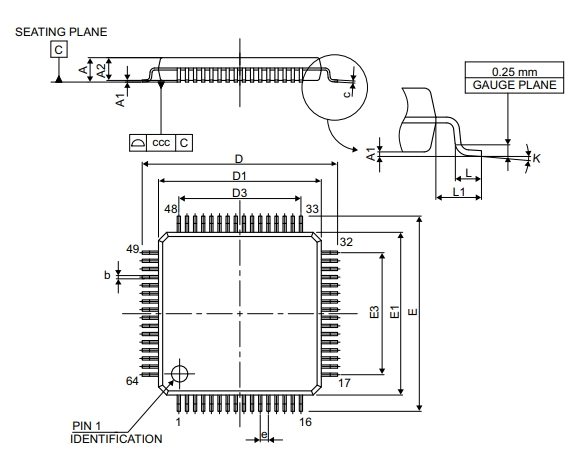

封裝：64-LQFP(10x10)

RAM大小：64K x 8

商品標簽：通用類MCU

電壓-供電(Vcc/Vdd)：2V ~ 3.6V

核心處理器：ARM Cortex-M3

數據轉換器：A/D 16x12b;D/A 2x12b
