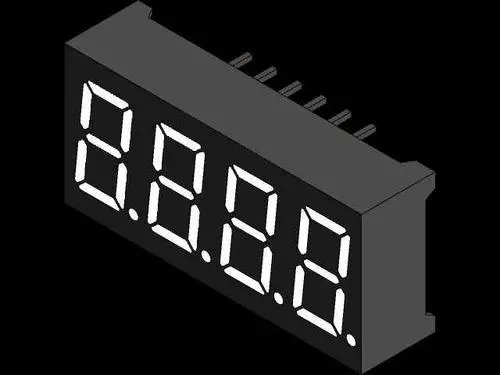

數碼管是一種常見的顯示元件，用于以數字形式顯示數字、字母和特殊符號。它具有簡單、可靠、易讀等特點，在很多電子設備中應用廣泛。本文將對數碼管的工作原理和使用方法進行細致的解析。

一、數碼管的工作原理

數碼管采用了共陰極或共陽極的工作方式。共陰極數碼管的工作原理如下：

共陰極數碼管的結構：
共陰極數碼管是由多個發光二極管（LED）組成的，每個發光二極管都是一個獨立的顯示單元。數碼管中的每個發光二極管都有一個引腳，用于控制該發光二極管的亮滅狀態。共陰極數碼管的引腳排列為一列列的，其中一根引腳為共陰極，其他引腳分別對應每個發光二極管。

工作電路：
共陰極數碼管需要配合數字驅動芯片或集成電路使用。控制每個發光二極管亮滅的是共陰極引腳，通過快速切換共陰極引腳的狀態，來實現數碼管上數字的顯示。共陰極數碼管在正常工作時需要連接到電源的負極，控制引腳需要與控制芯片相連接。

顯示數字：
每個發光二極管僅能顯示一個數字，顯示的數字范圍是從0到9。通過控制引腳的狀態，可以選擇性地點亮其中的一個或多個發光二極管，從而顯示所需數字。比如想顯示數字8，就需要點亮數碼管中對應顯示數字8的發光二極管。

多位數顯示：
共陰極數碼管可以通過級聯連接實現多位數的顯示。級聯顯示多位數需要使用多個數碼管，并將它們的共陰極引腳連接在一起，接到控制芯片的輸出引腳。分別控制每個數碼管上的共陽極引腳，通過逐位刷新的方式，使得每個數碼管上顯示不同的數字。

共陽極數碼管的工作原理與共陰極數碼管相似，只是共陽極數碼管中的發光二極管都是陽極連接在一起，而控制引腳則是共陽極引腳。

二、數碼管的使用方法

數碼管的使用方法主要包括控制原理電路的連接和編程控制。下面將具體介紹數碼管的使用步驟：

連接電路：
根據數碼管的型號和工作方式，選擇合適的控制芯片或模塊。將共陰極數碼管的共陰極引腳連接到接地（地線）上，將共陽極數碼管的共陽極引腳連接到VCC（正電源）上。將數碼管的控制引腳連接到控制芯片或模塊的輸出引腳。

編程控制：
使用編程語言進行控制數碼管的顯示。根據具體的編程語言和控制芯片的規格，編寫相應的代碼實現數碼管的顯示。控制數碼管顯示的關鍵在于控制引腳的狀態，通過適當?shù)难訒r和刷新頻率來顯示不同的數字。

顯示數字：
通過控制引腳的狀態來顯示需要的數字。根據數碼管的類型和芯片的功能，可以采用不同的方式來顯示數字。可以是直接輸出數字所對應的引腳狀態，也可以通過編碼轉換等方式來將要顯示的數字轉換為引腳的狀態。

多位數顯示：
如果需要顯示多位數，就需要使用多個數碼管，并將它們進行級聯連接。通過逐位控制數碼管的顯示，從而實現多位數的顯示效果。在編程控制時，需要依次控制每個數碼管的引腳，以實現逐位刷新的效果。

總結：

數碼管是一種常見的顯示元件，具有廣泛的應用領域。它的工作原理主要包括共陰極或共陽極的顯示方式，采用多個發光二極管組成的結構。數碼管的使用方法需要連接適當?shù)碾娐愤M(jìn)行控制，并編寫相應的代碼來控制數碼管的顯示。通過控制引腳的狀態和刷新頻率，可以實現數字、字母和特殊符號的顯示。通過級聯連接多個數碼管，可以顯示更多位數的數字。數碼管在各種電子產品中都有廣泛的應用，如計算器、電子鐘表、溫度計等。
